Dalam pam dan pelbagai sistem hidraulik dan pneumatik,injap sehala lima haladanpenyambung lima halaadalah dua komponen berfungsi penting. Mereka bekerjasama untuk mencipta unit kawalan bendalir yang cekap, selamat dan padat. Analisis berikut akan merangkumi prinsip kerja, ciri fungsi dan senario aplikasi biasa mereka.
Ini ialah peranti injap yang menyepadukan fungsi injap sehala satu arah dengan pengedaran antara muka berbilang. Badan injap tunggal menggabungkan laluan utama (masuk dan alur keluar) dan berbilang antara muka tambahan, biasanya termasuk antara muka untuk tolok tekanan, suis sensor tekanan dan tangki udara. Ini sangat memudahkan reka bentuk paip di alur keluar pam, menjimatkan ruang pemasangan dan mengurangkan potensi titik kebocoran. Terasnya ialah injap sehala terbina dalam, biasanya dikawal oleh spring dan tekanan media. Fungsi utamanya adalah untuk menghalang aliran balik media dan melindungi peralatan seperti pam air.
Pembukaan: Apabila tekanan media di salur masuk melebihi daya pramuat spring, tekanan menolak cakera dari tempat duduk injap, injap terbuka, dan media mengalir ke hadapan.
Penutupan: Apabila tekanan salur masuk turun atau tekanan alur keluar terbalik, daya spring dengan cepat menolak cakera kembali ke tempat duduk injap, membentuk pengedap yang ketat dan berkesan menghalang aliran balik media.
Oleh kerana struktur teras injap yang disokong spring, ia mengatasi batasan injap sehala jenis angkat tradisional mengenai arah aliran, mencapai serba boleh untuk pemasangan menegak atau mendatar, sangat memudahkan reka bentuk susun atur paip stesen pam.
Dalam sistem pam, injap sehala lima hala memainkan peranan keselamatan yang amat diperlukan:
Menghalang aliran balik media dan perlindungan tukul air: Apabila pam air berhenti secara tiba-tiba, ia menghalang cecair tekanan tinggi dalam saluran paip daripada mengalir ke belakang dan memberi kesan kepada pendesak pam, melindungi komponen teras pam.
Mengekalkan tekanan saluran paip: Ia menghalang aliran balik media dalam saluran paip bertekanan, membantu sistem mengekalkan tekanan yang diperlukan semasa operasi pam terputus-putus, mengurangkan permulaan pam yang kerap. Sistem sandaran mengasingkan: Dalam sistem selari berbilang pam, ia menghalang media daripada pam yang berfungsi daripada mengalir ke saluran paip pam sandaran, memastikan laluan sandaran sentiasa tersedia.

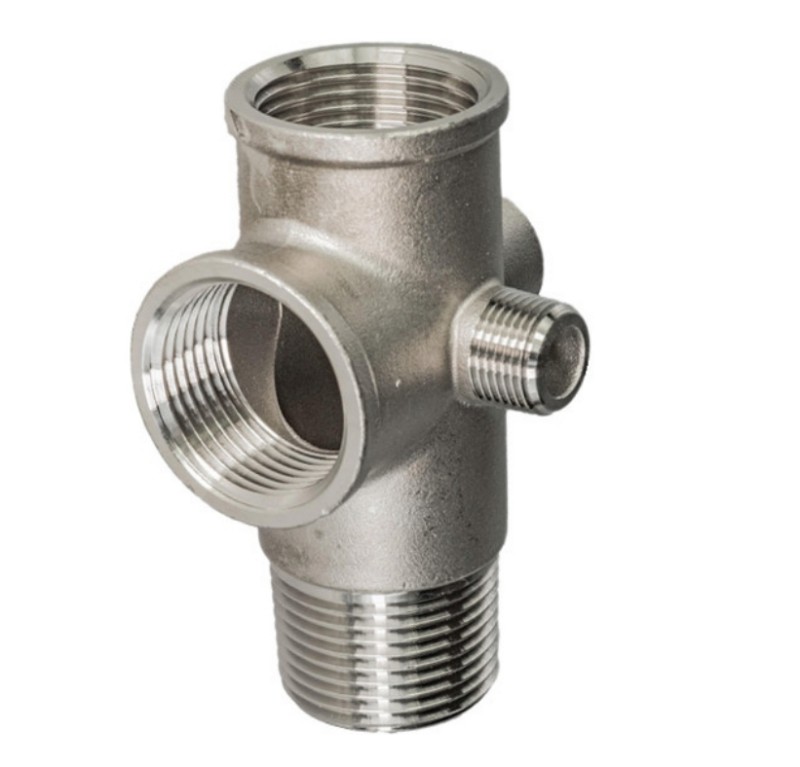

A penyambung lima halaialah pemasangan paip bersepadu dengan lima port sambungan. Ia adalah penyambung paip dengan struktur berongga dalaman dan tidak mempunyai sebarang fungsi injap. Fungsi terasnya ialah untuk mengedarkan bendalir atau menyambungkan berbilang peranti, membentuk titik pengedaran dan pengumpulan yang padat, pelbagai fungsi.
Sebagai pemasangan paip bersepadu berbilang titik, ia digunakan untuk mengagihkan cecair dari satu sumber ke berbilang destinasi berbeza, atau untuk menggabungkan berbilang cawangan. Ia adalah saluran fizikal semata-mata yang tidak mengubah atau mengawal keadaan bendalir. Ia sesuai untuk senario di mana bendalir dari saluran paip utama perlu diarahkan ke berbilang peranti selari (seperti berbilang instrumen atau berbilang cawangan), atau untuk menyediakan titik sambungan untuk keperluan sementara seperti ujian pam, curahan dan pintasan.
Dalam unit kawalan tekanan alur keluar pam padat, anda boleh melihat:
Saluran paip utama: Paip utama alur keluar pam (cth., 1 inci) disambungkan ke satu port utama pemasangan lima hala.
Perlindungan keselamatan: Injap sehala benang dalaman bersaiz 1 inci dipasang di hilir saluran paip utama (di pelabuhan utama bertentangan lain bagi pemasangan lima hala) untuk mengelakkan aliran balik tekanan hiliran.
Kawalan sistem: Suis penderia tekanan dipasang pada satu port 1/4 inci penyambung lima hala untuk memantau tekanan sistem. Apabila tekanan mencapai nilai yang ditetapkan, suis secara automatik boleh mengawal mula dan berhenti pam, mencapai automasi sistem dan perlindungan beban lampau.
Pemantauan visual: Tolok tekanan dipasang pada satu lagi port 1/4-inci penyambung lima hala, memberikan operator bacaan tekanan sistem masa nyata dan intuitif.
Pengembangan atau pelepasan tekanan: Port kelima boleh digunakan untuk menyambungkan injap keselamatan, injap pelega tekanan, atau sebagai antara muka pemantauan sandaran tambahan.
Perbezaan teras antara kedua-dua produk adalah seperti berikut:
| Ciri | Injap Semak Lima Hala | Penyambung Lima Hala |
| Fungsi Teras | Fungsi injap semak + Pengagihan antara muka (Penyatuan fungsi) | Sambungan paip tulen dan lencongan (Tiada fungsi kawalan) |
| Struktur Dalaman | Teras injap terbina dalam, spring dan mekanisme injap sehala yang lain | Rongga berongga, tiada bahagian yang bergerak |
| Fungsi Utama | Menghalang aliran balik media, melindungi peralatan, menyepadukan antara muka pemantauan | Mencapai pengedaran bendalir dari satu laluan ke berbilang laluan atau berbilang laluan menumpu menjadi satu |
| Peranan Sistem | Komponen keselamatan dan kawalan kritikal | Sambungan paip dan komponen pengedaran |
| Lokasi Pemasangan | Biasanya dipasang pada saluran paip utama di saluran keluar pam | Lokasi fleksibel bergantung pada keperluan lencongan |
Sangat bersepadu, penjimatan ruang: Menggabungkan titik sambungan berbilang komponen berfungsi ke dalam satu penyambung padat, sangat memudahkan susun atur paip dan menjadikan struktur sistem lebih kecil dan kemas.
Pemasangan dan penyelenggaraan yang mudah: Semua aksesori pemantauan dan kawalan terletak di pusat, memudahkan pemasangan, penyahpepijatan dan pemeriksaan harian.
Kefungsian komprehensif: Pada masa yang sama mencapai pelbagai fungsi pada satu nod, termasuk kawalan hidup/mati saluran utama, anti-aliran balik, kawalan tekanan automatik dan pemantauan visualisasi tekanan.
Titik kebocoran yang dikurangkan: Berbanding dengan menggunakan berbilang tee dan penyambung lurus, menggunakan penyambung lima hala tunggal mengurangkan potensi titik kebocoran dengan ketara dan meningkatkan kebolehpercayaan sistem.
Anda boleh memilih berdasarkan keperluan teras sistem pam anda:
Jika anda perlu menghalang aliran balik air, melindungi pam, dan ingin memasang tolok tekanan dan suis tekanan secara berpusat untuk memudahkan perpaipan, anda harus memilih injap sehala lima hala. Ini ialah konfigurasi sistem pam yang standard, cekap dan selamat.
Jika anda sudah mempunyai injap sehala yang berasingan, atau sistem hanya perlu mengagihkan aliran bendalir tunggal secara merata ke berbilang cawangan tanpa keperluan pesanan khusus, maka penyambung lima hala adalah lebih menjimatkan dan langsung.
Apabila memilih produk ini, anda perlu memadankan bahan yang sesuai (seperti loyang, keluli tahan karat) dan model berdasarkan ciri-ciri media sistem (kekakisan, suhu), tekanan kerja dan piawaian sambungan (seperti spesifikasi benang BSPT, BSP, NPT).
Ringkasnya, kedua-dua jenis produk ini, walaupun kecil, adalah komponen utama yang sangat diperlukan untuk membina sistem pam yang responsif, selamat dan direka dengan bijak. Melalui reka bentuk yang bijak, mereka mengubah logik kawalan bendalir yang kompleks menjadi realiti fizikal yang mudah dan boleh dipercayai.
