Dalam rangkaian bekalan air, loji rawatan air, sistem HVAC, dan projek lain yang memerlukan kawalan aliran, orang sering bertanya: "Bagaimana a injap rama -rama Digunakan untuk kawalan aliran? "Soalan ini memerlukan kita mempunyai pemahaman tertentu tentang ciri -ciri injap dan keadaan operasi mereka sebelum kita dapat mengetahui jawapannya. Oleh itu, artikel ini akan membincangkan kelebihan injap rama -rama dalam aplikasi pendikit dan batasan mereka.
Prinsip kerja injap rama -rama dalam kawalan aliran

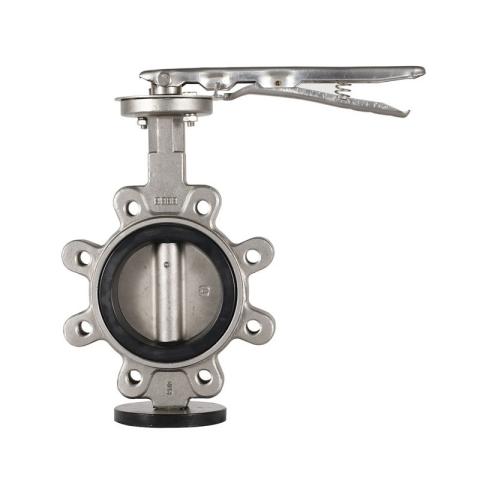

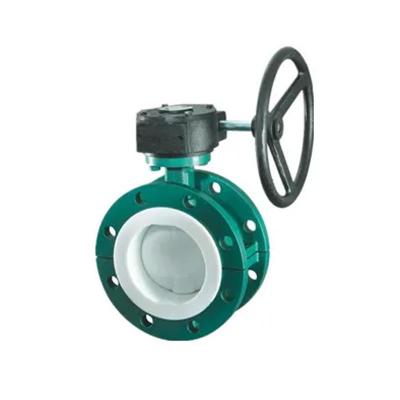

Struktur ainjap rama -ramaterdiri daripada badan injap, plat berbentuk cakera dan batang injap. Prinsip kerja sama dengan pergerakan sayap rama -rama. Pertama, dengan memutar batang injap, plat berbentuk cakera boleh diselaraskan dalam julat 0 ° hingga 90 °. Ini mengubah kawasan laluan aliran dan mengawal kadar aliran. Apabila plat berbentuk cakera dibuka sepenuhnya pada 90 °, plat injap selari dengan arah aliran bendalir, mengakibatkan rintangan rendah dan kehilangan tekanan rendah. Apabila separuh dibuka pada 45 °, plat injap akan menghasilkan kesan pendikit, mengurangkan kadar aliran. Apabila ia kurang daripada 10 °, saluran menjadi sempit, dengan ketara mengurangkan kadar aliran, tetapi ini juga mendedahkan plat injap kepada hakisan yang teruk. Melalui kaedah ini, injap rama -rama mempunyai keupayaan untuk mengawal kadar aliran.
Kelebihan injap rama -rama dalam kawalan aliran
1. Struktur mudah, reka bentuk ringan: terutamanya dalam saluran paip diameter besar, injap rama-rama lebih ringan dan lebih padat daripada injap pintu gerbang atau injap bola, mengurangkan pemasangan dan kos sokongan.
2. Ekonomi dan cekap: Di bawah keadaan tertentu, injap rama-rama lebih efektif daripada injap kawalan khusus. Harga pembelian dan keperluan penyelenggaraannya sangat rendah, yang dapat mengurangkan kos dalam projek.
3. Operasi mudah, automasi: melalui putaran 90 ° yang meliputi keseluruhan strok,injap rama -ramamudah dikendalikan dan boleh dilengkapi dengan mudah dengan penggerak manual, pneumatik atau elektrik, menjadikannya sangat sesuai untuk integrasi ke dalam sistem kawalan automatik.
4. Digunakan secara meluas: Sebagai contoh, dalam senario aplikasi sebenar seperti pengedaran aliran dalam loji rawatan air, kawalan tekanan keluar di stesen pam, dan peraturan aliran kasar dalam litar air penyejuk.
Keterbatasan injap rama -rama dalam kawalan aliran
1. Ketepatan yang lemah dan linearity yang lemah: injap rama -rama tidak mempunyai injap kawalan khusus yang lebih tepat. Hubungan antara pembukaan cakera injap dan kadar aliran tidak sepenuhnya linear, terutamanya pada kedudukan pertengahan, yang mengehadkan kawalan yang tepat.
2. Hakisan dan peronggaan pada pembukaan kecil: Mengendalikan injap untuk masa yang lama pada pembukaan kecil (contohnya, di bawah 20 °) akan menyebabkan cakera injap dan kerusi injap hiliran dipengaruhi oleh cecair berkelajuan tinggi. Ini boleh menyebabkan getaran, bunyi dan peronggaan, yang semuanya akan mempercepatkan haus dan merosakkan prestasi pengedap dan hayat perkhidmatan.
3. Pengedap haus di bawah keadaan pendikit: Dalam aplikasi, lebih mudah terdedah kepada hakisan daripada aplikasi yang mudah. Pada masa yang sama, dari masa ke masa, ini akan menyebabkan kerosakan pada meterai tempat duduk injap atau kegagalan meterai menyebabkan kebocoran.
4. Tidak dapat bekerja di bawah perbezaan tekanan tinggi: Menggunakannya di bawah perbezaan tekanan yang besar akan meningkatkan risiko hakisan. Oleh itu, injap rama -rama biasanya tidak sesuai untuk keadaan yang teruk.
