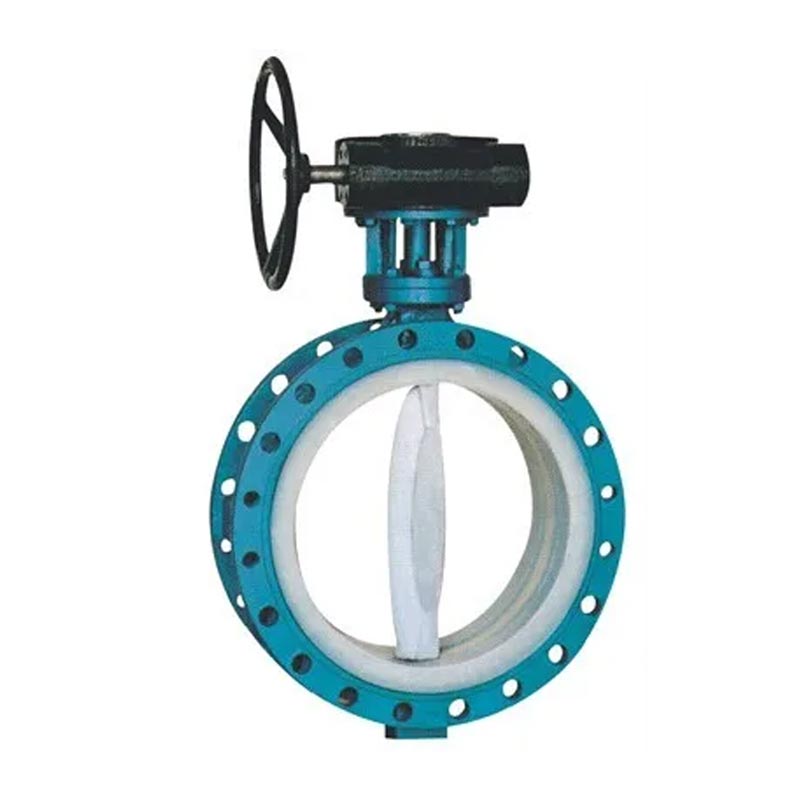

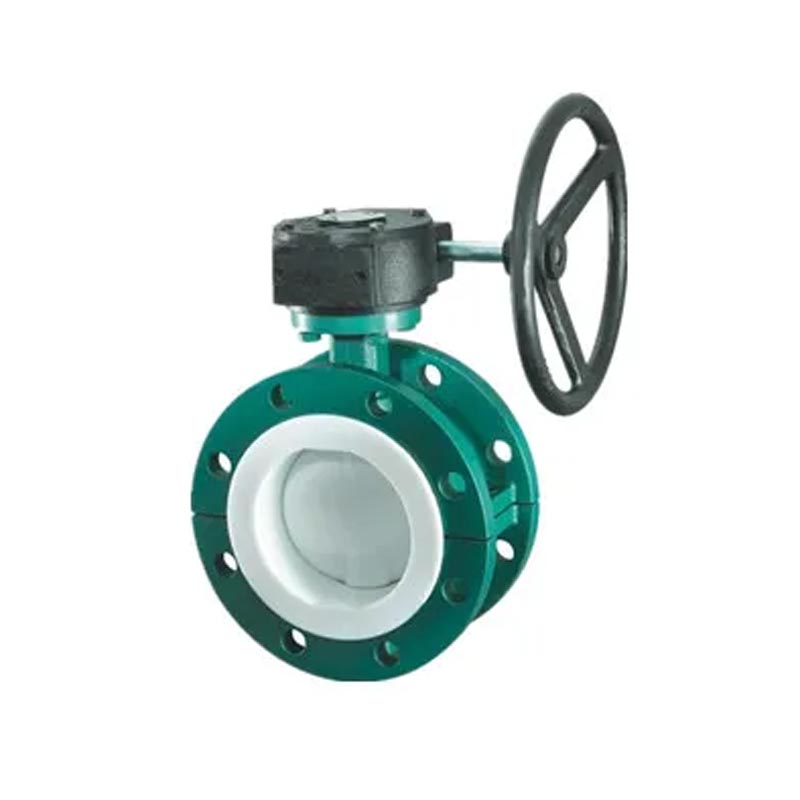

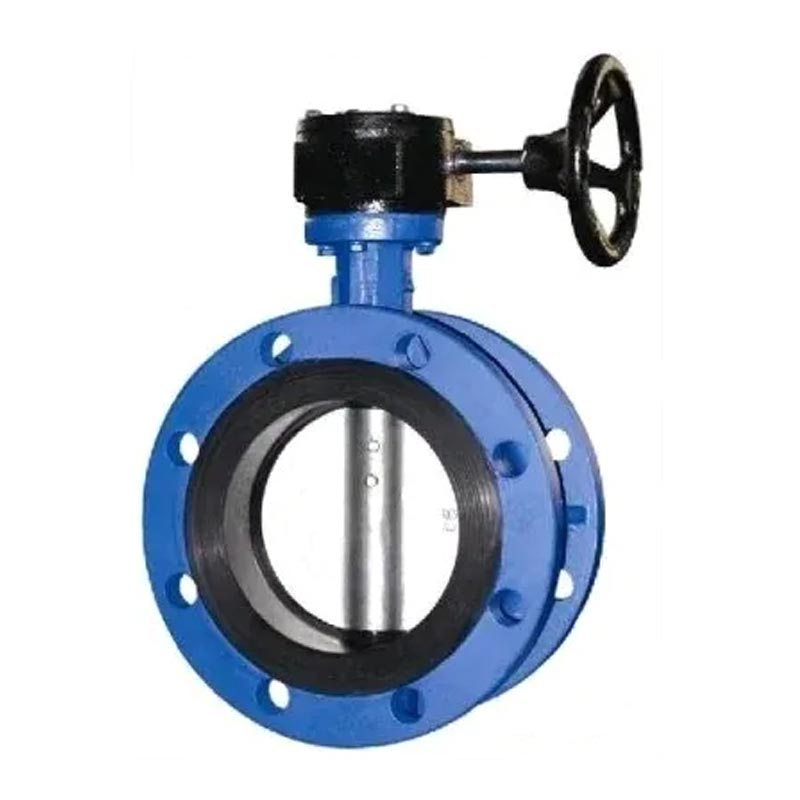

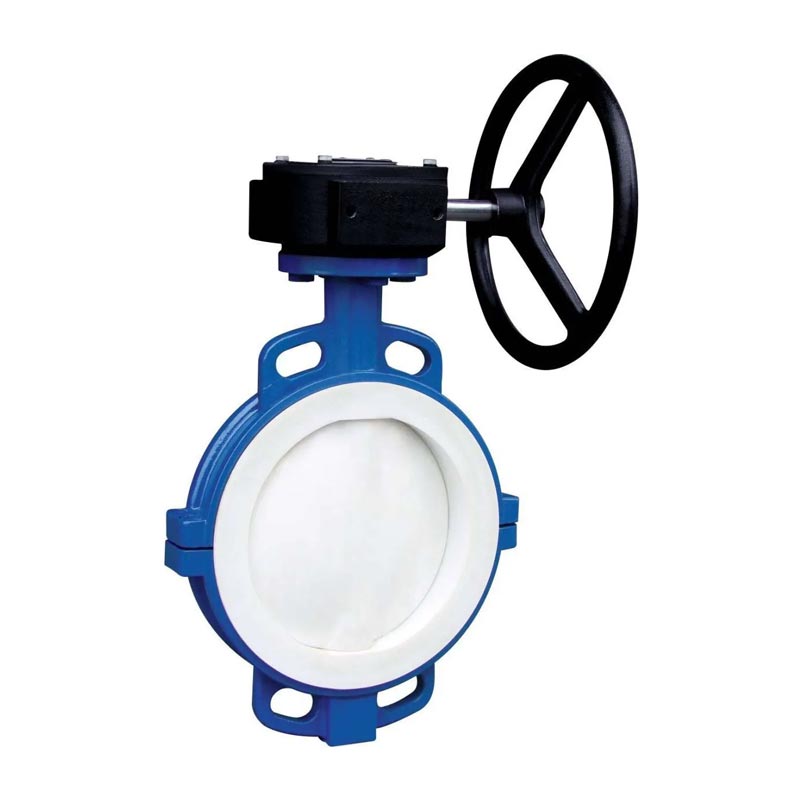

Gear cacing beroperasi u flange berjajar injap rama -rama

Joepai Valve High Quality Worm Gear yang dikendalikan U FLANGE Butterfly Valve Butterfly menggabungkan struktur tugas berat dengan perlindungan lapisan penuh, ia mempunyai kawalan cecair yang stabil, dimeteraikan, dan selamat dalam bidang seperti kejuruteraan kimia, metalurgi, kuasa, dan perlindungan alam sekitar. Struktur flange bersepadu berbentuk U meningkatkan ketegaran pemasangan dan serasi dengan pelbagai antara muka flange standard.

Hantar Pertanyaan

Penerangan Produk

Joepai tahan lama gear beroperasi u flange berjajar injap rama -rama Ciri -ciri struktur berjajar sepenuhnya dan reka bentuk tetulang berbentuk U Ia sangat sesuai untuk pengangkutan media kimia dan menghakis aplikasi. Sistem pemacu gear cacingnya digunakan secara meluas dalam industri global Sistem kawalan cecair dan injap yang selamat, cekap, dan ekonomi.

Worm Gear Operated U Flange Lined Butterfly Valve

Spesifikasi

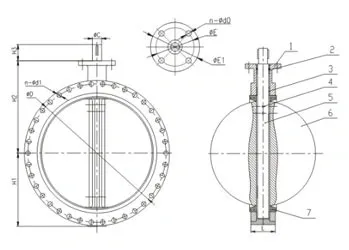

Tidak.	Nama bahagian	Bahan	Bahan pilihan
1	Badan	Dari	CI, WCB, keluli tahan karat
2	O cincin	Nbr	EPDM, FKM
3	Sesendal	Ptfe
4	Pin	ASTM A276 416	316, 17-4ph
5	Aci	ASTM A276 416	316, 17-4ph
6	Cakera	Besi mulur berlapis	ASTM A351 CF8/CF8M, B148 C954/C958
7	Tempat duduk	Nbr	EPDM, FKM

Data Dimensi (mm)

Saiz	L	EN 1092-2 PN10		EN 1092-2 PN16		H1	H2	H3	Φc	Φe1	Φe	n-φd0
Saiz	L	Φd	n-φd1	Φd	n-φd1	H1	H2	H3	Φc	Φe1	Φe	n-φd0
DN100	52	180	8-F19	180	8-F19	110	200	32	16	90	70	4-10
DN125	56	210	8-F19	210	8-F19	125	213	32	19	90	70	4-10
DN150	56	240	8-F23	240	8-F23	143	226	32	19	90	70	4-10
DN200	60	295	8-F23	295	12-F23	170	260	37	22	125	102	4-12
DN250	68	350	12-F23	355	12-F28	203	292	37	28	125	102	4-12
DN300	78	400	12-F23	410	12-F28	242	337	37	32	125	102	4-12
DN350	78	460	16-F23	470	16-F28	267	368	45	32	125	102	4-12
DN400	102	515	16-F28	525	16-F31	297	400	51	33	175	140	4-18
DN450	114	565	20-F28	585	20-F31	318	422	51	38	175	140	4-18
DN500	127	620	20-F28	650	20-F34	348	480	64	41	175	140	4-18
DN600	154	725	20-F31	770	20-F37	444	562	70	51	210	165	4-22
DN700	165	840	24-F31	840	24-F37	505	624	66	63	300	254	8-18
DN800	190	950	24-F34	950	24-F41	565	672	66	63	300	254	8-18
DN900	203	1050	28-F34	1050	28-F41	637	720	118	75	300	254	8-18
DN1000	216	1160	28-F37	1170	28-F44	700	800	142	85	300	254	8-18
DN1200	254	1380	32-F41	1390	32-F50	844	940	160	105	350	298	8-22

Pemasangan produk

Injap rama -rama mempunyai struktur mudah, saiz kecil, berat ringan, dan komponen yang agak sedikit. Hanya beberapa bahagian utama yang boleh membentuk injap rama -rama, yang sangat mudah dibuka. Cukup pilih suis hingga 90 darjah. Injap rama -rama mempunyai kawalan yang sangat baik ke atas cecair, dan boleh meningkatkan atau mengurangkan aliran pada bila -bila masa.

Injap mempunyai rintangan tertentu apabila mengangkut sebarang cecair, dan rintangan injap rama -rama terutamanya berasal dari diri mereka sendiri, seperti ketebalan badan injap rama -rama. Jika anda ingin mengurangkan rintangan kepada cecair, anda hanya perlu mengurangkan ketebalannya.

Meterai elastik mempunyai kelemahan yang dibatasi oleh suhu.

Pelbagai aplikasi gear cacing yang dikendalikan oleh injap rama -rama yang dibarisi flange juga agak luas. Jika ia digunakan untuk mengawal aliran, pelbagai jenis dan saiz badan injap perlu dipilih kerana injap rama -rama direka untuk sesuai untuk injap dengan diameter yang lebih besar. Injap ini digunakan secara meluas bukan sahaja dalam industri umum seperti petroleum, gas, kimia, dan rawatan air, tetapi juga dalam sistem air penyejuk untuk loji kuasa terma.

Worm Gear Operated U Flange Lined Butterfly Valve
