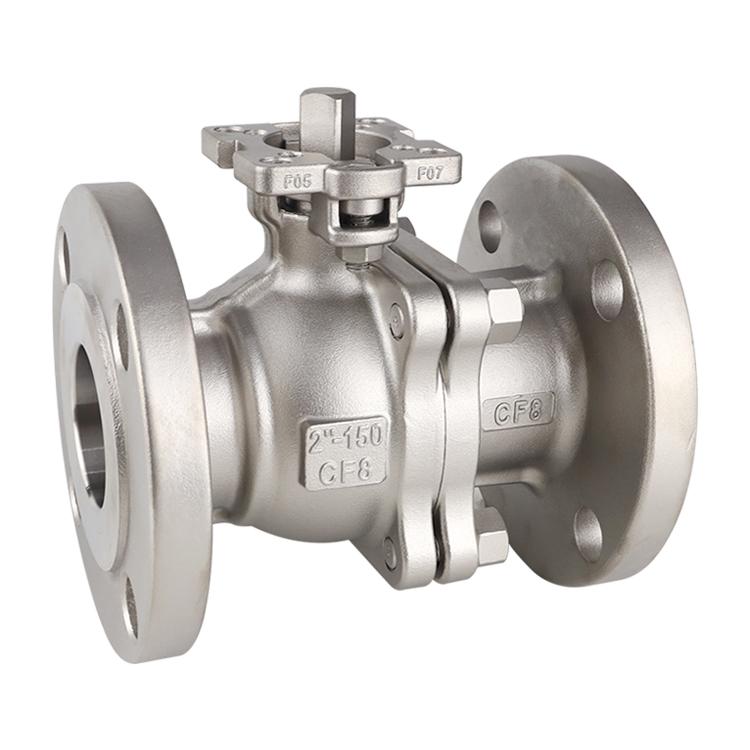

Jenama Joepai jaminan kualiti yang tinggi, Joepai menyediakan yang komprehensif pengenalan kepada ANSI Standard 2-PC Flanged Ball Valve dengan ISO 5211 Direct Mounting Pad berkaitan piawaian, pemilihan, fungsi, gambar rajah struktur, spesifikasi dan model; Dimensi, prinsip kerja, pemasangan dan penyelenggaraan, dan manual produk injap bola; Untuk menyediakan satu siri produk injap bebola bebibir dengan kualiti tinggi, prestasi tinggi, standard tinggi, jangka hayat yang tinggi, dan harga mampu milik untuk pelanggan kami.
Batang injap dilengkapi dengan tetapan anti-statik
Reka bentuk peranti anti penyemperitan batang injap
Terdapat lubang pelepasan tekanan pada alur bola keluli
Mengguna pakai pemutus deparafin
REKA BENTUK: ANSI 16.34
END FLANGE:ASME B16.5
DIMENSI BERSEMUKA: ASME B16.10
PEMERIKSAAN & UJIAN: API 598
SAIZ:1/2"~10",TEKANAN:150LB~300LB
PELABUHAN PENUH,ISO5211 PAD PELAPANG TERUS
REKA BENTUK BATANG BLOWOUT-PROOF

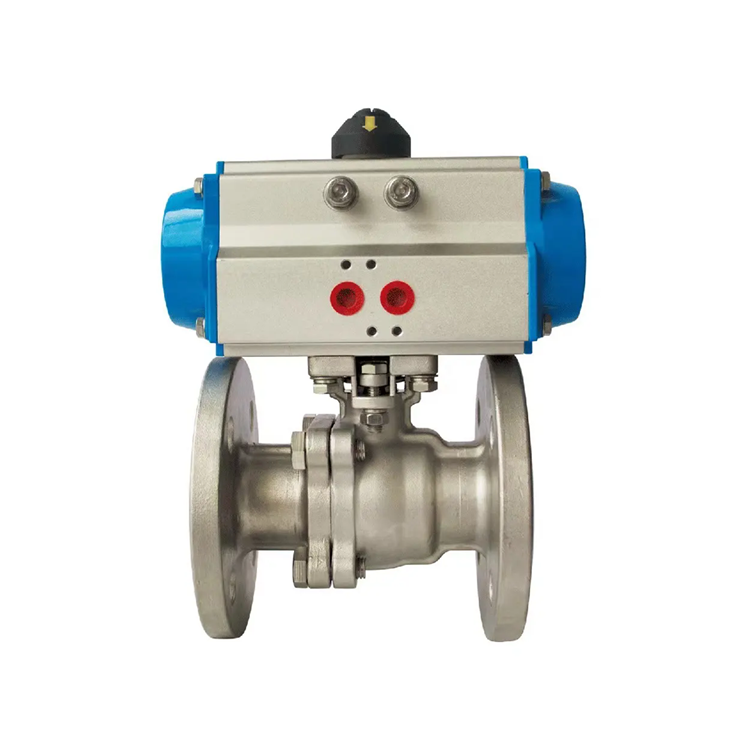

OPERASI TUAS DENGAN PERANTI MENGUNCI, PNEUMATIC atau PENGAKTUTOR ELEKTRIK
PELABURAN PELABURAN
BAHAN: KELULI KARBON WCB/DIN1.0619
KELULI TAHAN KARAT 304/1.4308
KELULI STAINLESS 316/1.4408
SESUAI: AIR, MINYAK, GAS
| 1 | Badan | WCB/ CF8/ CF8M | 9 | Pad Tujahan | WCB/ CF8/ CF8M |
| 2 | tempat duduk | PTFE | 10 | Pembungkusan | WCB/ CF8/ CF8M |
| 3 | bola | SS304/ SS316 | 11 | Batang | SS304/ SS316 |
| 4 | Bolt | SS304/ SS316 | 12 | Kelenjar | SS304/ SS316 |
| 5 | Pencuci Spring | SS304/ SS316 | 13 | kacang | SS304/ SS316 |
| 6 | kacang | SS304/ SS316 | 14 | Pencuci Spring | SS304/ SS316 |
| 7 | Cap | WCB/ CF8/ CF8M | 15 | Tuas | SS |
| 8 | Gasket | WCB/ CF8/ CF8M |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 108 | 90 | 60.3 | 34.9 | 11.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 117 | 100 | 69.9 | 42.9 | 13 | 1.6 | 4-Φ16 |
| 1" | 25 | 127 | 110 | 79.4 | 50.8 | 14.5 | 1.6 | 4-Φ16 |
| 11/4" | 32 | 140 | 115 | 88.9 | 63.5 | 16 | 1.6 | 4-Φ16 |
| 11/2" | 40 | 165 | 125 | 98.4 | 73 | 17.5 | 1.6 | 4-Φ16 |
| 2" | 50 | 178 | 150 | 120.7 | 92.1 | 19.5 | 1.6 | 4-Φ19 |
| 21/2" | 65 | 190 | 180 | 139.7 | 104.8 | 22.5 | 1.6 | 4-Φ19 |
| 3" | 80 | 203 | 190 | 152.4 | 127 | 24 | 1.6 | 4-Φ19 |
| 4" | 100 | 229 | 230 | 190.5 | 157.2 | 24 | 1.6 | 4-Φ19 |
| 5" | 125 | 356 | 255 | 215.9 | 185.7 | 24 | 1.6 | 4-Φ22 |
| 6" | 150 | 394 | 280 | 241.3 | 215.9 | 25.5 | 1.6 | 4-Φ22 |
| 8" | 200 | 457 | 345 | 298.5 | 269.9 | 29 | 1.6 | 4-Φ22 |
| 10" | 250 | 533 | 405 | 362 | 323.8 | 30.5 | 1.6 | 4-Φ25 |
| 12" | 300 | 610 | 485 | 431.8 | 381 | 32 | 1.6 | 4-Φ25 |
| 14" | 350 | 686 | 535 | 476.3 | 412.8 | 35 | 1.6 | 4-Φ29 |
| 16" | 400 | 762 | 595 | 539.8 | 469.9 | 37 | 1.6 | 4-Φ29 |
| NPS | DN | L | D | D1 | D2 | b | t | z-Φd |
| 1/2" | 15 | 140 | 95 | 66.7 | 34.9 | 14.5 | 1.6 | 4-Φ16 |
| 3/4" | 20 | 152 | 115 | 82.6 | 42.9 | 16 | 1.6 | 4-Φ19 |
| 1" | 25 | 165 | 125 | 88.9 | 50.8 | 17.5 | 1.6 | 4-Φ19 |
| 11/4" | 32 | 178 | 135 | 98.4 | 63.5 | 19.5 | 1.6 | 4-Φ19 |
| 11/2" | 40 | 190 | 155 | 114.3 | 73 | 21 | 1.6 | 4-Φ22 |
| 2" | 50 | 216 | 165 | 127 | 92.1 | 22.5 | 1.6 | 8-Φ19 |
| 21/2" | 65 | 241 | 190 | 149.2 | 104.8 | 25.5 | 1.6 | 8-Φ22 |
| 3" | 80 | 282 | 210 | 168.3 | 127 | 29 | 1.6 | 8-Φ22 |
| 4" | 100 | 305 | 255 | 200 | 157.2 | 32 | 1.6 | 8-Φ22 |
| 5" | 125 | 381 | 280 | 235 | 185.7 | 35 | 1.6 | 8-Φ22 |
| 6" | 150 | 403 | 320 | 269.9 | 215.9 | 37 | 1.6 | 12-Φ22 |
| 8" | 200 | 502 | 380 | 330.2 | 269.9 | 41.5 | 1.6 | 12-Φ25 |
| 10" | 250 | 568 | 445 | 387.4 | 323.8 | 48 | 1.6 | 16-Φ29 |
| 12" | 300 | 648 | 520 | 450.8 | 381 | 51.0 | 1.6 | 16-Φ32 |
| 14" | 350 | 762 | 585 | 514.4 | 412.8 | 54.0 | 1.6 | 20-Φ32 |
| 16" | 400 | 838 | 650 | 571.5 | 469.9 | 57.5 | 1.6 | 20-Φ35 |
