Injap Bebibir Berlapis Fluorin

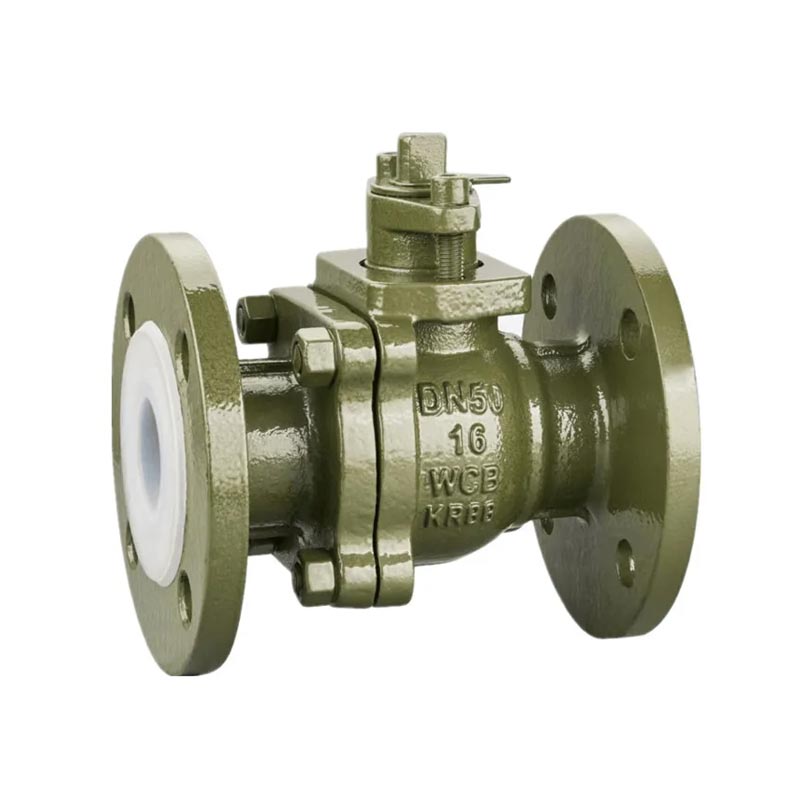

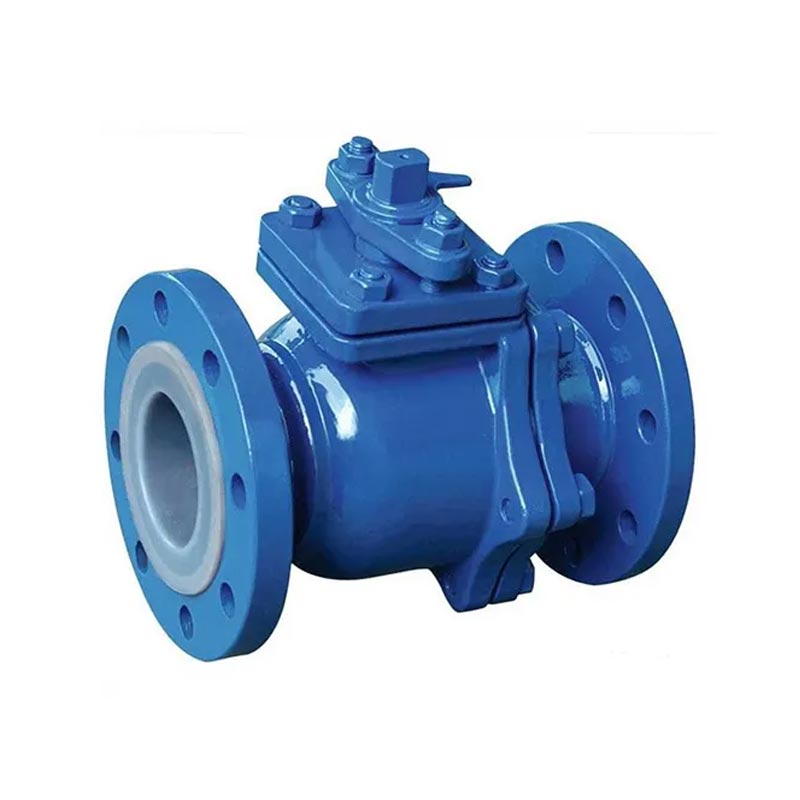

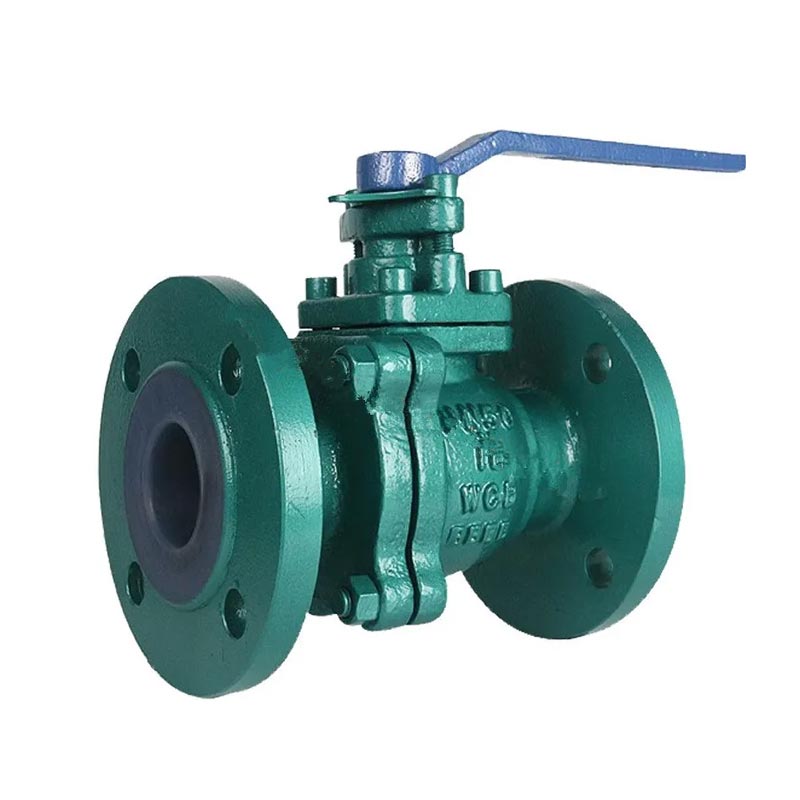

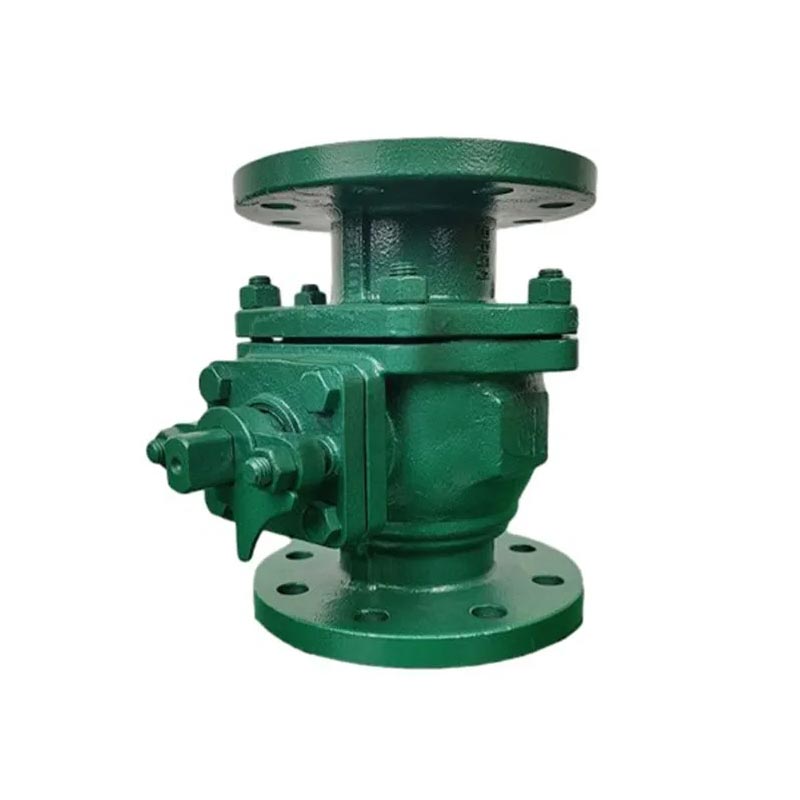

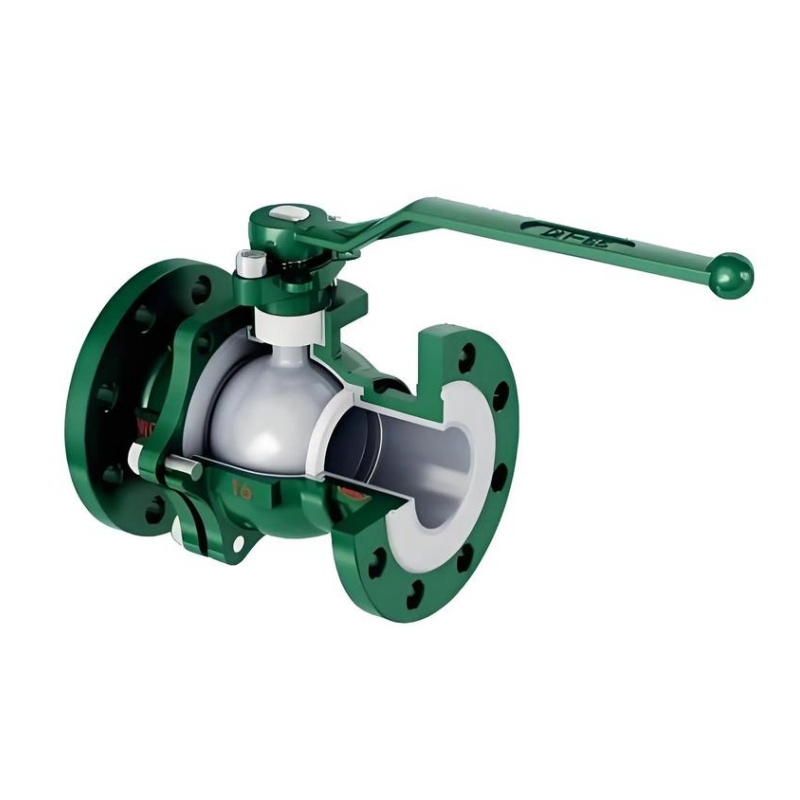

JOEPAI Fluorine Lined Flange Ball Valve ialah injap tutup tahan kakisan yang digunakan secara meluas dalam industri kimia, perlindungan alam sekitar, petrokimia, farmaseutikal, penyaduran elektrik dan peleburan. Mengguna pakai reka bentuk struktur gerek penuh dan dilapisi dengan bahan PTFE, FEP atau PFA, ia boleh menghalang kakisan media menghakis kuat pada logam badan injap dengan cekap, dan mengekalkan pengedap dan operasi jangka panjang dalam keadaan kerja yang melampau seperti asid hidrofluorik, aqua regia, asid nitrik pekat, dan alkali kuat. Struktur komposit badan logam dan lapisan anti-karat bukan logam menyelesaikan titik sakit industri biasa bagi injap logam biasa yang gagal dalam keadaan menghakis. Reka bentuk lubang penuh menghapuskan zon mati berdiameter kecil, menghasilkan rintangan bendalir yang jauh lebih rendah daripada saiz yang samainjap globdaninjap periksa, manakala bola bergaris penuh membentuk pasangan pengedap yang tepat dengan tempat duduk untuk mencapai prestasi sifar kebocoran apabila ditutup. Dihasilkan menggunakan proses pelapik mampatan integral, pelapik fluoroplastik diikat rapat pada badan injap keluli karbon, menghalang pengelupasan atau membonjol walaupun dalam perkhidmatan jangka panjang. Lapisan dalam geseran rendah juga mengelakkan penyumbatan sederhana atau kesesakan semasa operasi, memastikan prestasi stabil dalam aplikasi yang memerlukan tahap kawalan kakisan yang sangat tinggi.

Kelebihan Produk

1. Mekanisme Rintangan Hakisan Benar: Pengasingan fizikal logam daripada media; Kebolehtelapan rendah melambatkan permulaan kakisan dengan ketara; Sesuai untuk asid campuran, asid sisa, media berselang-seli

2. Kemerosotan Kedap Perlahan dalam Kitaran Asid/Alkali:Selepas 10,000 kitaran asid/alkali, kebocoran ≤ 50 ppm (Kadar ISO 5208 A)

3. Nilai Sebenar Lubang Penuh: Direka bentuk untuk penghabluran, pempolimeran, mengandungi pepejal atau media kelikatan tinggi; Mencegah penyumbatan, mengurangkan pembersihan, mengurangkan risiko sawan

Butiran Produk

BERSEMUKA: GB/T12221-1989
DIMENSI HUJUNG FLANG: GB/T9113.1-2000
REKA BENTUK: GB/T12237-1989
UJIAN: GB/T13927-1992
PELABUHAN PENUH,ISO5211 PAD PELAPANG TERUS
REKA BENTUK BATANG BLOWOUT-PROOF
OPERASI TUIL/ PERANTI MENGUNCI
BADAN PELABURAN PELABURAN
STANDARD BAHAN: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Bahagian Utama dan Bahan

Bahan Pelapik: FEP untuk asid kuat am; PFA untuk asid pekat suhu tinggi; PTFE untuk keserasian kimia yang luas dan keperluan ketulenan tinggi.

Kesesuaian Vakum: "Ya" bermaksud sesuai untuk proses tekanan negatif

Standard Flange: Mesti sepadan dengan saluran paip anda (HG / GB / ANSI / DIN)

Dimensi Utama

Diameter Nominal		Dimensi Standard/mm							Rujukan/mm
DN/mm	NPS/inci	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

Soalan Lazim

1: Apakah pensijilan kualiti yang ada pada injap bola berlapis fluorin JOEPAI?

Syarikat kami telah lulus pensijilan sistem pengurusan kualiti ISO 9001. Produk teras kami telah memperoleh pensijilan CE dan memenuhi piawaian keselamatan dan alam sekitar antarabangsa. Semua produk boleh menyediakan Laporan Kebolehkesanan Bahan (MTC) dan dokumen pensijilan eksport (CE, ISO) untuk memenuhi keperluan pematuhan keseluruhan proses projek.

2: Media menghakis yang manakah boleh mengendalikan injap bola berlapis fluorin anda?

Injap bebola bebibir berlapis fluorin direka khas untuk keadaan media yang sangat menghakis dan ketulenan tinggi, dengan reka bentuk pelapik PTFE/FEP/PFA. Ia boleh menghalang kakisan media menghakis kuat dengan cekap pada logam badan injap, dan mengekalkan pengedap dan operasi jangka panjang dalam keadaan kerja yang melampau seperti asid hidrofluorik, aqua regia, asid nitrik pekat, dan alkali kuat.

3: Apakah ciri-ciri utama injap bola?

Ciri-ciri utama injap bebola ialah strukturnya yang padat, pengendalian dan penyelenggaraan yang mudah, sesuai untuk media kerja am seperti air, pelarut, asid dan gas asli, serta untuk media dengan keadaan kerja yang keras seperti oksigen, hidrogen peroksida, metana dan etilena. Injap bebibir berlapis fluorin boleh ditutup rapat dengan hanya putaran 90 darjah dan tork putaran kecil. Rongga badan injap yang sama rata memberikan rintangan rendah, saluran aliran lurus untuk medium.

4: Apakah piawaian reka bentuk dan ujian yang anda ikuti?

Mengikut butiran produk: BERSEMUKA: GB/T12221-1989; DIMENSI HUJUNG FLANG: GB/T9113.1-2000; REKA BENTUK: GB/T12237-1989; UJIAN: GB/T13927-1992. Injap adalah PELABUHAN PENUH, OPERASI TUAS/PERANTI MENGUNCI, dan PAD PELAPANG LANGSUNG ISO5211 pilihan untuk operasi Automatik, REKA BENTUK STEM KALIS LEBURAN dan BADAN PELABURAN PELABURAN.

5: Apakah bahan yang digunakan untuk bahagian utama dan badan?

Bahagian badan dan bahan bahagian utama: Badan WCB/CF8/CF8M, Penutup WCB/CF8/CF8M, Tempat Duduk PTFE/PPL, Bola SS304/SS316, Bolt SS/SS316, Gasket PTFE, Nat SS/SS316, Batang SS304/SS316, Pad Teras PTFE, SS304 Pembungkusan PTFE, O-Rings3 Viton SS Pilihan standard bahan termasuk S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 dan SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Apakah aplikasi injap ini digunakan secara meluas?

Digunakan secara meluas dalam aplikasi kimia, farmaseutikal, penyaduran elektrik, peleburan dan perlindungan alam sekitar yang memerlukan tahap kawalan kakisan yang sangat tinggi. Ia adalah komponen kawalan injap utama yang tidak boleh ditukar ganti dalam sistem perlindungan alam sekitar kimia.
