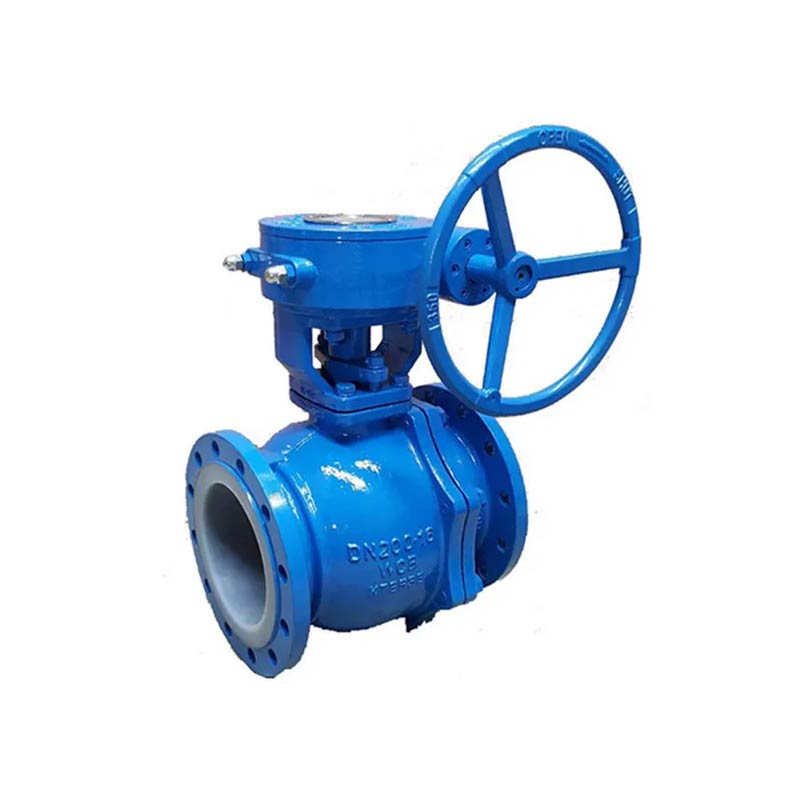

Joepai Gear Tahan Lama Beroperasi Cast Steel PTFE-PFA Ball Injap Pn16 dan Plug adalah Sama jenis injap, tetapi sebaliknya, lampiran pembukaan/penutupan injap bola adalah bola dengan lubang bulat, yang berputar bersama dengan batang untuk mencapai pembukaan dan penutupan injap
Melaksanakan pemantauan kualiti proses penuh, teliti dan semua pusingan
Ujian!
Kawalan kos dalaman yang cekap mengurangkan perbelanjaan dan manfaat pelanggan!
Barisan pengeluaran lanjutan, stok yang mencukupi, masa penghantaran yang dipendekkan!

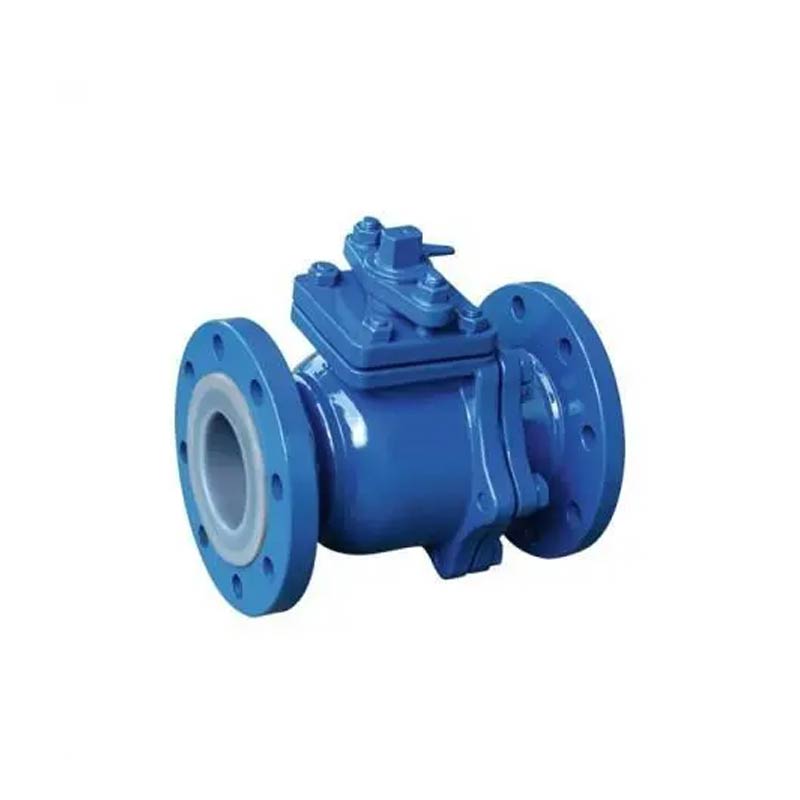

1. Injap bola 2pc yang dibarisi 2pc-pFA PN16 mempunyai kestabilan kimia yang tinggi dan boleh
digunakan dalam mana -mana medium lain yang sangat menghakis kecuali logam alkali fius
dan elemen f
2. Ia menggunakan diameter penuh, struktur bola drift untuk memastikan kebocoran sifar
penutupan injap di seluruh julat tekanan keseluruhan, dan juga digunakan
Untuk penyelenggaraan saluran paip
3. Gabungan rod bola pembukaan dan penutup untuk casting injap
menghapuskan kesan dan tekanan, memastikan penggunaan yang selamat
4. Struktur padat dan munasabah dan ruang lumen yang minimum mengurangkan
pengekalan medium. Digabungkan dengan teknologi pencetakan khas,
Permukaan pengedap adalah halus dan sempurna. Dan gunakan pembungkusan PTFE untuk memastikan sifar
kebocoran injap
5. Dua keping dan tiga keping struktur sesuai untuk pelbagai saluran paip
sistem dan keadaan kerja. Injap bola tiga bahagian itu memisahkan
badan injap dari kedua -dua belah pihak, membolehkan penggantian dan penyelenggaraan cepat
Reka bentuk STEM
Operasi tuil/ penguncian peranti/ gear mengunci
Badan pemutus pelaburan
Standard Bahan: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Nama/bahan | WCB | CF8 | CF3 | CF8m | CF3m |
| Badan | WCB | CF8 | CF3 | CF8m | CF3m |
| Bola/batang | WCB | CF8 | CF3 | CF8m | CF3m |
| Dilengkapi | FEP / PFA / PO / PTFE | ||||
| Tempat duduk | PTFE / RPTFE | ||||
| Bolt/kacang | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Standard Reka Bentuk & Pembuatan | HG/T3704, GB/T12237 | API 6D | ||
| Standard dimensi FTF | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Standard Flange | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Standard Pemeriksaan & Ujian | HG/T13927, JB/T9092 | API 598 | ||
| Diameter biasa | DN15 ~ DN350 | 1/2 "~ 14" | ||
| Tekanan normal | 1.0mpa | 1.6 MPa | 150lb | |
| Tekanan ujian | Ujian Shell | 1.5mpa | 1.5mpa | 1.5mpa |
| Ujian tekanan tinggi | 1.1 MPa | 1.1 MPa | 1.1 MPa | |
| Ujian tekanan rendah | 0.6 MPa | 0.6 MPa | 0.6 MPa | |
| Julat suhu | FEP: -29 ℃ ~ 120 ℃, PFA: -29 ℃ ~ 180 ℃, PTFE: -29 ℃ ~ 150 ℃ | |||
| Medium yang berkenaan | Medium kakisan yang kuat: asid hidroklorik, asid nitrik, Asid hidrofluorik, klorin cecair, asid sulfurik dan aqua regia dll. | |||
| DN (mm | PNS (inci) | L | D | D1 | D2 | f | b | Z-φd | Lakukan | H |
| PN1.0MPA/1.6MPA | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
