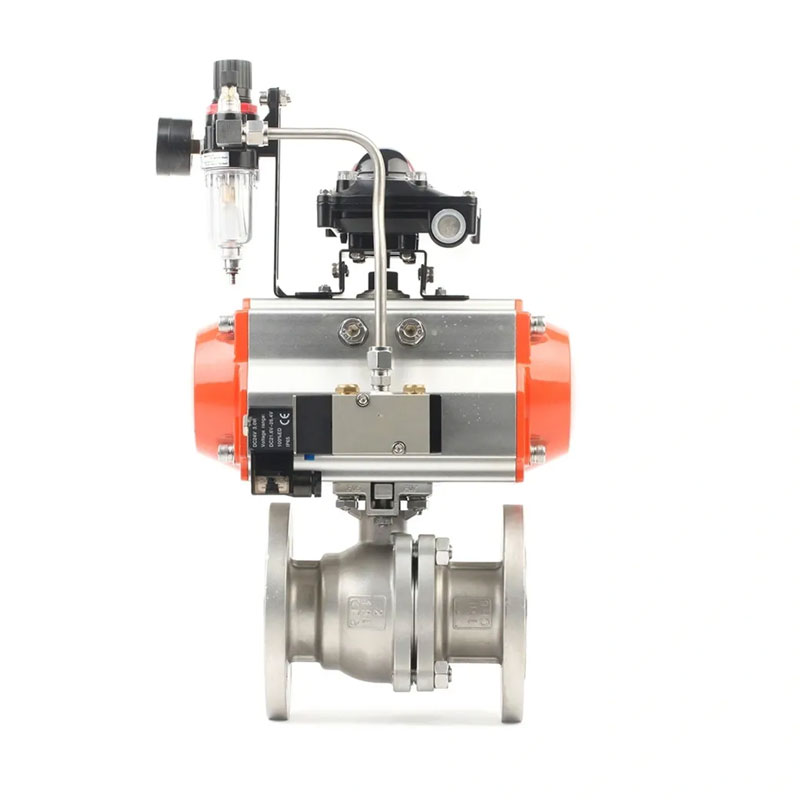

Port Fix Flange Pneumatic Ball Valve

Joepai berkualiti tinggi port penuh flange pneumatik injap bola mempunyai sambungan flange tetap dan konfigurasi port penuh, memastikan penurunan tekanan minimum dan aliran maksimum, menjadikannya injap ideal untuk sistem di mana aliran cecair atau gas yang tidak terganggu adalah penting. Penggerak pneumatik menyediakan operasi yang cekap dan automatik, yang membolehkan kawalan injap cepat dan tepat dengan intervensi manual yang minimum.

Hantar Pertanyaan

Penerangan Produk

Sama ada anda mengawal minyak, gas, bahan kimia, atau air, port penuh flange Injap bola pneumatik boleh memberikan keselamatan untuk sistem anda. Pelabuhan penuhnya Reka bentuk meminimumkan penurunan tekanan ke tahap yang paling mungkin, sementara Pemacu pneumatik mencapai automasi lancar. Injap ini terbuat dari tahan lama bahan dan mempunyai bebibir tetap yang membolehkan bukti selamat dan bocor sambungan, memberikan prestasi yang boleh dipercayai walaupun dalam yang paling menuntut persekitaran.

Piawaian produk

Standard Reka Bentuk: ASME B16.34
Akhir Flange: DIN2633 PN16
Bersemuka: BS EN558-1 DIN3202 F4/F5
Pemeriksaan dan Ujian: API598/EN 12266

Perincian produk

Bahan: Karbon keluli WCB/DIN1.0619
Keluli tahan karat 304/1.4308
Keluli tahan karat 316/1.4408
Tekanan Kerja: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Pelabuhan penuh

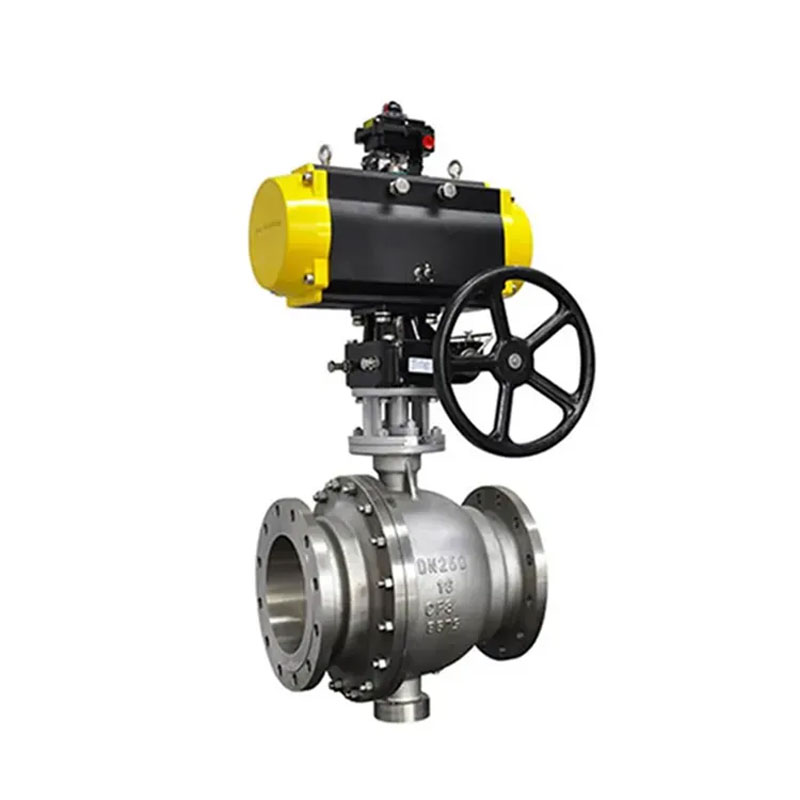

Full Port Fix Flange Pneumatic Ball Valve

Bahan bahagian

Tidak.	Nama bahagian	Bahan	Tidak.	Nama bahagian	Bahan
1	Badan	WCB/CF8/CF8M	8	Kacang bonet	2h
2	Bonnet	WCB/CF8/CF8M	9	Pembungkusan	Grafit fleksibel
3	Bola	420+HF/304+HF/316+HF	10	Pembungkusan kelenjar	WCB/304/316
4	Batang	420/304/316	11	Pembungkusan bolt	B7
5	Tempat duduk	420/304/316	12	Kedudukan	WCB/304/316
6	Gasket	C+A105	13	Mengendalikan	WCB
7	Bonnet Bolt	B7

Dimensi

Pn	Dn	L	D	K	d	b	Z-D0	Hw	HD
1.6Pump	150	394	285	240	210	24	8-23	470	540
	200	457	340	295	265	26	12-23	520	580
	250	533	405	355	320	30	12-25	610	640
	300	610	460	410	375	30	12-25	650	690
	350	686	520	470	435	34	16-25	740	785
	400	762	580	525	485	36	16-30	795	830
	450	864	640	585	545	40	20-30	860	910
	500	914	715	650	608	44	20-34	945	990
	600	1067	840	770	718	48	20-41	1040	1090
	700	1245	910	840	788	50	24-41	1150	1210
	800	1372	1025	950	898	52	24-41	1280	1340
	900	1524	1125	1050	998	54	28-41	1430	1510
	1000	1753	1255	1170	1110	56	28-48	1580	1640
	1200	2032	1485	1390	1325	58	32-54	1810	1910
	1400	2300	1685	1590	1525	60	36-54	2010	2115
2.5mpa	150	403	300	250	218	30	8-25	470	555
	200	502	360	310	278	34	12-25	540	595
	250	568	425	370	332	36	12-30	630	655
	300	648	485	430	390	40	16-30	650	705
	350	762	555	490	448	44	16-34	740	795
	400	838	620	550	505	45	16-34	795	830
	450	914	670	600	555	50	20-34	860	910
	500	991	730	660	610	52	20-41	945	990
	600	1143	845	770	718	56	20-41	1040	1090
	700	1346	960	875	815	60	24-48	1150	1210
	800	1524	1085	990	930	64	24-48	1305	1340
	900	1727	1185	1090	1025	66	28-54	1505	1600
	1000	1880	1320	1210	1140	68	28-58	1615	1705
	1200	2184	1520	1420	1350	72	32-58	1925	2035
	1400	2300	1755	1640	1560	78	36-65	2110	2185

Untuk menentukan sama ada injap bola pneumatik flange penuh perlu diganti, aspek berikut boleh dipertimbangkan:

Pemeriksaan penampilan:Periksa penampilan injap bola keluli tahan karat untuk kerosakan, ubah bentuk, karat, dll. Jadi, ia mungkin perlu diganti.
Pemeriksaan Operasi:Mengendalikan keluli tahan karat secara manual injap bola dan perhatikan apa -apa jamming atau kebocoran. Sekiranya operasi tidak Lancar atau ada kebocoran, ia mungkin perlu diganti.
Pemeriksaan kebocoran:Periksa sama ada terdapat kebocoran di Injap bola keluli tahan karat, terutamanya apabila ditutup. Sekiranya ada kebocoran, mungkin perlu untuk menggantikan meterai atau keseluruhan tahan karat injap bola keluli.
Pemeriksaan Prestasi:Periksa prestasi kerja injap bola keluli tahan karat, seperti sama ada ia boleh ditutup sepenuhnya dan dibuka, sama ada ia dapat menahan tekanan yang diberi nilai, dan sebagainya. Jika prestasi tidak memenuhi keperluan, ia mungkin perlu diganti.
Hayat perkhidmatan:Berdasarkan kehidupan reka bentuk dan masa penggunaan Pelabuhan penuh Betulkan injap bola pneumatik flange, menilai sama ada ia perlu diganti. Secara umumnya, injap bola keluli tahan karat yang melebihi Jangka hayat reka bentuk mereka harus dipertimbangkan untuk penggantian.

Full Port Fix Flange Pneumatic Ball Valve
