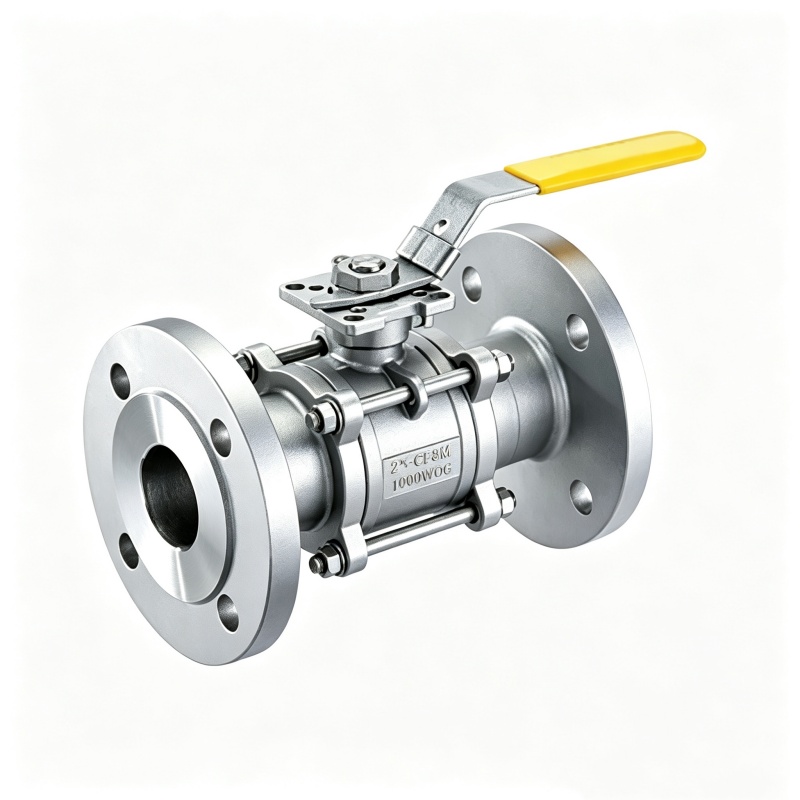

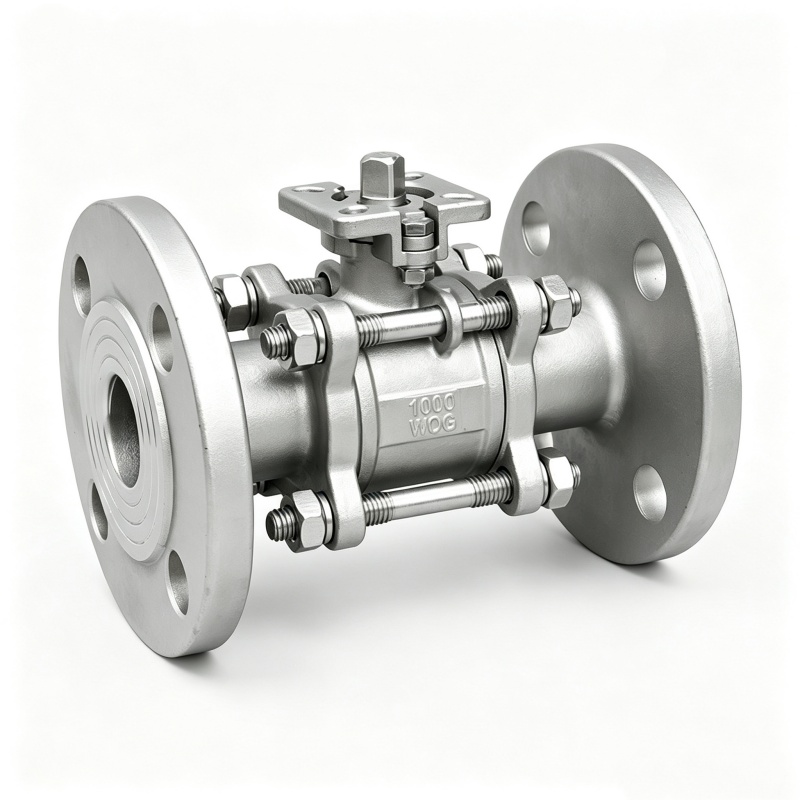

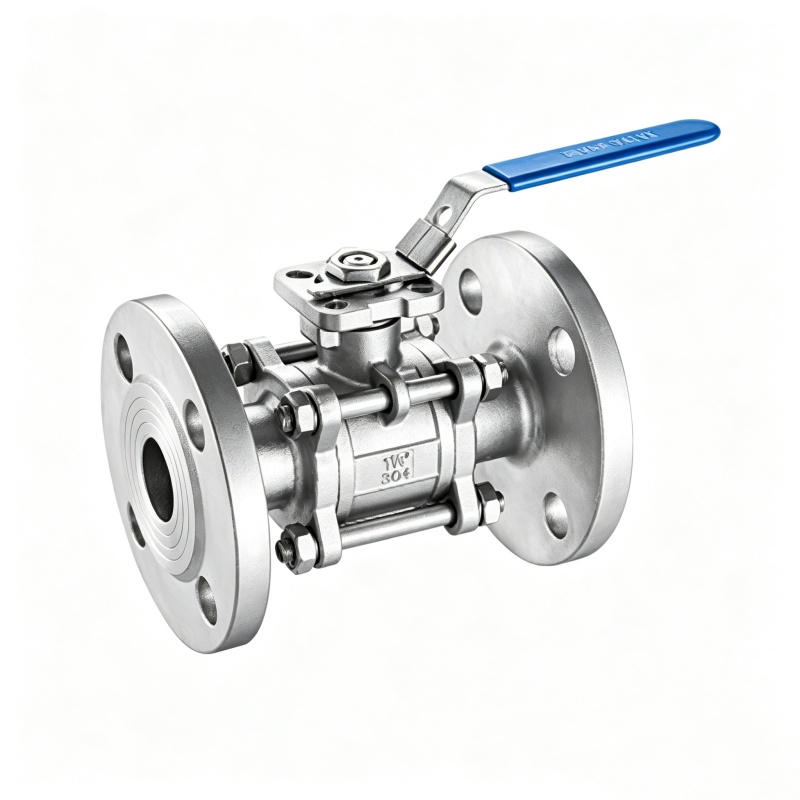

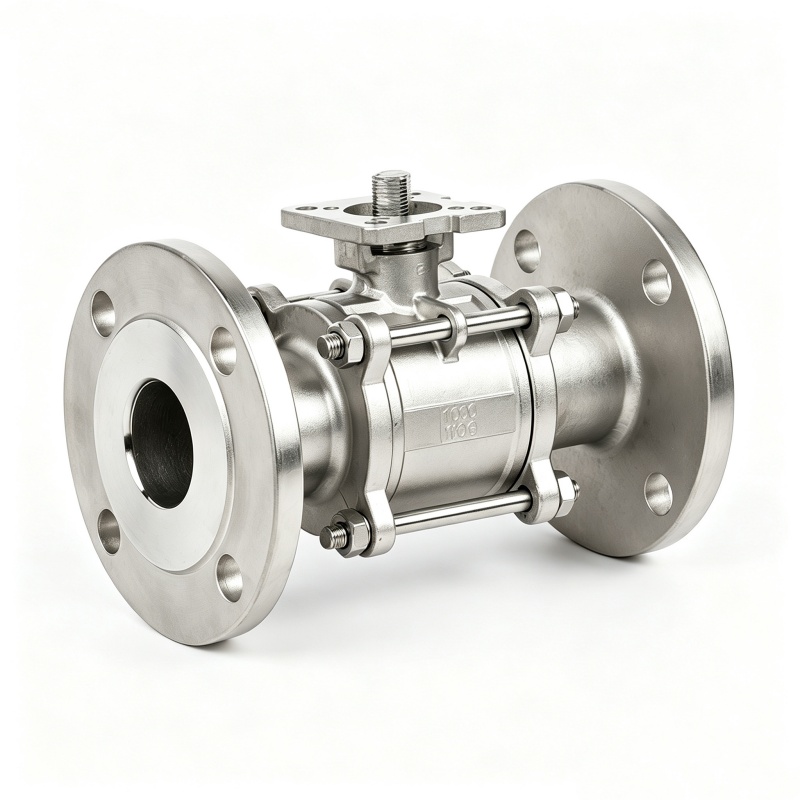

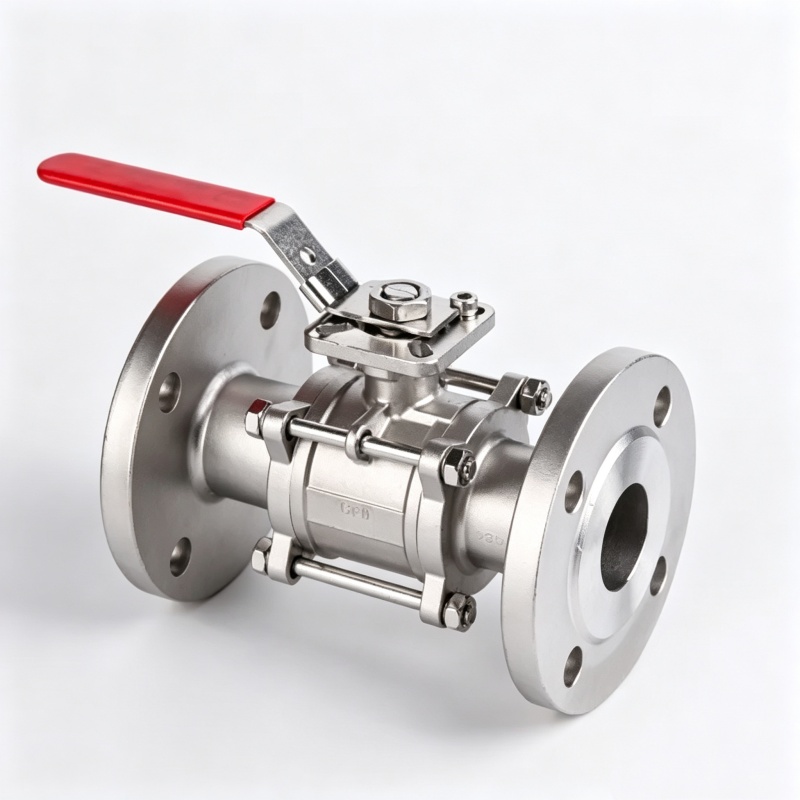

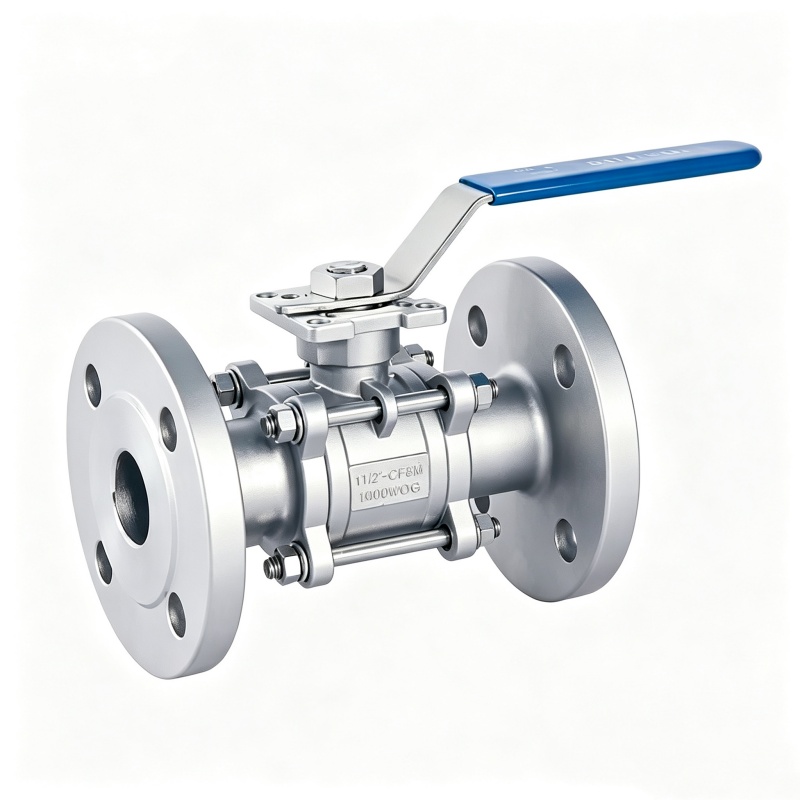

JOEPAI memberi tumpuan kepada pengeluaran, penyelidikan dan pembangunan, reka bentuk, jualan dan perkhidmatan Injap bola, injap glob, injap sehala, injap rama-rama dan penapis. Sistem paip perindustrian moden memerlukan lebih banyak daripada injap berbanding kawalan pemotongan dan aliran mudah. Mounting Pad 3PC Flanged Ball Valve direka bentuk untuk aplikasi yang memerlukan kayuhan on-off yang kerap, penyepaduan automatik dan kos penyelenggaraan yang rendah. Sama ada digunakan dalam saluran paip minyak & gas, loji pemprosesan kimia atau litar air penyejuk loji janakuasa, injap bebola ini memberikan penyelesaian kawalan bendalir yang boleh dipercayai dan selamat.
Kelas Tekanan: PN16–PN40 (Kelas 150–300)
Julat Suhu: -20°C hingga +200°C (dengan tempat duduk PTFE)
Platform Pemasangan: Mematuhi ISO 5211 untuk pemasangan penggerak langsung
Pengedap Sifar Kebocoran Gelembung Ketat:Pad Pelekap 3PC Injap Bebibir kami menampilkan tempat duduk PTFE yang dipasangkan dengan struktur pramuat laras sendiri. Ia mengekalkan penutupan ketat gelembung walaupun selepas 10,000 kitaran buka-tutup. Untuk talian wap dengan pengaktifan yang kerap, lejang berputar 90°nya melengkapkan pembukaan atau penutupan penuh dalam masa 2 saat, padanan sempurna barisan pengeluaran automatik yang memerlukan tindak balas pantas.
Tork Operasi Rendah:Bola injap bebola bebibir 3PC ini menjalani penggilap cermin (Ra ≤ 0.4μm), memotong tork operasi sebanyak 25% berbanding kemasan permukaan standard. Ini membolehkan pelanggan menentukan penggerak yang lebih kecil, mengurangkan kos perolehan dan penggunaan kuasa operasi.
Reka Bentuk Batang Anti-Letupan: Batang injap dipasang dengan pengedap dua cincin O dan pemasangan pembungkusan yang dimuatkan secara langsung untuk mencegah kebocoran media berbahaya dengan berkesan. Peranti anti-statik dipasang di antara batang dan bola untuk menjamin operasi yang selamat dengan cecair mudah terbakar dan meletup.
Struktur Penyelenggaraan Mesra Pengguna:Dibina dengan reka bentuk badan tiga keping, injap bola bebibir 3PC membolehkan pembersihan dalaman di tapak, penggantian pengedap dan pemeriksaan komponen tanpa mengeluarkan keseluruhan injap daripada saluran paip, secara drastik mengurangkan masa henti.
Mempunyai prestasi pengedap yang unggul dan keserasian automasi yang lancar, Mounting Pad 3PC Flanged Ball Valve digunakan secara meluas merentasi sektor berikut:
Sistem Air Penyejukan Loji Kuasa: Tahan kakisan dan kebocoran sifar, sesuai untuk mengedarkan air dan gelung penyejukan tertutup
Peralatan Tergelincir Kimia: Binaan CF8M pilihan menentang klorida dan media kimia yang menghakis
Stesen Pemeteran Gas Asli: Reka bentuk tork rendah berfungsi dengan baik dengan penggerak pneumatik/elektrik untuk peraturan jauh
Saluran Paip Makanan & Farmaseutikal: Pembersihan mudah di tapak, mematuhi piawaian proses kebersihan
Pemilihan bahan badan secara langsung menentukan hayat perkhidmatan dan keselamatan injap bola di bawah keadaan kerja tertentu:
Badan & Penutup Hujung:Keluli Karbon WCB (untuk air, udara, wap ≤200°C) / CF8 (304 Keluli Tahan Karat, untuk asid lemah dan bahan kimia am) / CF8M (316 Keluli Tahan Karat, untuk media yang mengandungi klorida dan air laut)
bola:SS304 / SS316 (Standard) / SS316L Gred Karbon Rendah (menentang kimpalan pasca kakisan antara butiran)
tempat duduk:PTFE (Standard, -20~200°C) / Gred Suhu Tinggi PPL (-29~280°C) / Gred Bertetulang PEEK (disesuaikan sahaja)
Piawaian Bebibir: Pad Pemasangan 3PC Injap Bebibir didatangkan standard dengan corak penggerudian ANSI B16.5 Kelas 150; piawaian lain termasuk DIN, JIS dan PN tersedia atas permintaan tersuai.

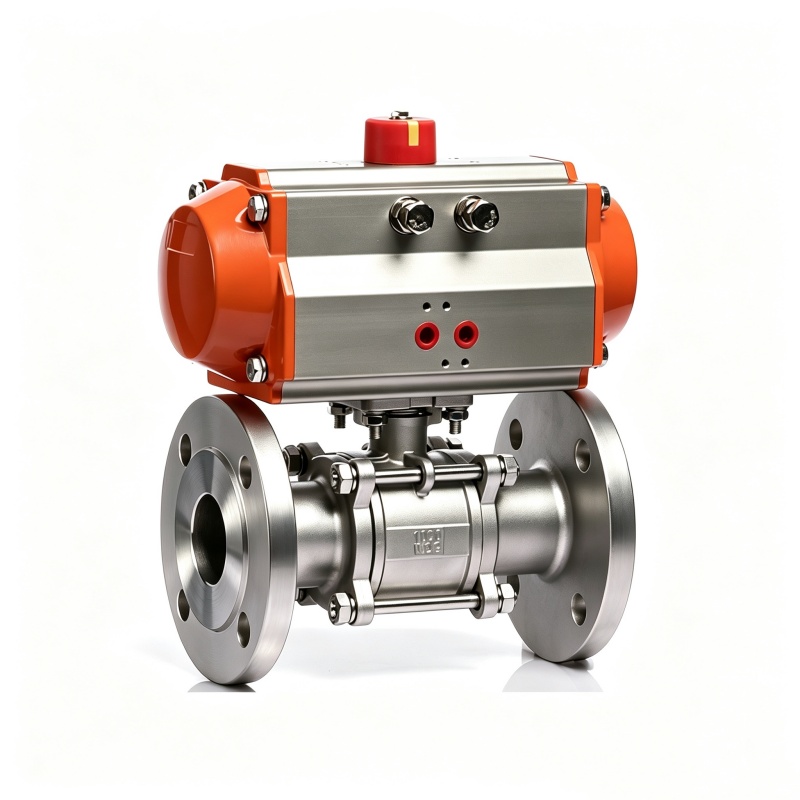

Saiz Penggerak: Untuk konfigurasi pneumatik atau penggerak elektrik, sahkan tork keluaran penggerak sepadan dengan tekanan operasi injap. Pelanggan dinasihatkan untuk memberikan tekanan sederhana, diameter nominal dan frekuensi pensuisan. Pasukan teknikal JOEPAI boleh menawarkan sokongan pengiraan saiz yang tepat.
| 1 | Kacang Hex | SS304/SS | 9 | Pencuci Tujahan | PTFE |
| 2 | Bolt | SS304/SS | 10 | Pembungkusan | PTFE |
| 3 | Pencuci Bolt | SS304/SS | 11 | Kelenjar | SS304/SS |
| 4 | Badan | WCB/CF8M/CF8 | 12 | pegang | SS304/SS |
| 5 | Cap | WCB/CF8M/CF8 | 13 | Pencuci Spring | SS304/SS |
| 6 | tempat duduk | PTFE | 14 | Kacang Batang | SS304/SS |
| 7 | bola | SS316/SS304/SS | 15 | Penutup Plastik | plastik |
| 8 | Batang | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Z-d |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
A: Servis berterusan sehingga 150°C. Untuk suhu yang lebih tinggi, kami menawarkan tempat duduk PPL atau PTFE yang diperkukuh (sehingga 260°C) – nyatakan semasa membuat pesanan.
J: Tidak. Ini adalah injap hidup/mati (terbuka sepenuhnya atau tertutup sepenuhnya). Untuk pengawalan aliran, kami mengesyorkan siri injap bola port V kami.
A: WCB untuk air/udara/wap; CF8 untuk asid ringan; CF8M untuk air laut, klorida dan bahan kimia yang agresif. Lihat jadual bahan di atas untuk panduan.
