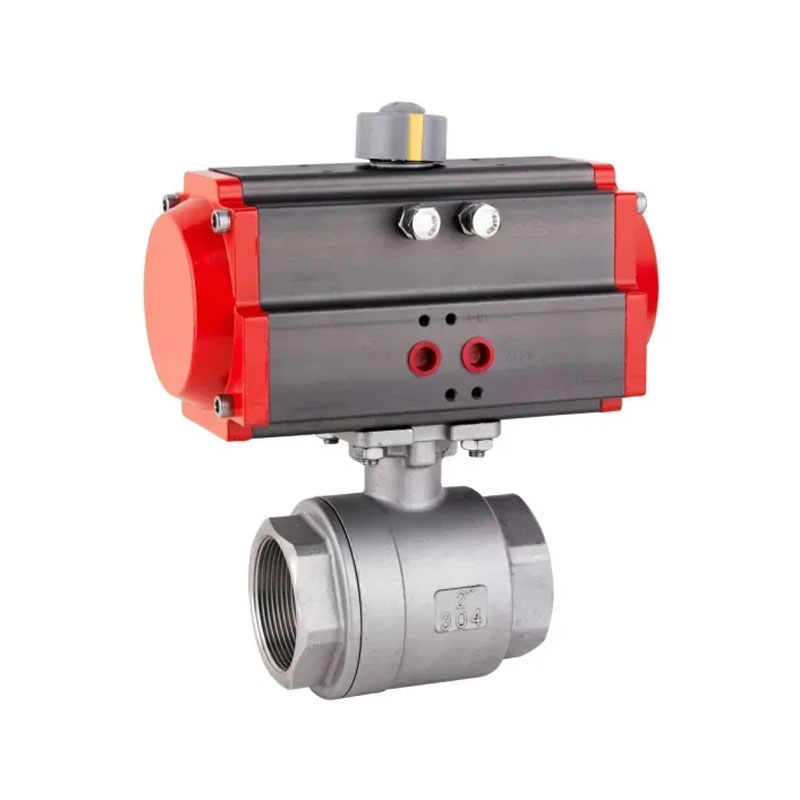

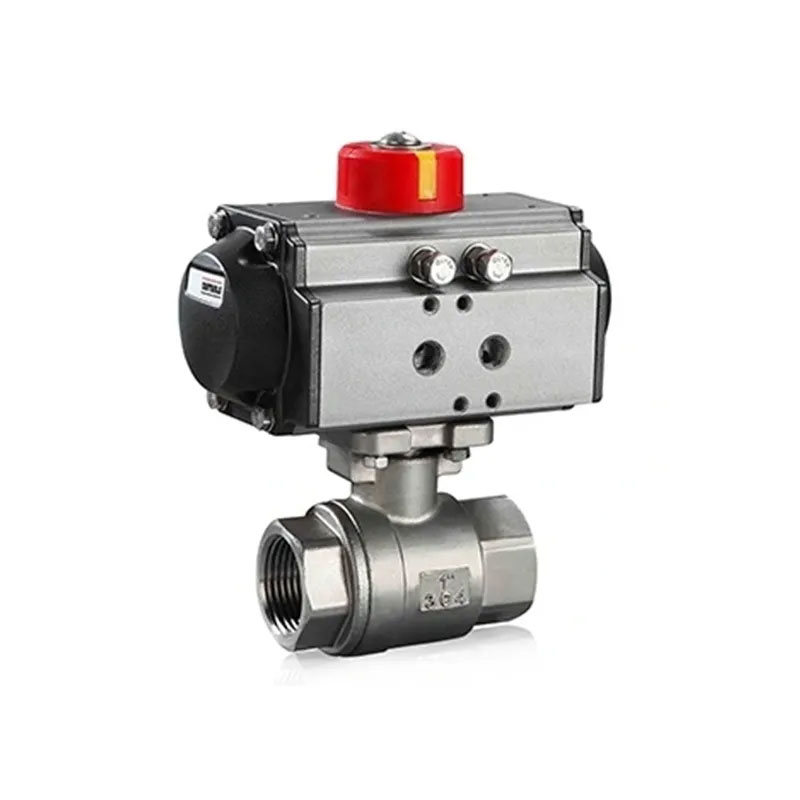

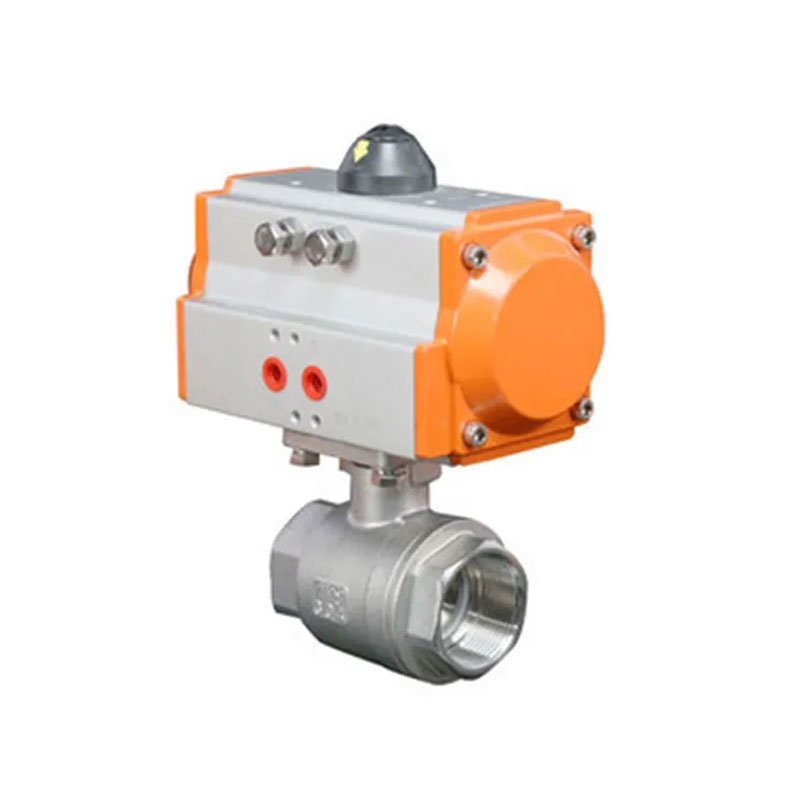

Di Joepai, kami pakar dalam menyediakan keluli tahan karat 2-pc Injap bola pneumatik yang menggabungkan kebolehpercayaan keluli tahan karat struktur dengan kemudahan pemacu pneumatik, direka khusus untuk kawalan bendalir automatik dalam pelbagai sistem perindustrian. Ia berulir Sambungan menjadikan pemasangan mudah dan pantas, menjadikannya injap yang sesuai untuk Sistem saluran paip dalam industri yang memerlukan kawalan automasi, seperti Kimia, Rawatan Air, HVAC, dll.
Reka bentuk struktur 2pc
Bore penuh
Spesifikasi Produk: 114 "-3
Reka bentuk struktur anti statik
Tekanan Kerja: 1000psi
Dilengkapi dengan platform peranti pemacu langsung ISO5211
Hujung berulir boleh dibuat dari bahan BSPT, NPT, DIN2999
Standard Thread: NPT, BSPT, DIN259, DIN2999, ISO228 Kelas A
Tekanan Max: 1000psi (PN64) W.O.G
Julat suhu: -20C ~ 232C
Sederhana yang sesuai: air, minyak, udara dan beberapa cecair yang menghakis
Pelabuhan penuh
Pad pemasangan langsung ISO5211
Batang Proof Out/Pelabuhan Penuh
Mengunci peranti
Penggabungan: manual atau penggerak
Badan pemutus pelaburan
Standard Bahan: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· Industri ringan
· Makanan dan minuman
· Farmaseutikal
· Minyak dan gas asli
· Pemisahan metalurgi dan udara
· Pembuatan pulpa dan kertas
· Rawatan air dan kumbahan
· Stesen kuasa dan sistem penjanaan kuasa
· Bahan kimia halus
| 1 | Badan | WCB/CF8M/CF8 | 8 | Pembungkusan | Ptfe |
| 2 | Cap | WCB/CF8M/CF8 | 9 | Kelenjar | SS304/SS |
| 3 | Tempat duduk | Ptfe | 10 | Mengendalikan | SS304/SS |
| 4 | Bola | SS316/SS304/SS | 11 | Mesin basuh musim bunga | SS304/SS |
| 5 | Batang | SS316/SS304/SS | 12 | Kacang batang | SS304/SS |
| 6 | Gasket | Ptfe | 13 | Mengunci sekeping | SS304/SS |
| 7 | Mesin basuh tujah | Ptfe | 14 | Penutup plastik | Plastik |
| NPS | Dn | D | L | H | H1 | Ra | Rb | Ra | Rb | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: Jenis sederhana, suhu, tekanan.
2: Jenis penggerak pneumatik: bertindak dua kali, bertindak tunggal.
3: Aksesori yang diperlukan: injap solenoid, pencari, maklum balas isyarat, udara
Pemprosesan sumber triad, mekanisme manual.
4: Diameter injap yang diperlukan, tekanan, kaedah memandu, kaedah sambungan,
Jenis struktur, dan bahan komponen utama injap.
