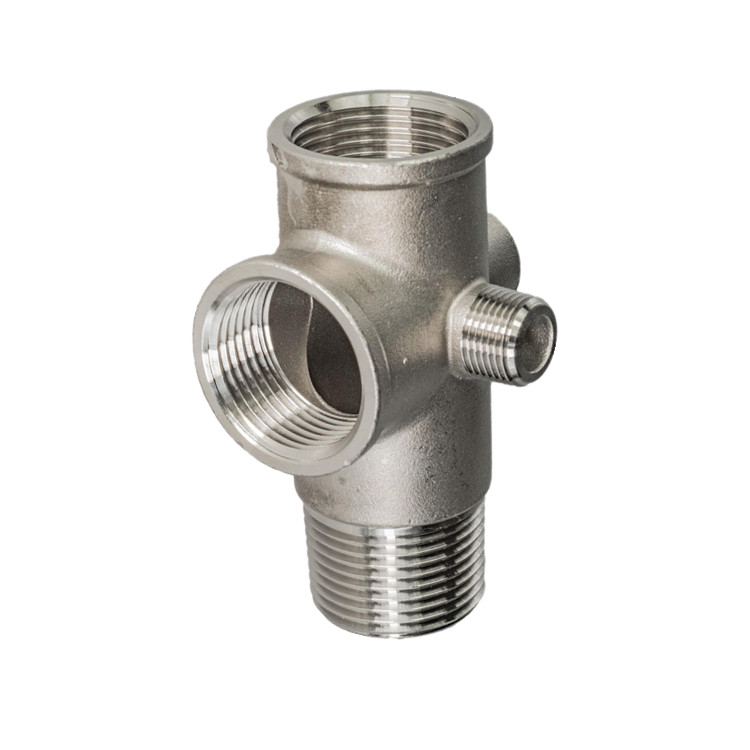

Penyambung Lima Hala Keluli Tahan Karat tanpa Injap Semak

Ciri teras Penyambung Lima Hala Keluli Tahan Karat tanpa Injap Semak yang dikeluarkan oleh Kilang Joepai ialah badan injap itu sendiri mempunyai lima port: 1" perempuan x 1" perempuan x 1" lelaki x 1/4" perempuan x 1/4" lelaki. Ia adalah komponen penyambung semata-mata dengan saluran berongga dalaman dan tiada bahagian yang bergerak, dan tidak mempunyai sebarang fungsi kawalan seperti untuk mengumpul atau mengawal injap. unit kawalan sistem pam kecil, penyambung lima hala bertindak sebagai platform pelekap bersepadu padat, menghimpunkan semua komponen pemantauan dan perlindungan utama.

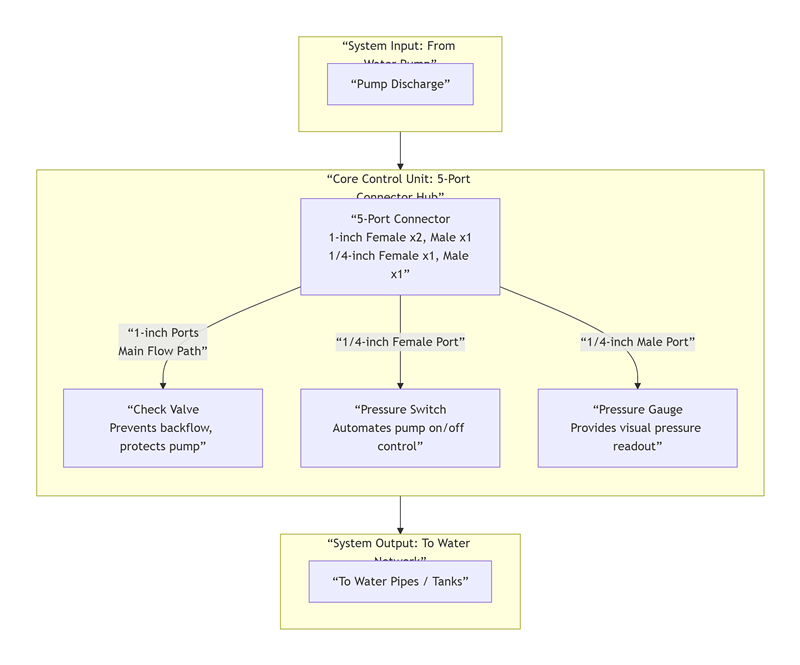

Butiran Komposisi Sistem:

Penyambung lima hala: Rangka kerja teras sistem, menyambungkan semua komponen menjadi satu keseluruhan, meminimumkan sambungan paip dan mengurangkan risiko kebocoran.

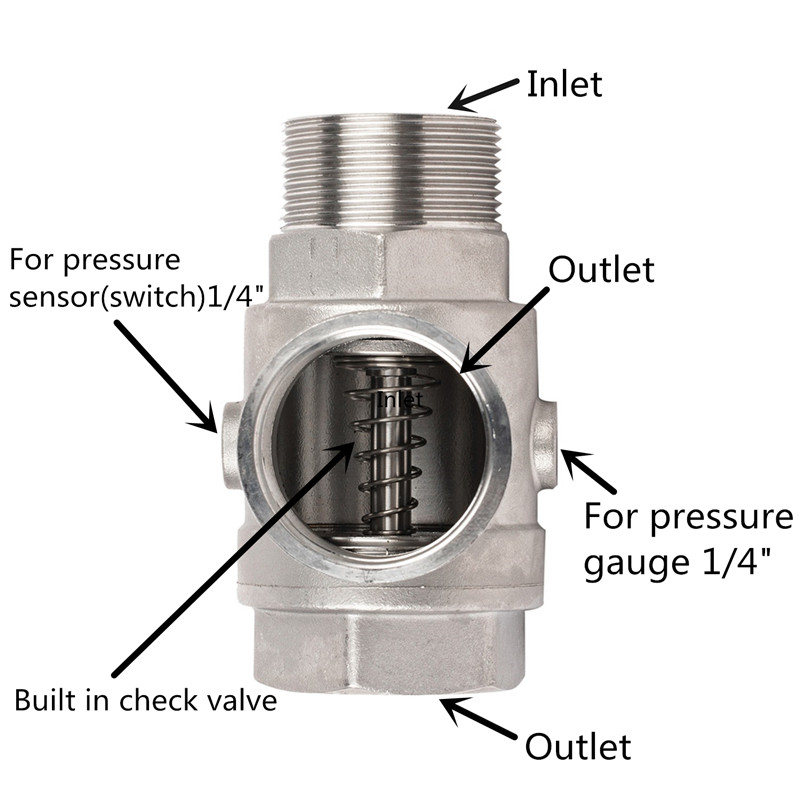

Antara muka: Port wanita 1 inci (salur masuk air), port lelaki 1 inci (saluran keluar air), port wanita 1 inci lagi (untuk menyambungkan injap sehala), port wanita 1/4 inci (untuk menyambung suis tekanan), port lelaki 1/4 inci (untuk menyambungkan tolok tekanan).

Laluan utama (masuk dan alur keluar): Menyambung alur keluar pam ke paip yang menuju ke titik air, dan merupakan laluan aliran utama medium.

Injap sehala 1 inci: Ini ialah "pengawal keselamatan" sistem. Ia menghalang aliran balik air apabila pam berhenti, mengelakkan kejutan tukul air dan putaran terbalik pendesak pam, dan penting untuk melindungi pam.

Suis tekanan 1/4 inci: Ini ialah "otak automatik" sistem. Ia memantau tekanan sistem, memulakan pam apabila tekanan jatuh di bawah had bawah yang ditetapkan dan menghentikan pam apabila ia mencapai had atas, mencapai operasi automatik sepenuhnya.

Tolok tekanan 1/4 inci: Ini ialah "mata status" sistem. Ia menyediakan paparan tekanan masa nyata dan intuitif untuk penyahpepijatan, pemerhatian dan penyelesaian masalah.

Ciri-ciri Produk

Penyambung 5 hala Joepai kerana bahan keluli tahan karat, meningkatkan rintangan kakisan, kekuatan dan tahap kebersihan dengan ketara melalui penggunaan keluli tahan karat, sekali gus meluaskan julat penggunaannya. Ia menjadi lebih tahan lama dan lebih bersih. Kelebihan terasnya termasuk:

Rintangan kakisan yang sangat baik: Ia boleh menahan kakisan daripada wap, asid dan bes lemah, pelbagai bahan kimia, dan persekitaran air laut, menawarkan hayat perkhidmatan yang jauh melebihi injap loyang.

Kekuatan dan ketahanan yang tinggi: Ia boleh menahan tekanan sistem yang lebih tinggi (biasanya PN16/PN25, dan sehingga PN40 atau lebih tinggi) dan lonjakan tekanan.

Prestasi kebersihan yang unggul: Permukaan licin menghalang pertumbuhan bakteria dan mudah dibersihkan dan disinfeksi. Dengan penggilap cermin atau rawatan penggilap elektrolitik, ia boleh memenuhi piawaian gred makanan atau kebersihan.

Julat suhu yang luas: Sesuai untuk wap suhu tinggi atau media suhu rendah.

Bahan

Cast Keluli Tahan Karat ASTM A 351 CF8 / SS 304; Keluli Tahan Karat ASTM A 351 CF8M / SS 316;

Spesifikasi Teknikal

Diameter Nominal: 1"~2" (DN25 hingga DN50)

Tekanan Nominal: PN16 hingga PN25(1.6MPa ~ 2.5MPa)

Suhu Kerja: -20 ℃ hingga 232 ℃

Standard Berbenang:BSP(G),BSPT(Rc),NPT

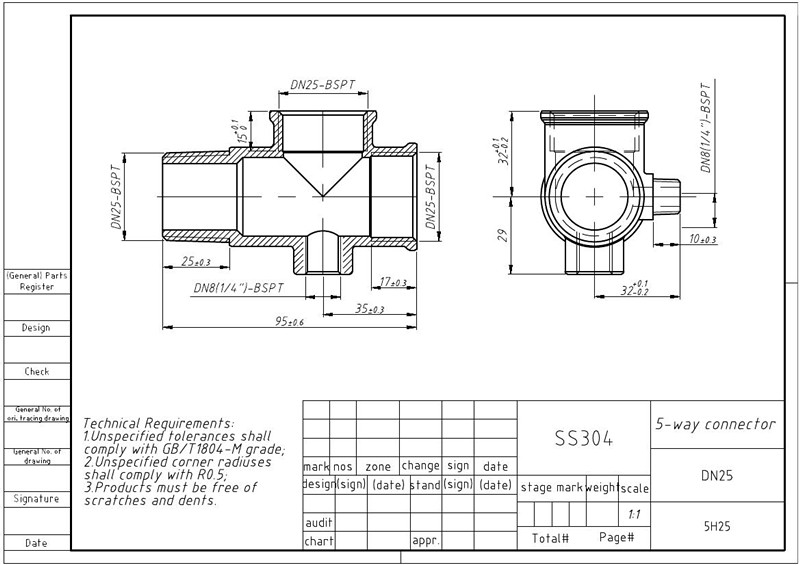

Melukis

Penyesuaian berdasarkan reka bentuk yang disediakan disokong.

Aplikasi Khusus 5-Port Sambungtor

Jika sistem anda sudah mempunyai injap sehala yang berasingan, atau jika anda tidak memerlukan fungsi injap sehala sama sekali dan hanya memerlukan "manifold" yang boleh dipercayai, maka Penyambung 5-Port ialah pilihan yang paling menjimatkan dan mudah. Nilainya terletak pada memudahkan susun atur paip dan mengurangkan bilangan pemasangan berasingan. Senario khusus termasuk:

Pemantauan dan Persampelan berbilang titik

Senario:  Berbilang cawangan perlu diketuk daripada saluran paip utama untuk memasang instrumen pemantauan.

Contoh: Menyambungkan tolok tekanan, pemancar tekanan (sensor) dan injap keselamatan secara serentak. Penyambung lima hala menyediakan titik pelekap berpusat dan stabil untuk mereka.

Pengagihan dan Pengumpulan Cecair

Senario:  Satu aliran bendalir perlu diagihkan sama rata kepada berbilang cabang selari atau berbilang aliran bendalir perlu dikumpulkan ke dalam satu aliran.

Contoh: Mengagihkan air penyejuk daripada paip air penyejuk utama kepada tiga peralatan bebas yang memerlukan penyejukan; atau mengumpul berbilang saluran air balik ke dalam satu paip air balik utama.

Pengujian Sistem, Pengudaraan atau Pengeringan

Senario:  Antara muka tambahan sementara atau kekal perlu disediakan untuk sistem.

Contoh: Antara muka untuk pembilasan sistem, antara muka injap bolong udara automatik atau antara muka injap longkang.
