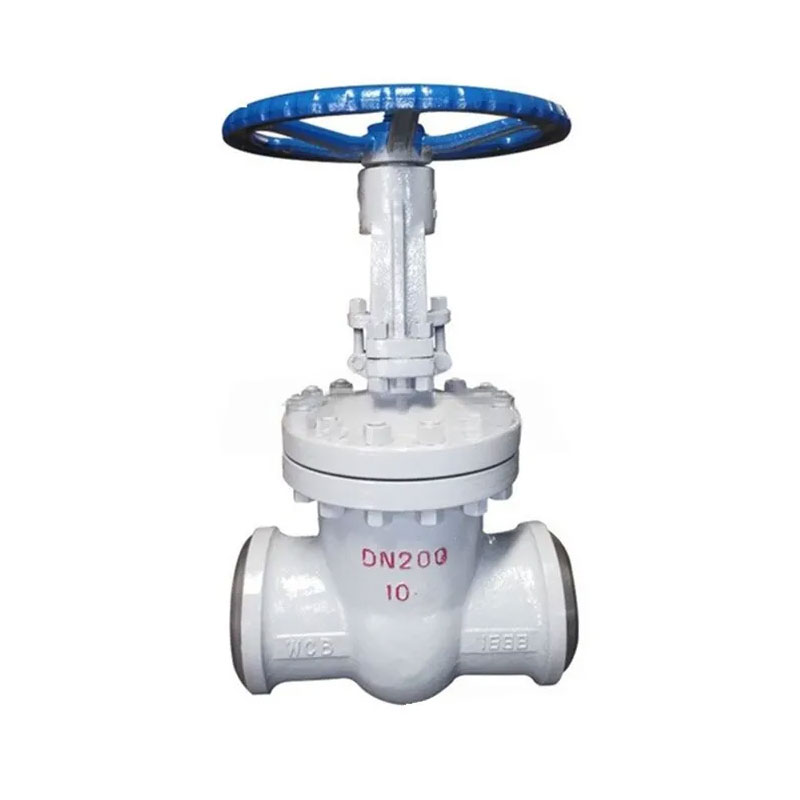

Tekanan Tinggi Cast Steel Gate Valve PN16

Joepai telah merancang injap pintu keluli tekanan tinggi yang berkualiti tinggi PN16 untuk keadaan tekanan tinggi, yang mengamalkan teknologi pembentukan keluli cast maju dan mempunyai kekuatan yang stabil, pengedap yang baik dan rintangan tekanan. Ia digunakan dalam petroleum, kimia, loji kuasa, bekalan air dan saliran, dan sistem saluran paip perindustrian, dan juga boleh menyesuaikan diri dengan air, stim, minyak dan media menghakis.

Hantar Pertanyaan

Penerangan Produk

Joepai Tekanan Tinggi Cast Steel Gate Valve PN16, badan injap mempunyai struktur padat dan rintangan kakisan yang sangat baik.

Produk kami adalah Dieksport secara meluas ke Eropah, Asia Tenggara, Amerika Selatan, Timur Tengah dan kawasan lain, dan mematuhi pelbagai piawaian kebangsaan seperti DIN, ANSI, API, ISO, CE, dll.

Piawaian produk

1. Design & Pembuatan: GB122234
2.Face to Face: GB12221
3. Dimensi FLANGE: GB9113 JB79
4. Penilaian Tekan & Suhu: GB9131
5. Pengecualian & Ujian: GB/T13927 JB/T9092

Ciri -ciri produk

1. struktur struktur, reka bentuk rasional, ketegaran tinggi, laluan aliran licin, dan rintangan aliran rendah.
2. Permukaan yang diperbuat daripada keluli tahan karat dan aloi keras untuk dilanjutkan hayat perkhidmatan.
3. Pembungkusan grafit fleksibel memastikan pengedap yang boleh dipercayai dan operasi mudah.
4. Kaedah Aktif: Manual, Pneumatik, Elektrik, atau Gear-Driven.
5. Jenis -jenis Struktur: Cakera tunggal baji fleksibel, cakera tunggal baji tegar, atau cakera berganda.

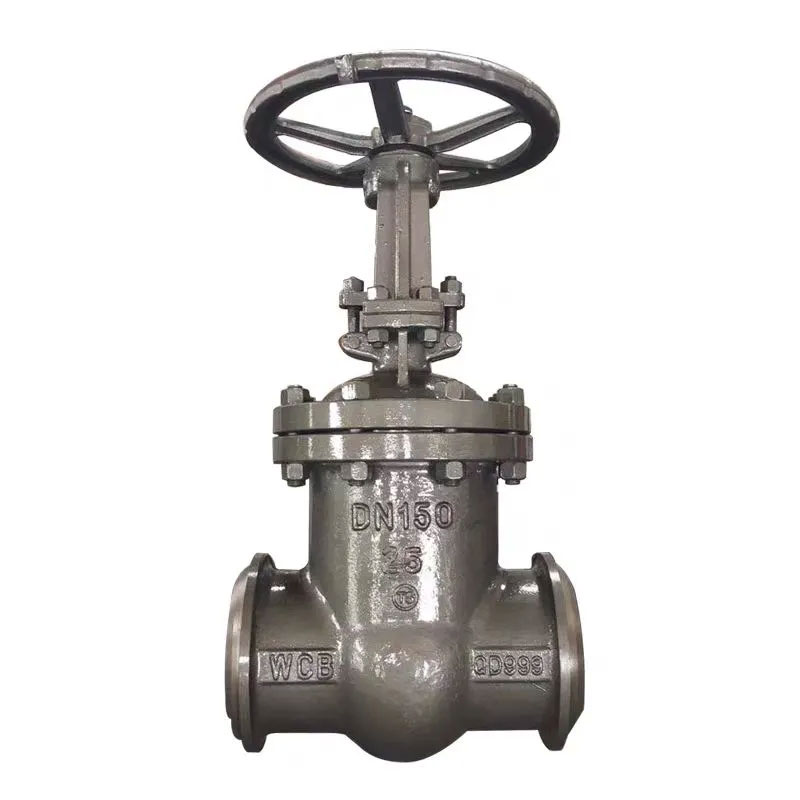

High Pressure Cast Steel Gate Valve PN16

Bahan Komponen Utama

Body & Bonnet	Cakera & tempat duduk	Batang	Kacang batang	Pembungkusan	Handwheel
Keluli karbon	Keluli karbon berkualiti tinggi + aloi keras/keluli tahan karat	Keluli tahan karat Cr	Aluminium Bronze	Pembungkusan asbestos grafit	Besi tuang yang mudah dibentuk
Cr-ni-ti Steel	Keluli tahan karat + aloi keras	Cr-ni-keluli tahan karat	Aluminium Bronze	Pembungkusan PTFE-Impregnated	Besi tuang yang mudah dibentuk
Cr-in-i-If Steel	Keluli tahan karat + aloi keras	Cr-Mo-the Stainless Steel	Aluminium Bronze	Pembungkusan PTFE-Impregnated	Besi tuang yang mudah dibentuk
Cr-Mo Steel	Aloi keluli + aloi keras	Cr-Mo-Al Steel	Aluminium Bronze	Asbestos fleksibel + 33.4	Besi tuang yang mudah dibentuk

Dimensi utama:

1.6Pump	Saiz	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2.5mpa	Saiz	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0mpa	Saiz	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	Saiz	Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Pemasangan produk

1. Bersihkan bahagian dalam injap pintu keluli tekanan tinggi PN16 sebelum pemasangan, dan tidak ada kekotoran pada ruang injap dan permukaan pengedap.
2. Ketatkan bolt yang menghubungkan setiap bahagian secara sama rata dengan kekerasan.
3. Periksa sama ada bahagian pengisiannya dimampatkan dengan ketat, pastikan pengedap pengisian adalah ketat, dan pintu masuk boleh dibuka secara fleksibel dan ditutup.
4. Sebelum pemasangan, periksa model injap, saiz, dan maklumat lain, dan pastikan arah aliran medium selaras dengan arah aliran yang ditentukan.
5. Semasa pemasangan, sejumlah ruang harus ditinggalkan untuk memudahkan operasi pemacu injap.
6. Tegas ikut arahan pada gambarajah pendawaian untuk mengatur pendawaian peranti pemacu.
7. Selepas pemasangan, perlu mengekalkannya secara teratur.

High Pressure Cast Steel Gate Valve PN16
