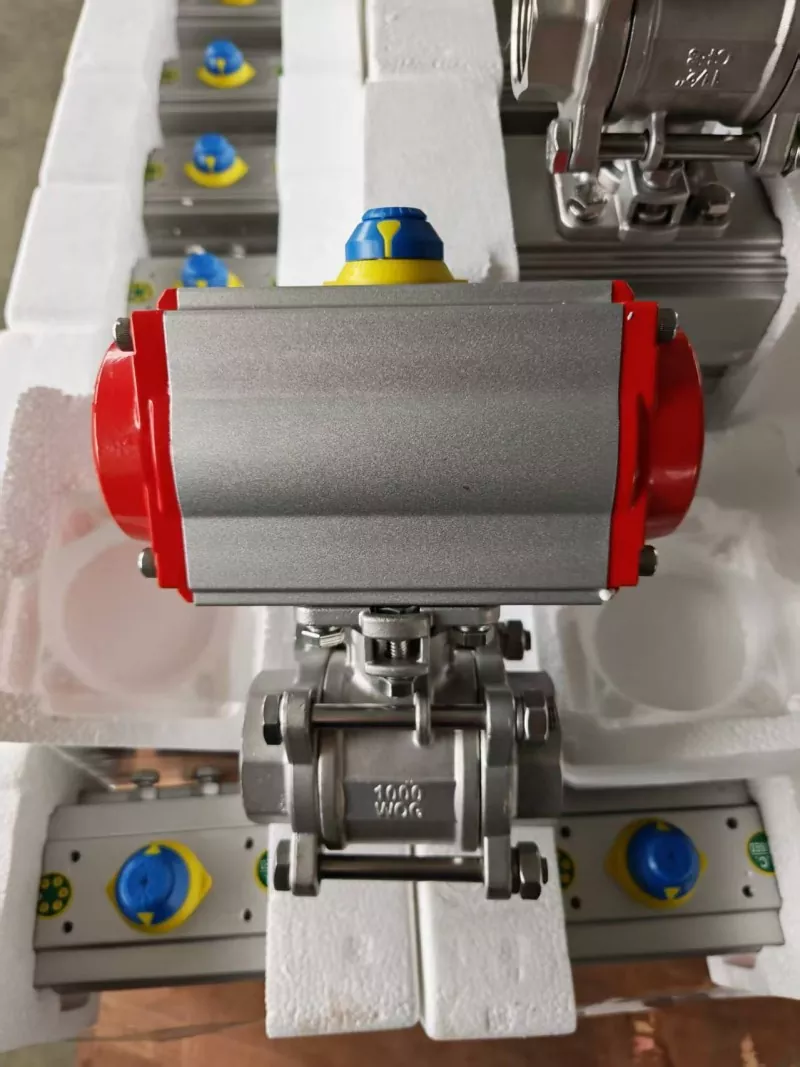

TheInjap Bola Pneumatik 3 Kepingmenggabungkan pembinaan badan tiga keping tugas berat dengan penggerak pneumatik kitaran tinggi yang padat. Direka untuk kedua-dua aplikasi kawalan hidup/mati dan modulasi, injap ini memberikan sifar kebocoran, penurunan tekanan rendah dan hayat perkhidmatan yang panjang dalam persekitaran proses yang mencabar.
Tersedia dengan pengedap lembut PTFE atau pengedap keras logam, dan serasi dengan penggerak tindakan tunggal (pemulangan spring) atau dwitindakan, injap bola pneumatik Joepai 3 keping menawarkan automasi fleksibel untuk sistem saluran paip anda.
|
Ciri |
Faedah |
|
Reka bentuk badan 3 keping |
Penyelenggaraan sebaris yang mudah – ganti tempat duduk/pengedap tanpa menanggalkan kerja paip |
|
Bola terapung |
Pengedap yang boleh dipercayai di bawah tekanan tinggi |
|
PTFE atau meterai keras logam |
Sifar kebocoran (≤0.0005 ml/j, ANSI Kelas VI) |
|

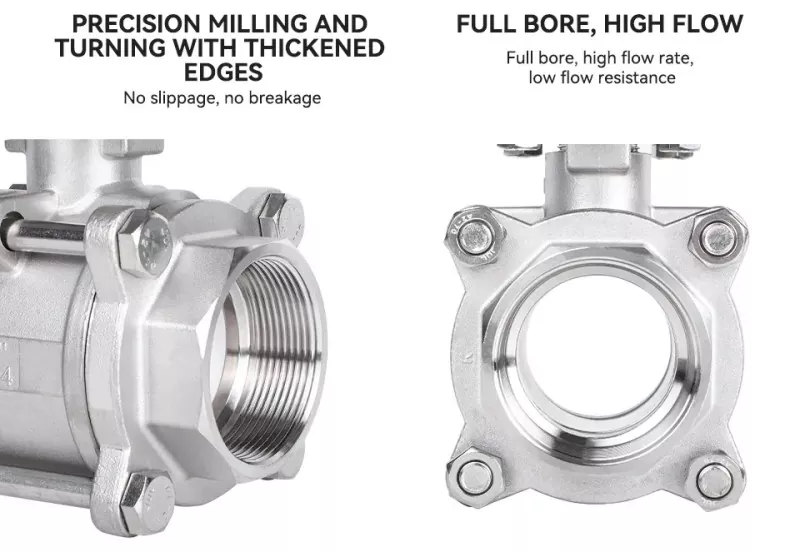

Gerek penuh / gerek berkurang |
Penurunan tekanan minimum, penjimatan tenaga |
|
Lakonan tunggal (mulangan musim bunga) |
Fail-safe: ditutup secara automatik apabila kehilangan udara |
|
Berlakon dua kali |
Tork yang lebih tinggi, berbasikal lebih pantas |
|
Julat suhu yang luas |
-40 ℃ hingga 425 ℃ (PTFE ke meterai logam) |
|
Sambungan berbilang standard |
ANSI / DIN / JIS bebibir atau berulir |
Penggerak pneumatik menggunakan udara termampat untuk memutar injap bola 90° untuk kawalan buka/tutup. Di bawah ialah prinsip operasi standard untuk penggerak dua lakonan dan satu lakonan.
Tiada spring – memerlukan bekalan udara di kedua-dua belah untuk operasi
|
Tindakan |
Air SuPelabuhan pply |
Pelabuhan Ekzos |
Pergerakan Omboh |
Status Injap |
|
Buka Injap |
Pelabuhan 2 |
Pelabuhan 4 |
Omboh bergerak ke luar |
Buka |
|
Tutup Injap |
Pelabuhan 4 |
Pelabuhan 2 |
Omboh bergerak ke dalam |
tertutup |

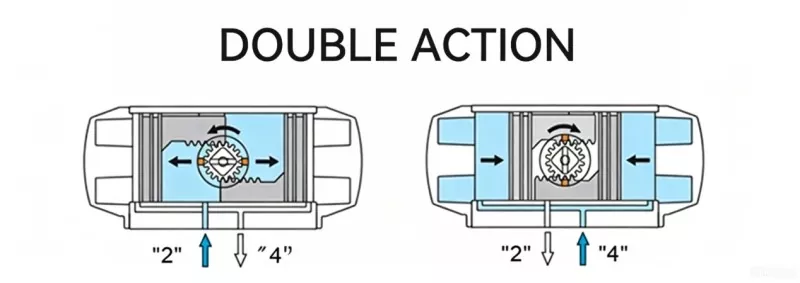

Penerangan rajah (lakonan berganda):
Port 2 = pengambilan untuk membuka injap – udara termampat memacu dua omboh
Port 4 = pengambilan untuk menutup injap – udara termampat memacu dua omboh ke arah tengah
Spring menyediakan penutupan yang selamat apabila bekalan udara hilang
|
Tindakan |
Air SuPelabuhan pply |
Pelabuhan Ekzos |
Negeri Spring |
Status Injap |
|
Buka Injap |
Pelabuhan 2 |
Pelabuhan 4 |
Spring dimampatkan |
Buka |
|
Tutup Injap |
Udara habis dari Pelabuhan 2, keluaran musim bunga |
Port 4 (pilihan) |
Musim bunga memanjang |
tertutup |

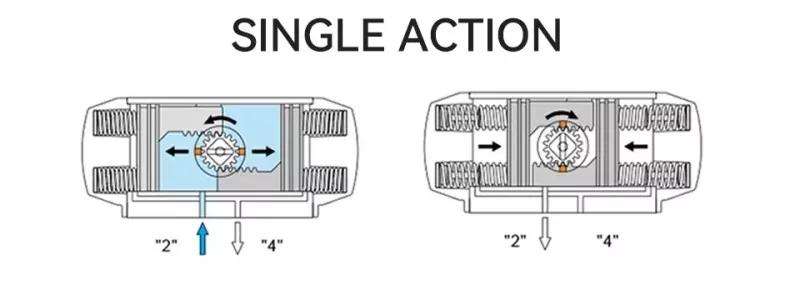

Penerangan rajah (lakonan tunggal):
Port 2 = pengambilan untuk membuka injap – tekanan udara memampatkan spring, menggerakkan omboh ke luar
Port 4 (atau ruang spring) = apabila udara habis dari Port 2, daya spring mengembalikan omboh ke kedudukan tertutup
Kadar kebocoran statik ≤0.0005 ml/j, memenuhi standard ANSI Kelas VI. Meterai lembut PTFE untuk media am, meterai keras logam untuk media suhu tinggi atau kasar.
Reka bentuk gerek penuh menyediakan laluan aliran paip hampir lurus, mengurangkan kehilangan tekanan sistem dan menjimatkan tenaga pengepaman.
Bahan badan: Keluli karbon, WCB, SS304, SS316L. Rawatan anti-karat khas memanjangkan hayat perkhidmatan dalam air, minyak, gas dan media menghakis ringan.
Positioner – isyarat 4-20mA untuk kawalan modulasi, ketepatan ±0.1%
Suis had – maklum balas kedudukan buka/tutup
Injap solenoid – 24V DC / 220V AC untuk kawalan hidup/mati jauh
FRL (Penapis, Pengawal Selia, Pelincir) – bekalan udara bersih dan terkawal
Pemantauan pintar bersepadu menyediakan amaran kerosakan awal sehingga 180 jam, mengurangkan masa henti yang tidak dirancang sebanyak lebih 40%.
|
Parameter |
Nilai |
|
Jenis injap |
|
|
Julat saiz |
DN6 hingga DN100 (3/8" hingga 4") |
|
Penilaian tekanan |
PN16 / PN25 / PN40 / PN63 |
|
Bahan badan |
SS304 / SS316 / Keluli karbon WCB |
|
Bahan tempat duduk |
PTFE (lembut) / PEEK atau logam (kedap keras) |
|
Julat suhu |
-40 ℃ hingga 425 ℃ |
|
Tamatkan sambungan |
Bebibir (ANSI/DIN/JIS) atau berulir (NPT/BSP) |
|
Jenis penggerak |
Pneumatik - lakonan tunggal (pulangan musim bunga) atau dua tindakan |
|
Pengenalan pelabuhan |
Port 2 dan Port 4 (standard industri) |
|
Aksesori pilihan |
Injap solenoid, suis had, penentu kedudukan, FRL |
Pemprosesan petrokimia & kimia
Penghantaran gas perbandaran
Rawatan air dan air sisa
Penjanaan kuasa
Makanan & farmaseutikal (versi kebersihan tersedia)
Metalurgi dan kawalan cecair industri
|
Perkhidmatan |
Butiran |
|
Waranti |
12 bulan dari tarikh penghantaran (bahan & mutu kerja) |
|
Kejuruteraan tersuai |
Pengubahsuaian atas permintaan untuk aplikasi unik |
|
Sokongan teknikal |
24/7 melalui e-mel atau talian hotline |
|
OEM/ODM |
Tersedia – reka bentuk acuan, pemilihan bahan, penyepaduan aksesori |
