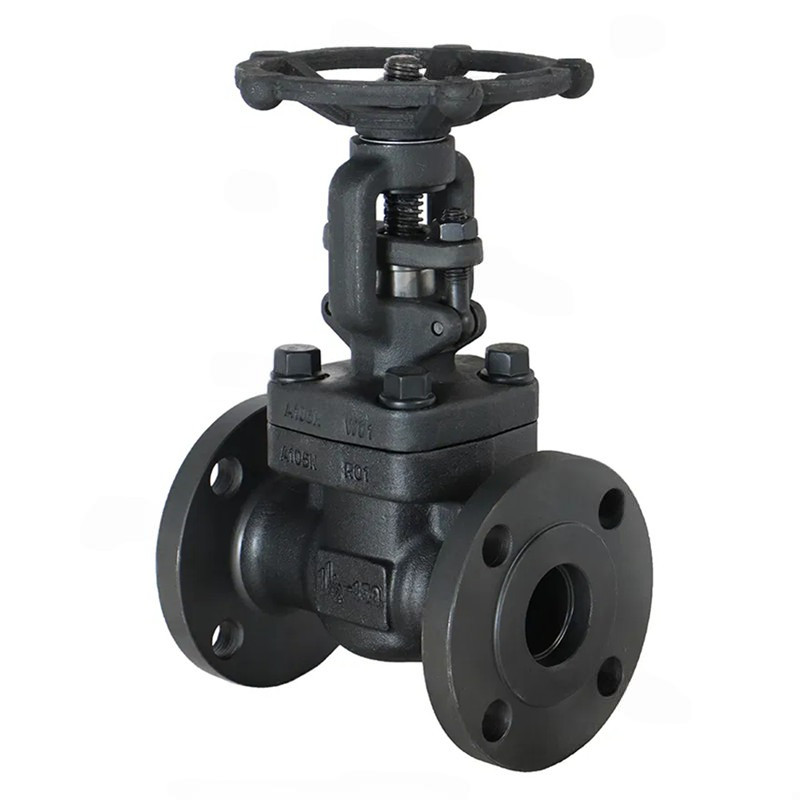

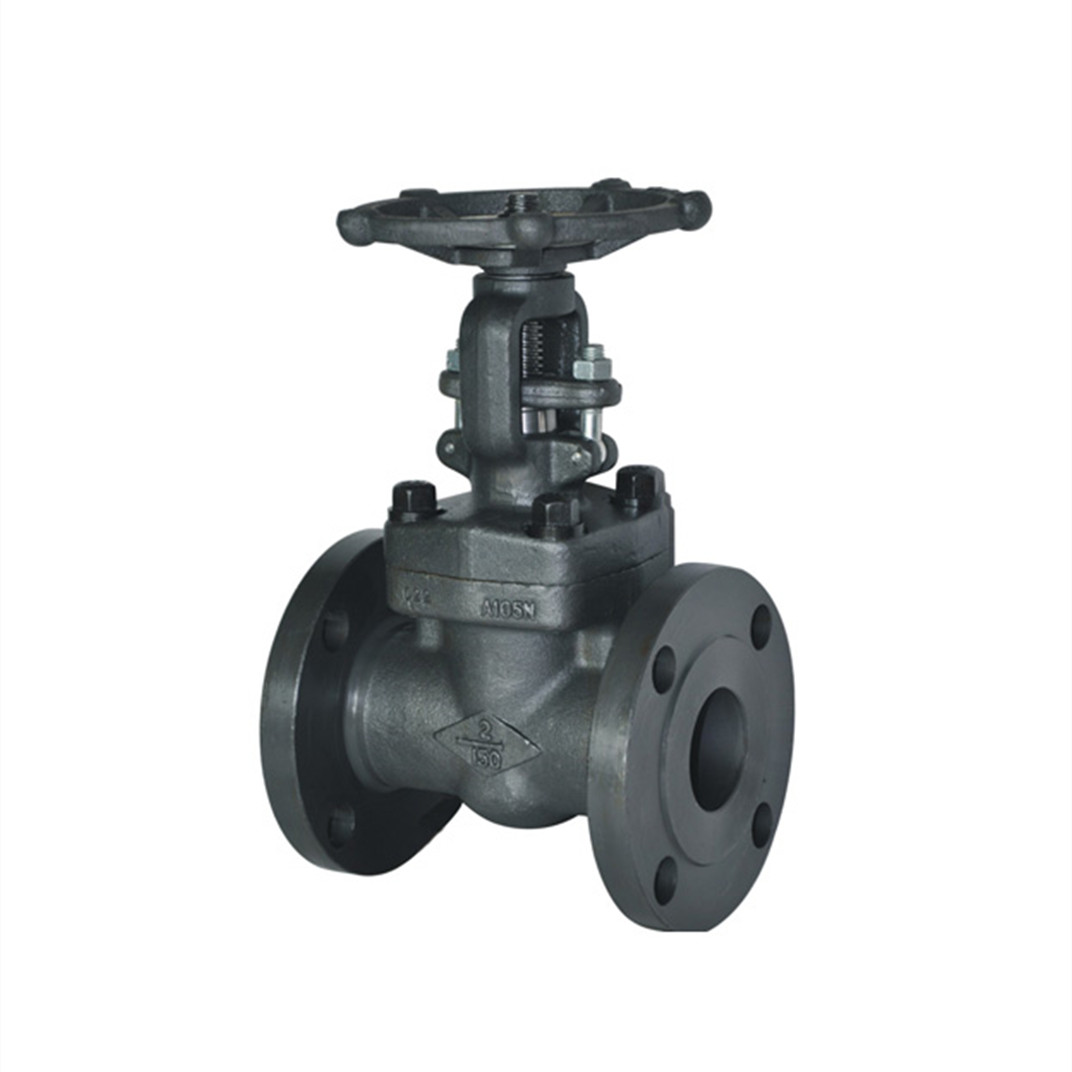

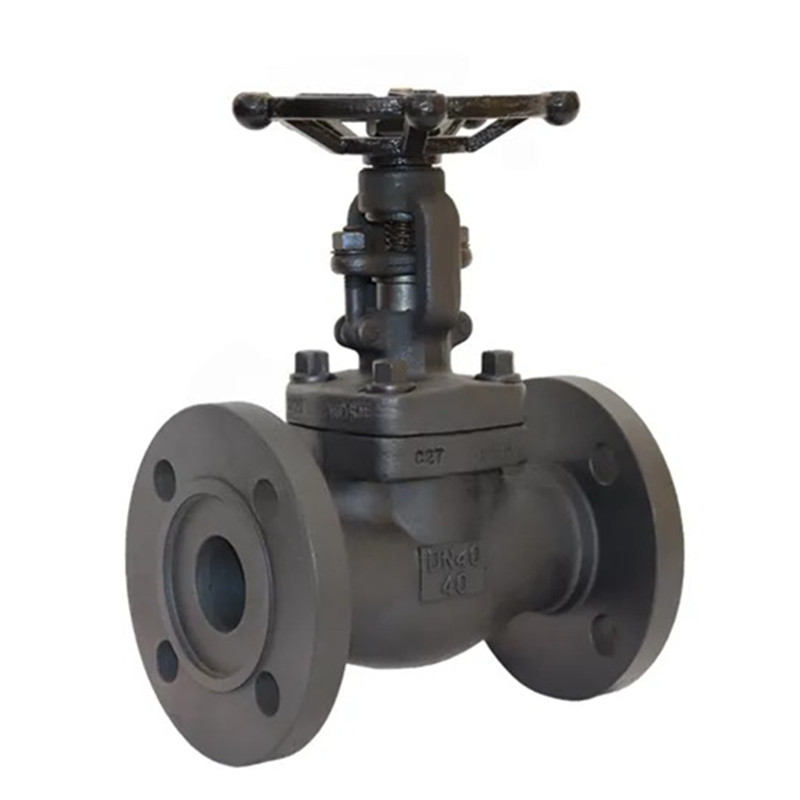

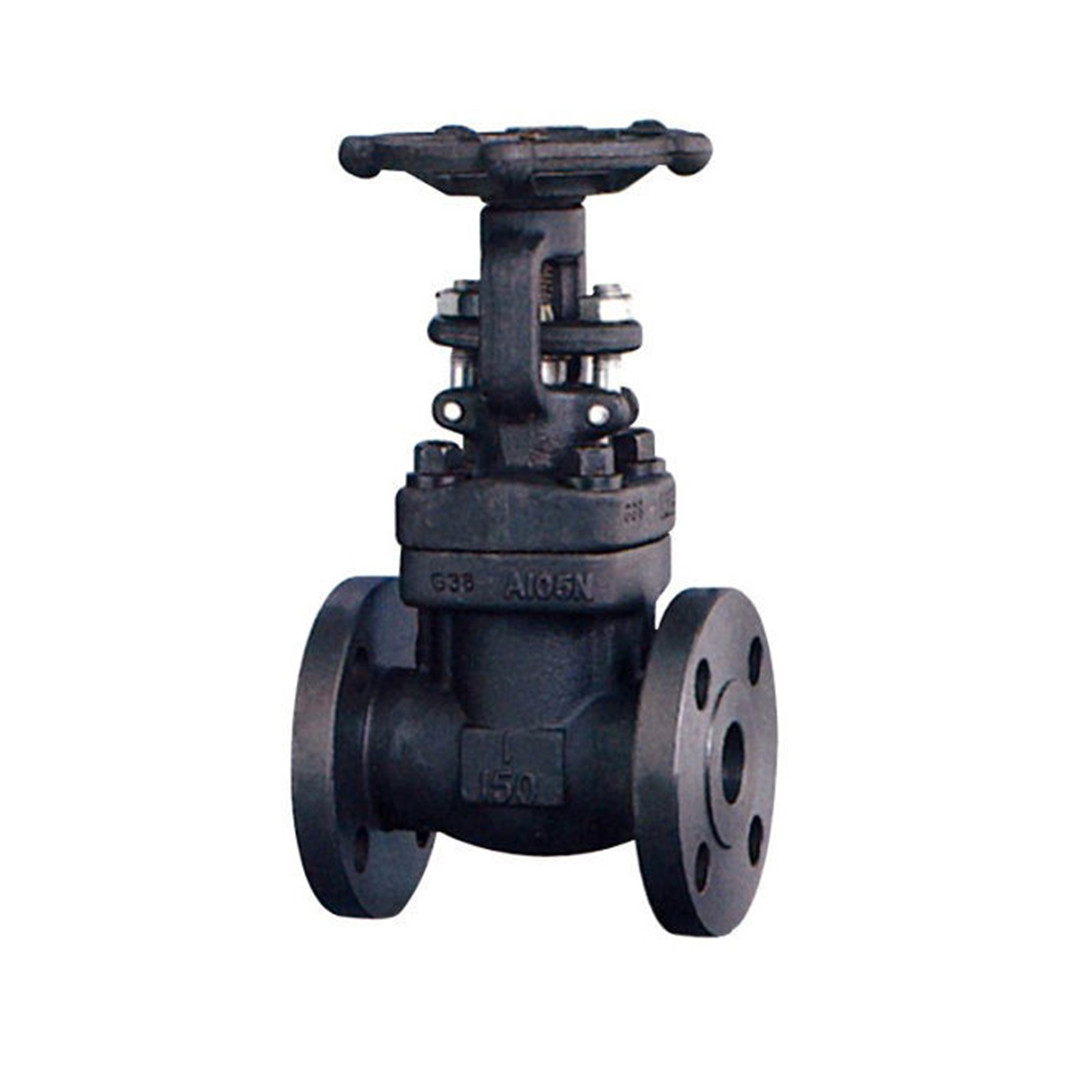

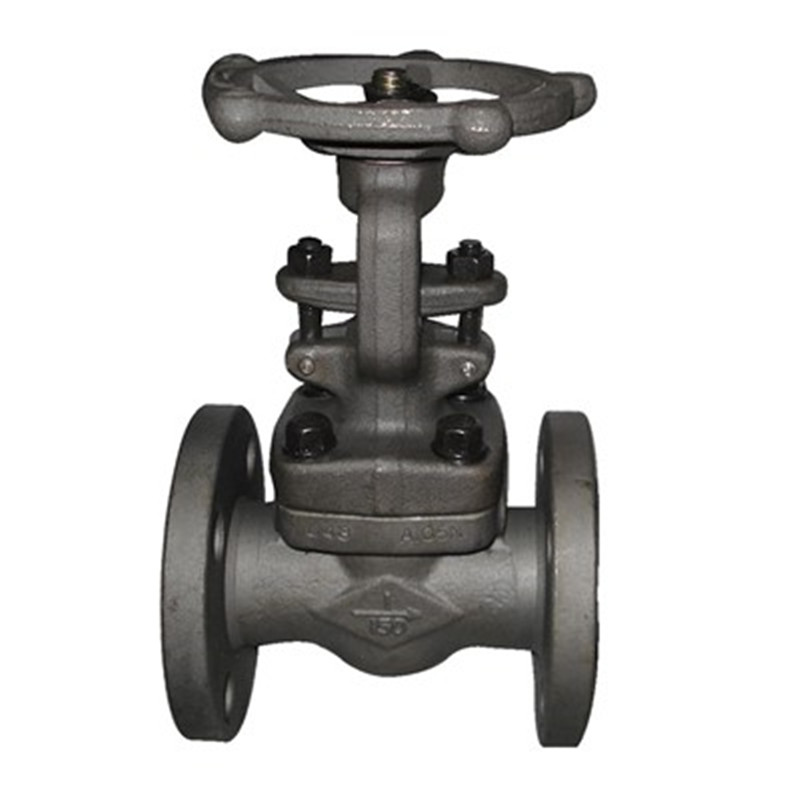

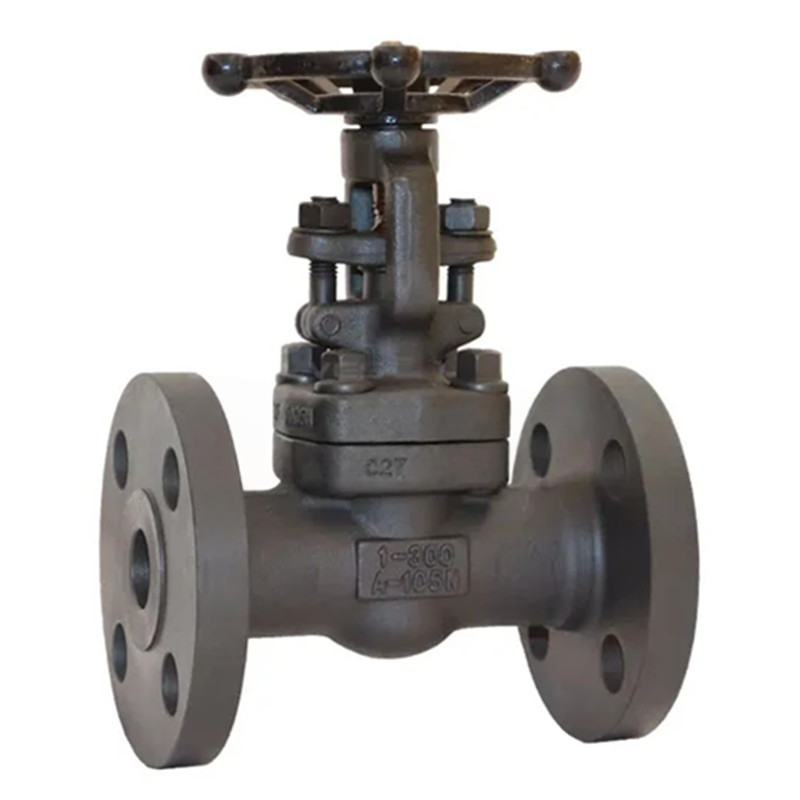

Injap pintu flange keluli palsu bersepadu

Joepai tahan lama Injap Gerbang Flange Paling Bersepadu adalah sejenis injap pintu dengan sambungan bebibir, yang merupakan kaedah sambungan yang paling biasa. Injap pintu flange stabil dan boleh dipercayai apabila digunakan dalam saluran paip, jadi mereka sering digunakan dalam saluran paip tekanan tinggi.

Hantar Pertanyaan

Penerangan Produk

Komponen pembukaan dan penutupan Joepai Advanced Advanced Injap Flange Gate Flange Injap adalah pintu gerbang, dan arah pergerakan pintu gerbang berserenjang dengan arah bendalir. Injap pintu hanya boleh dibuka sepenuhnya dan ditutup sepenuhnya, dan tidak boleh diselaraskan atau dilancarkan. Injap pintu mempunyai dua permukaan pengedap, dan injap pintu mod yang paling biasa digunakan mempunyai dua permukaan pengedap yang membentuk bentuk baji. Sudut baji berbeza dengan parameter injap, biasanya 50 darjah, dan 2 ° 52 'apabila suhu sederhana tidak tinggi. Gerbang injap pintu baji boleh dibuat secara keseluruhan, yang dipanggil pintu tegar; Ia juga boleh dijadikan gerbang yang boleh menghasilkan sedikit ubah bentuk untuk memperbaiki prosesnya dan mengimbangi sisihan sudut permukaan pengedap semasa pemprosesan. Gerbang jenis ini dipanggil pintu elastik.

Ciri Produk:

Saiz: 1/2 ''-2 '' (DN15 ~ DN50)

Penilaian Tekanan: 150lb-600lb/PN16 ~ PN100/10K ~ 60K)

Bahan: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800

Suhu yang sesuai: -29ºC ~ 429ºC.

Sederhana yang sesuai: Air, stim, minyak dan gas asli dan lain -lain.

Piawaian Produk:

Reka Bentuk dan Pembuatan Conformto: API602, BS5352, ANSI B16.34

Dimensi yang dikimpal soket mematuhi ANSI B16.11, JB/T1751

Skru berakhir dimensi mematuhi ANSI B1.20.1, JB/T7306

Butt-Diffed sesuai dengan ANSI B16.25, JB/T12224

FLANGE ENDS sesuai dengan ANSI B16.5, JB79

Ujian dan Pemeriksaan Sesuai dengan: API598, GB/T13927, JB/T9092

Permohonan produk

Injap pintu flange keluli yang bersepadu sesuai untuk saluran paip dalam pelbagai keadaan kerja seperti petroleum, kimia, farmaseutikal, baja, dan industri kuasa dengan tekanan nominal dari 4.0 megapascals hingga 10.0 megapascals (1 megapascal = 10 kilogram) Ia tidak boleh digunakan untuk memotong atau menyambungkan media saluran paip dan tidak boleh diselaraskan atau dilancarkan. Media yang berkenaan termasuk air, minyak, stim, media berasid, dll.

Spesifikasi bahan standard

Tidak.	Nama bahagian	CS ke ASTM	Mengenai ASTM	SS ke ASTM
		Taipkan A105	Taip F22	Taip F304 (L)		Taip F316 (L)
1	Badan	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
2	Cincin tempat duduk	A276 420	A276 304	A276 304 (l)		A276 316 (l)
3	Baji	A276 410 & 430	A182 F304	A182 F304 (L)		A182 F316 (L)
4	Batang	A182 F6	A182 F304	A182 F304 (L)		A182 F316 (L)
5	Gasket	Grafit SS + beralun		SS + PTFE
6	Bonnet	A105	A182 F22	A182 F304 (L)		A182 F316 (L)
7	Bonnet Bolt	A193 B7	A193 B16	A193 B8		A193 B8M
8	Pin	A276 420		A276 304
9	Kelenjar	A276 410		A182 F304 (L)		A182 F316 (L)
10	Kelenjar eyebolt	A193 B7	A193 B16	A193 B8		A193 B8M
11	Bebibir kelenjar	A105	A182 F11	A182 F304 (L)		A182 F316 (L)
12	Kelenjar kacang	A193 2H	A194 4	A194 8		A194 8m
13	Kacang kuk	A276 410
14	H.W. Kunci kacang	A194 2H	A194 4	A194 8		A194 8m
15	Nameplate	Ss
16	Roda tangan	A197
17	Gasket galas	A473 431
18	Pembungkusan batang	Grafit fleksibel			Ptfe
Medium yang sesuai		W.O.G. dll	W.O.G. dll		Hno3ch3ooh dll
Suhu yang sesuai		-29 425	-29 550		-29 180

Nota: Bahan lain boleh didapati atas permintaan.

Dimensi (mm) dan berat (kg)

Injap pintu akhir flanged 150lb ~ 600lb

NPS			1/2 "	3/4 "	1 "	1-1/4 "	1-1/2 "	2 "
L (RF) L1 (BW)	150		108	117	127	140	165	203
	300		140	152	165	178	190	216
	600		165	190	216	229	241	292
H (buka)	150,300		158	169	197	236	246	283
H (buka)	600		169	197	236	246	283	320
W			100	100	125	160	160	180
Berat	150	Rf	4.5	5.2	8.2	11.5	12.5	20.3
	150	Bw	2.8	3.3	5.4	7.1	8.2	12.5
	300	Rf	4.8	6.2	9.3	14	15.5	23.4
	300	Bw	3.5	4.4	6.8	8.1	9.2	15.4
	600	Rf	5.9	7.4	10.4	16.2	17.5	28.3
	600	Bw	4.5	5.1	8.2	10.5	12.4	20.1
