GB PN16 CAS

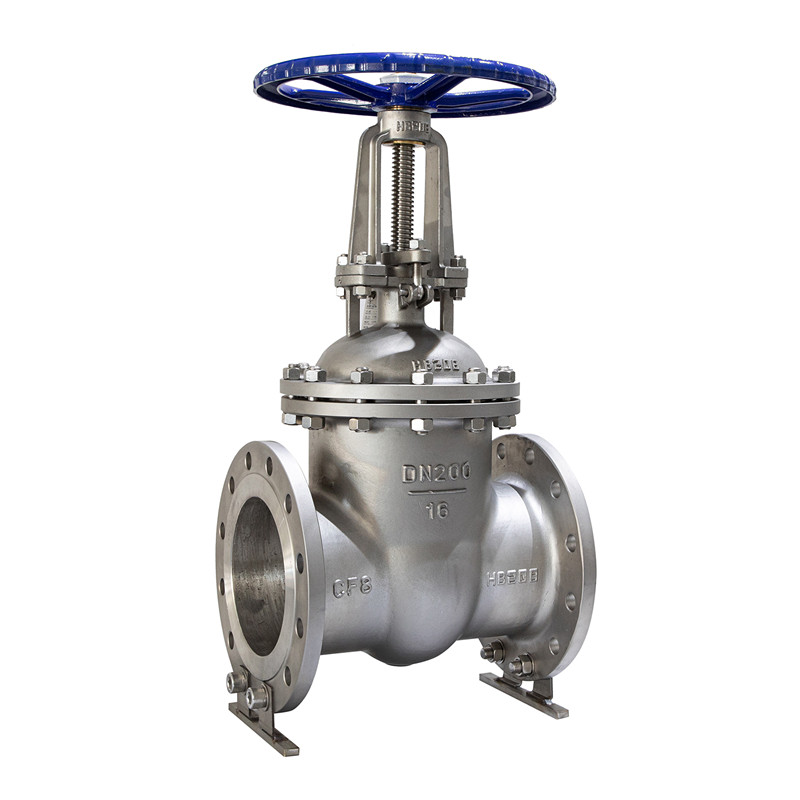

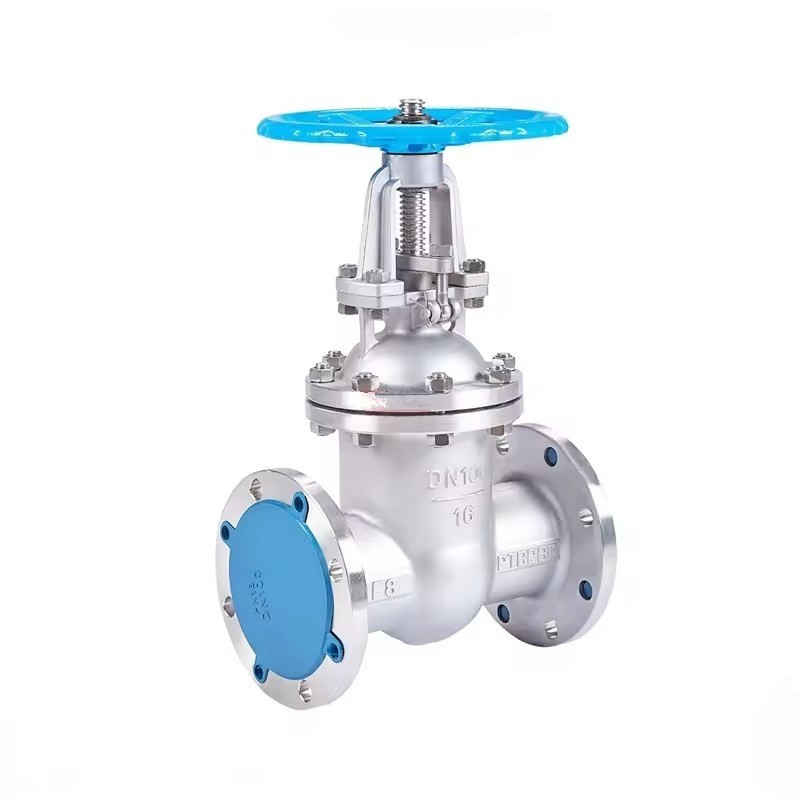

Joepai GB PN16 Cast Stainless Steel Rising Stem Bedge Gate Valve adalah berkualiti tinggi, dengan struktur yang munasabah dan operasi yang stabil. Ia direka khas untuk rangkaian saluran paip industri kekuatan tinggi dan boleh menyesuaikan diri dengan pelbagai cecair dan tahap tekanan kerja. Joepai mempunyai keupayaan pengumpulan dan pembuatan teknikal yang mendalam dalam injap pintu, injap dunia, injap bola, injap rama-rama, dan injap bukan standard untuk keadaan kerja khas.

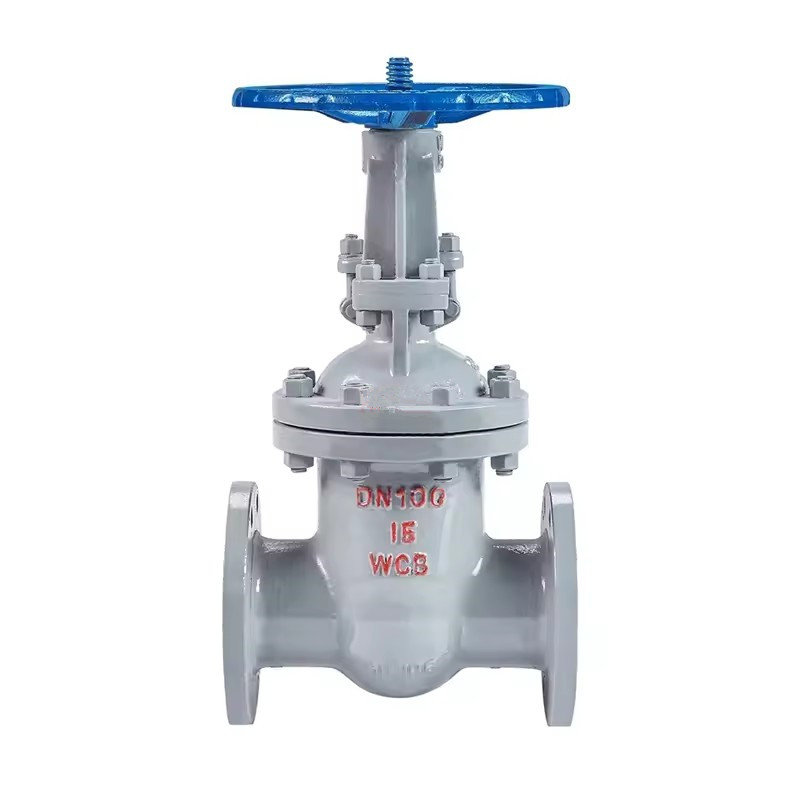

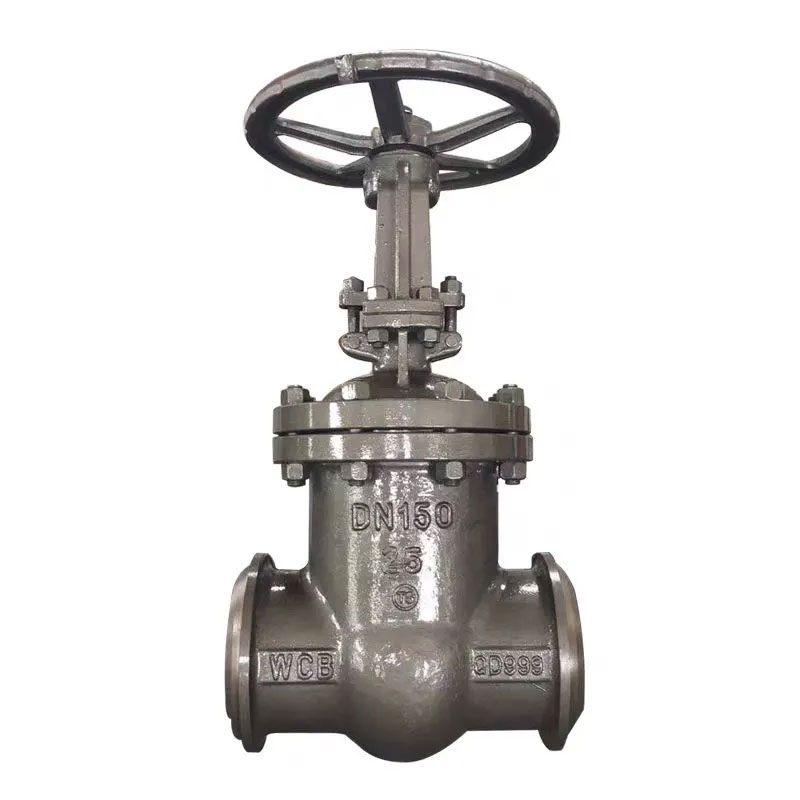

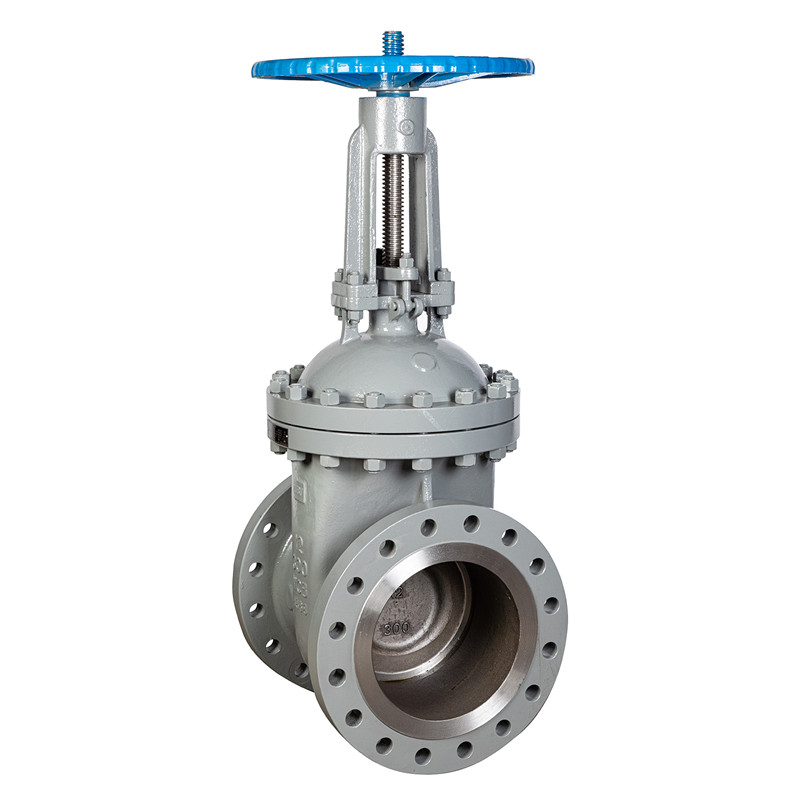

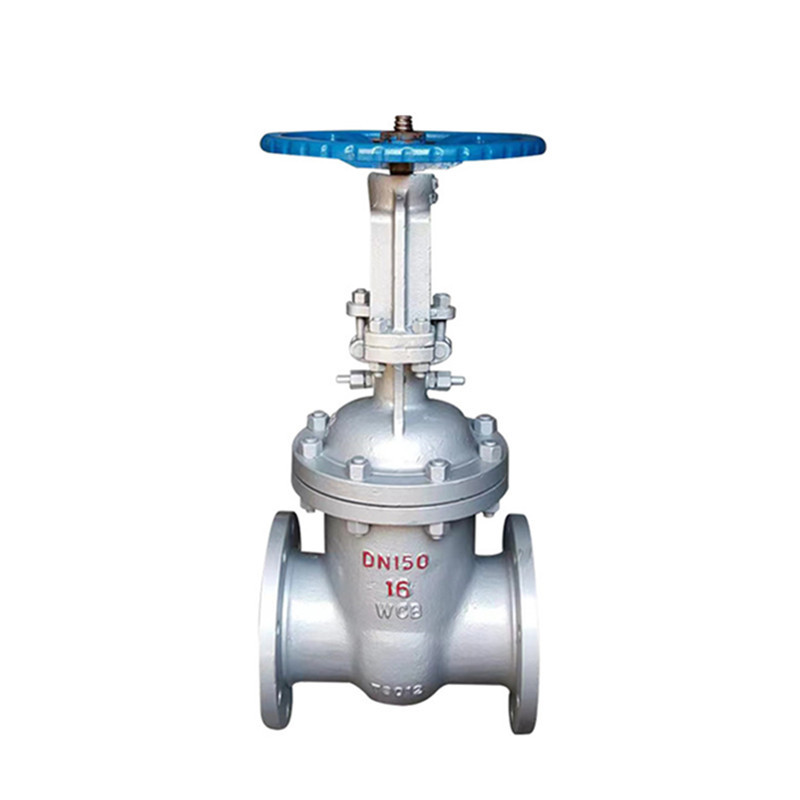

Joepia berkualiti tinggi Cast Steel Gate Valve adalah injap yang dibuat oleh pemutus. Umumnya, penarafan tekanan injap cast agak rendah (seperti PN16, PN25, PN40, tetapi terdapat juga tekanan tinggi, sehingga 1500lb, 2500lb), dan diameternya kebanyakannya DN50 atau lebih tinggi.

Perincian Produk:

Saiz: DN15-DN600 1/2 "~ 24"
Tekanan Kerja: PN10/PN16/PN25

Standard Pelaksanaan: GB/T12234-2019

Standard dimensi bersemuka: GB/T12221-2005

Standard Dimensi Flange: HG/T9113.1-2000

Standard Ujian: JB/T9092-1999

Persekitaran Kerja: Air, Minyak, Wap

Suhu Kerja: 0ºC ~ 80ºC

Ciri -ciri:

1: port penuh/port standard; FP, sp

2: Skru luar dan kuk;

3: Bonnet Bolted, BB;

4: baji fleksibel;

5: batang meningkat;

6: Tempat duduk injap keseluruhan; tempat duduk yang boleh diganti

7: Hard Faced 13CR%, STL dll

8: Lain -lain: Standard NACE boleh dilaksanakan; OEM/ODM;

Penyesuaian sokongan.

Pengenalan Casting

1. Pemutus adalah proses logam lebur ke dalam cecair yang memenuhi keperluan tertentu dan menuangkannya ke dalam acuan, diikuti dengan penyejukan, pemejalan, dan pembersihan rawatan untuk mendapatkan casting (bahagian atau kosong) dengan bentuk, saiz, dan sifat yang telah ditetapkan. Ia adalah proses asas industri pembuatan mekanikal moden.

2. Kos bahan mentah yang dihasilkan oleh pemutus adalah rendah, yang dapat menunjukkan ekonomi yang lebih baik untuk bahagian -bahagian dengan bentuk yang kompleks, terutama yang mempunyai rongga dalaman yang kompleks; Pada masa yang sama, ia mempunyai kesesuaian yang luas dan prestasi mekanikal yang komprehensif.

3. Walau bagaimanapun, pengeluaran pemutus memerlukan sejumlah besar bahan (seperti logam, kayu, bahan api, bahan pencetakan, dan sebagainya) dan peralatan (seperti relau metalurgi, pengadun pasir, mesin pencetakan, mesin membuat teras, mesin penurunan pasir, mesin letupan tembakan, plat besi cast, dll)

Dimensi utama:

PN16                                                                                                                                                                                                                                                                                                                                   (Semua redupisi dalam milimeter)

PN25

Nota:

• Ketebalan-alur (b-f): ketebalan bebibir (mm) dan bilangan alur (mis., 16-2 = ketebalan 16mm dengan 2 alur).

• Lubang bolt (Z × фф): Bilangan lubang bolt dan diameternya (mis., 4 × 14 = 4 lubang dengan diameter 14mm).
