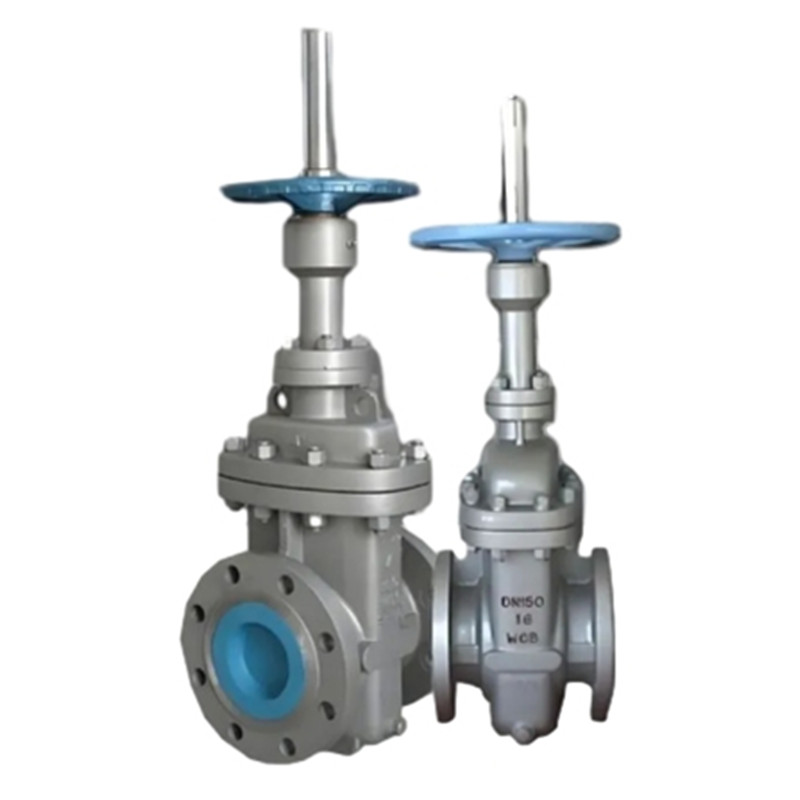

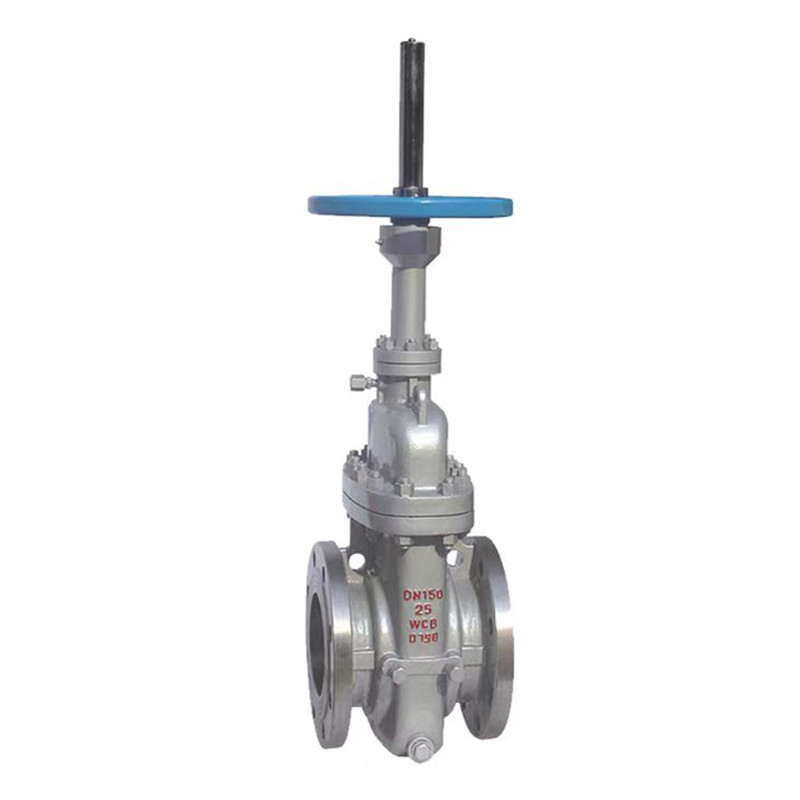

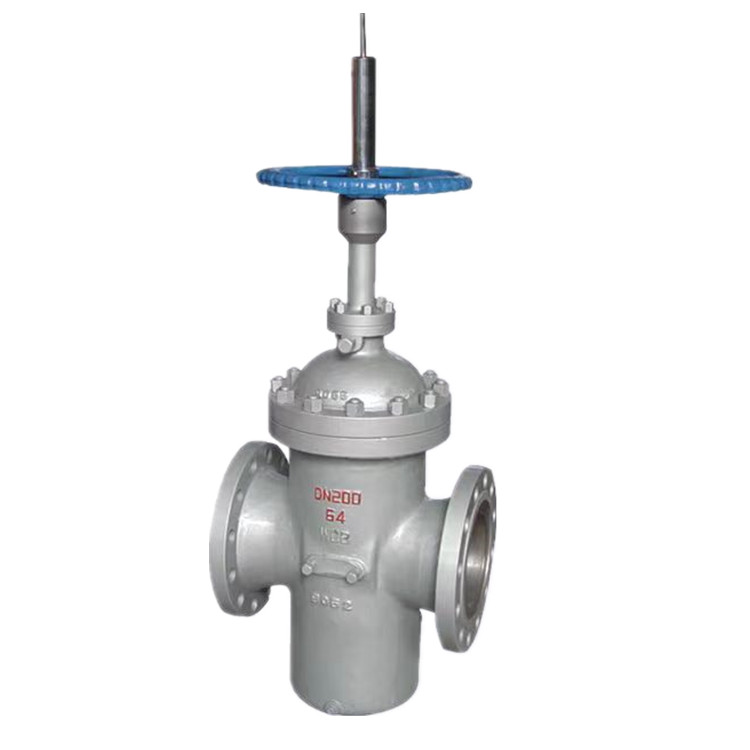

Cs tunggal cakera selari slab pintu injap kelas 150lb

Joepai berkualiti tinggi CS cakera tunggal selari Gerbang Valve Kelas 150lb mengamalkan reka bentuk saluran penuh, yang membolehkan cecair mengalir sepenuhnya di dalam injap tanpa sebarang penyumbatan atau sekatan aliran. Ia sesuai untuk sistem saluran paip yang memerlukan cecair untuk lulus sepenuhnya tanpa sebarang rintangan bendalir.

Hantar Pertanyaan

Penerangan Produk

CS Cakera Single selari Gerbang Pintu Kelas 150lb, sebagai salah satu produk utama yang dipromosikan oleh Wenzhou Joepai Valve Co., Ltd., adalah injap pintu menggunakan pintu gerbang rata dengan wajah yang selari dengan kuasa mekanikal yang lebih tinggi Digunakan secara meluas dalam bidang seperti petroleum, gas asli, dan kejuruteraan kimia. Kami komited untuk menyediakan penyelesaian injap yang berkualiti tinggi untuk memastikan kemajuan projek anda yang lancar.

Perincian Produk:

Bahan selongsong: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Bahan cakera: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Bahan batang: 2CR13, 304, 316, 304L, 316L

Bahan bonet: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Bahan tempat duduk: A105, 304, 316, 304L, 316L

Jenis Sambungan: Flange/Welding

Diameter nominal: DN100-800 NPS2 "-32"

Tekanan nominal: 1.0-16.0mpa 150lb-900lb

Standard injap:

1. Pembuatan reka bentuk mengikut API 6D

2.Face to face mengikut ASME B16.10

3.Dim Dimensi Flange Menurut ASME B16.5

4. Pemeriksaan dan Ujian Valve Menurut API 598

Ciri Produk:

Kesesuaian pengembangan haba: Dalam perkhidmatan suhu tinggi (contohnya, stim, minyak panas), struktur selari menghalang jamming yang disebabkan oleh pengembangan haba, memastikan operasi yang boleh dipercayai.

Pengedap mekanikal tulen: Bergantung semata -mata pada tindakan batang yang kuat untuk pengedap awal; Tiada pengedap tekanan yang dibantu.

Pengedap tekanan rendah yang lemah: Terdedah kepada kebocoran di bawah permulaan vakum/tekanan rendah sebelum tekanan sistem membina.

Keperluan ketepatan yang tinggi: Menuntut pemesinan gerbang/kerusi yang sangat tepat; Kerosakan kecil atau ubah bentuk menjejaskan pengedap.

Tork penutup yang tinggi: Memerlukan daya operasi yang lebih besar untuk memampatkan meterai (terutamanya pada tekanan rendah) kerana ketiadaan terjaga.

Rintangan aliran rendah: Reka bentuk penuh meminimumkan penurunan tekanan apabila dibuka sepenuhnya.

Pengedap keras logam: Menentang suhu tinggi tetapi mudah dipakai; Penggantian/penggantian bahagian mungkin diperlukan.

Toleransi zarah pepejal: Reka bentuk selari menentang penyumbatan oleh kekotoran (lebih tinggi daripada injap baji).

Dimensi & Berat Utama (PN1.6, 2.5 Kelas150)

Saiz		L (RF)	L (bw)	Mengendalikan yang dikendalikan			Gear beroperasi			Elektrik dikendalikan			X	Y	Berat (kg)		Tork (nm)
mm	inci	L (RF)	L (bw)	M	M1	M0	B	B1	B0	H	H1	H0	X	Y	Bw	Rf
25	1 "	127	127	278	220	200	-	-	-	-	-	-	60	90	-	-	-
32	1-1/4 "	140	140	350	270	200	-	-	-	-	-	-	70	105	-	-	-
40	1-1/2 "	165	165	435	335	250	-	-	-	-	-	-	75	115	-	-	14
50	2 "	178	216	475	360	250	-	-	-	690	572	200	80	122	48	54	15
65	2-1/2 "	190	241	535	425	300	-	-	-	747	637	200	90	152	59	70	31
80	3 "	203	283	600	460	300	-	-	-	812	672	200	100	178	63	73	38
100	4 "	229	305	700	535	350	-	-	-	960	795	508	110	220	73	85	46
150	6 "	267	403	910	685	350	-	-	-	1170	945	508	145	345	158	180	60
200	8 "	292	419	1095	815	350	1235	900	305	1355	1075	508	170	420	264	300	110
250	10 "	330	457	1370	965	450	1510	1050	305	1630	1095	305	210	495	290	329	162
300	12 "	356	502	1470	1100	500	1610	1185	305	1730	1230	305	240	600	400	455	222
350	14 "	381	572	1730	1250	600	1890	1345	458	2020	1417	305	265	640	619	704	310
400	16 "	406	610	1870	1375	650	2030	1470	458	2160	1532	305	290	720	869	987	440
450	18 "	432	660	2185	1485	700	2415	1625	458	2500	1651	305	325	798	1115	1267	560
500	20 "	457	711	2335	1575	800	2565	1715	458	2650	1741	305	360	875	1435	1631	700
600	24 "	508	813	2815	1995	1000	3045	2135	458	3130	2161	457	425	1250	2310	2625	1010
700	28 "	610	914	-	-	-	-	-	-	3630	2470	457	455	1250	3203	3640	1560
800	32 "	660	965	-	-	-	-	-	-	4135	2933	610	505	1370	4540	5159	2150
900	36 "	711/813*	1016	-	-	-	-	-	-	4605	3260	610	545	1500	6209	7056	2910
1000 **	40 "	811	-	-	-	-	-	-	-	5140	3645	610	610	1670	7293	8288	3920

Nota:

Saiz 813 hanya panjang struktur untuk Kelas 150.
*Tiada spesifikasi sedemikian untuk injap saluran paip kelas 150.
** Tian Ertong Electric Device, dengan model kepada permintaan pengguna.
*** Berat yang disenaraikan ialah batang telanjang 150lb, tiada lubang lencongan dan tidak termasuk unit pemacu.
