Injap Bebola Mini Berulir Keluli Tahan Karat JOEPAI bukanlah versi injap bola standard yang diperkecilkan, tetapi elemen kawalan ketepatan yang dibina khas untuk peralatan padat dan aplikasi aliran rendah. Dihasilkan melalui tuangan pelaburan dengan badan yang dibentuk secara bersepadu, ia meliputi saiz lubang nominal dari DN6 hingga DN25 (1/8" hingga 1") dan tersedia dalam kedua-dua bahan SS304 dan SS316 untuk menampung keperluan rintangan kakisan yang berbeza-beza. Sambil mengekalkan kelebihan teras injap bola standard—operasi pantas 90°, rintangan aliran hampir sifar dan pengedap yang boleh dipercayai—ia mencapai pengurangan ketara dalam saiz, berat dan jejak pemasangan. Ciri-ciri seperti batang kalis tiupan untuk keselamatan operasi, tempat duduk PTFE untuk prestasi sifar kebocoran jangka panjang, dan sokongan untuk piawaian berbilang benang termasuk NPT, BSPP, BSPT memastikan penyepaduan yang fleksibel ke dalam sistem paip global. Sama ada digunakan dalam instrumen makmal, pemampat udara mikro, saluran air minuman atau panel kawalan automasi, Injap Bola Mini JOEPAI memberikan kawalan penutupan gred industri yang stabil, boleh dipercayai, walaupun dalam persekitaran yang paling terhad ruang.
Injap bebola mini keluli tahan karat biasanya merujuk kepada injap tutup suku pusingan dengan saiz lubang nominal antara DN6 hingga DN25 (1/8" hingga 1"), yang dihasilkan dengan badan keluli tahan karat 304 (CF8) atau 316 (CF8M).
Fungsi terasnya adalah untuk membuka atau menutup saluran paip dengan memutar bola sfera dengan lubang tembus bulat. Ia tergolong dalam kategori injap tutup, bukan injap pengawal selia.
Berbanding dengan injap bola standard, ia menawarkan pengoptimuman mendalam dalam ruang pemasangan, berat, kos dan tork operasi, menjadikannya amat sesuai untuk penyepaduan ke dalam peralatan modular dan sistem paip padat.
Instrumen ketepatan makmal: Kawalan hidup/mati untuk gas atau isipadu cecair mikro, memerlukan isipadu mati yang rendah dan pencemaran sifar.
Pemampat udara mikro dan sistem pneumatik: Berbasikal frekuensi tinggi dengan tork rendah dan hayat perkhidmatan yang panjang.
Air minuman dan peralatan air tulen: Bahan 316L dengan lubang dalaman yang digilap menghalang larut lesap logam berat.
Penganalisis kimia dan peralatan farmaseutikal: Pengedap tahan kakisan serasi dengan pelbagai asid lemah dan alkali.
Dalam aspek halus pengeluaran perindustrian dan kehidupan seharian, terdapat komponen utama yang sering tersembunyi yang menentukan kecekapan dan kualiti - Injap Bebola Mini Berulir Keluli Tahan Karat. Sebagai ahli penting cecair sistem kawalan, injap bola mini kami telah menjadi bahagian yang sangat diperlukan dalam industri moden dengan strukturnya yang indah, prestasi cekap, dan pelbagai aplikasi. Artikel ini akan mendalami prinsip kerja injap bola mini.
Injap Bebola Mini Berulir Keluli Tahan Karat, seperti namanya, adalah sejenis injap bebola iaitu padat dalam saiz dan struktur. Prinsip kerjanya adalah serupa dengan a injap bola biasa, dengan komponen teras adalah bola dengan lubang telus (dipanggil bola injap), yang diputar untuk membuka dan menutup injap.
bila lubang tembus pada sfera diselaraskan dengan salur masuk dan keluar injap, bendalir boleh lulus dengan lancar dan injap berada dalam keadaan terbuka; hidup sebaliknya, apabila sfera berputar 90 darjah, lubang melalui ditutup oleh permukaan pengedap pada kedua-dua belah badan injap, bendalir dipotong mati, dan injap ditutup.
Tindakan putaran mudah ini bukan sahaja mudah untuk beroperasi, tetapi juga mempunyai prestasi pengedap yang sangat baik, menjadikannya ideal pilihan untuk mengawal aliran bendalir.

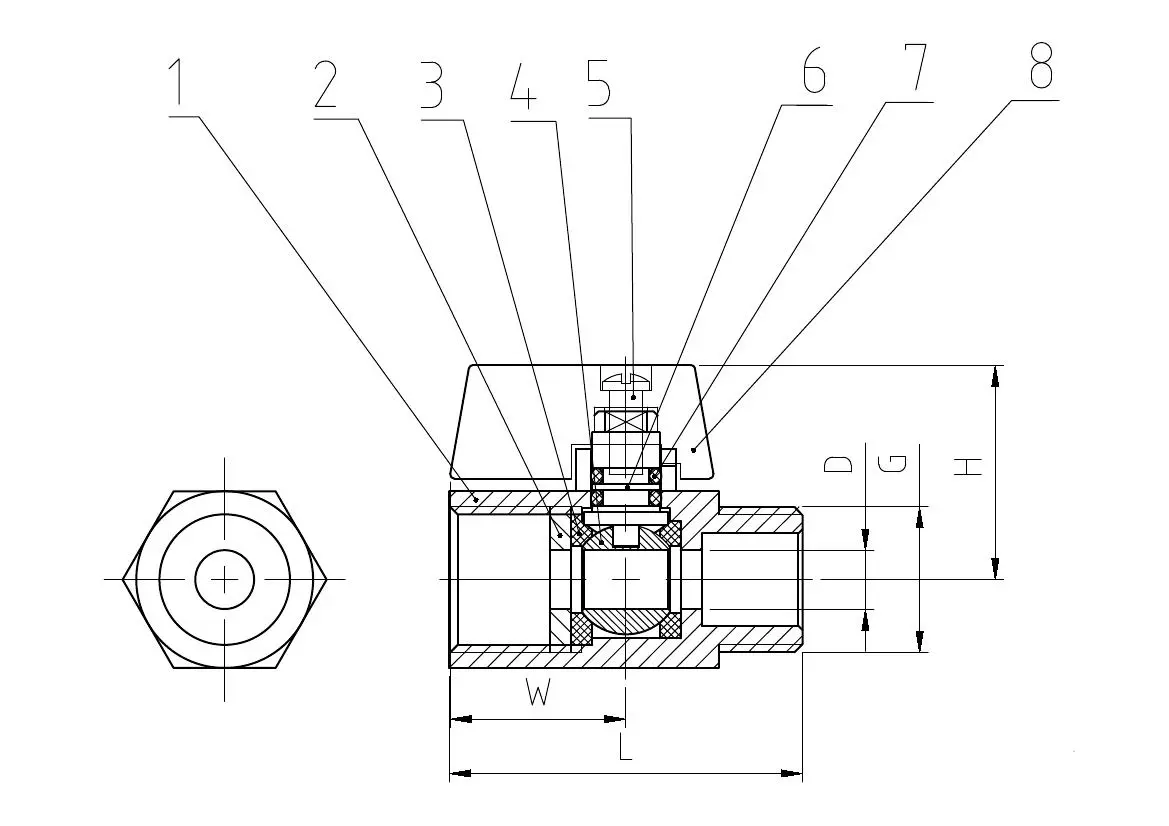

| TIDAK. | NAMA BAHAGIAN | BAHAN | |
| 1 | BADAN | CF8 | CF8M |
| 2 | CAP | CF8 | CF8M |
| 3 | SEAT | PTFE | PTFE |
| 4 | BOLA | SS304 | SS316 |
| 5 | BOLT | SS304 | SS304 |
| 6 | STEM | SS304 | SS316 |
| 7 | O-RING | NBR | NBR |
| 8 | PENANGAN | ALOI ALUMINIUM/CF8 | ALOI ALUMINIUM/CF8 |
| DN | G | D | L | W | H |
| 6 | 1/8" | 7 | 40 | 22.8 | 26.5 |
| 8 | 1/4" | 7 | 40 | 22.8 | 26.5 |
| 10 | 3/8" | 7 | 40 | 22.8 | 26.5 |
| 15 | 1/2" | 9.2 | 46 | 22.8 | 28.3 |
| 20 | 3/4" | 12.5 | 54 | 22.8 | 31.5 |
| 25 | 1" | 15 | 65 | 22.8 | 34 |
1. Apakah tekanan kerja maksimum untuk injap bola mini ini?
Dinilai pada 1000 WOG (PN63), sesuai untuk air, minyak, gas, dan kebanyakan sistem cecair tekanan rendah hingga sederhana.
2. Bagaimana untuk memilih antara SS304 dan SS316?
SS304 (CF8) — Sesuai untuk aplikasi air, minyak dan gas umum.
SS316 (CF8M) — Disyorkan untuk persekitaran yang mengandungi klorida, air laut atau media berasid, menawarkan rintangan kakisan yang unggul.
3. Apakah standard benang yang disokong?
NPT, BSPP, BSPT semuanya disokong. Sila nyatakan pilihan anda semasa membuat pesanan.
4. Apakah julat suhu kerja?
Julat standard: -20°C hingga 200°C (-4°F hingga 392°F). Tempat duduk PTFE memastikan pengedap yang stabil di seluruh julat.
Untuk keadaan suhu tinggi, tempat duduk PPL tersedia, tahan sehingga 300°C.
5. Adakah ia sesuai untuk sistem air minuman?
ya. Gabungan bahan SS316L + PTFE sesuai untuk saluran air yang boleh diminum.
6. Adakah anda menawarkan penyesuaian OEM atau ODM?
ya. Penyesuaian termasuk gaya pemegang, ukiran badan, dimensi panjang dan jenis benang.
Sila berikan lukisan atau spesifikasi anda dan pasukan kejuruteraan kami akan bertindak balas dengan penyelesaian teknikal dalam masa 24 jam.
