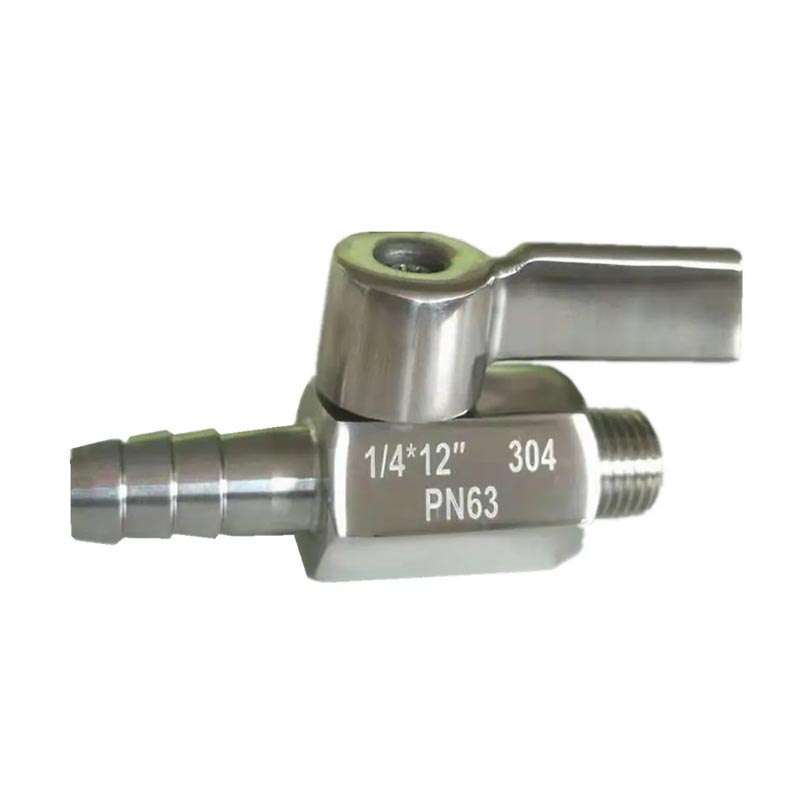

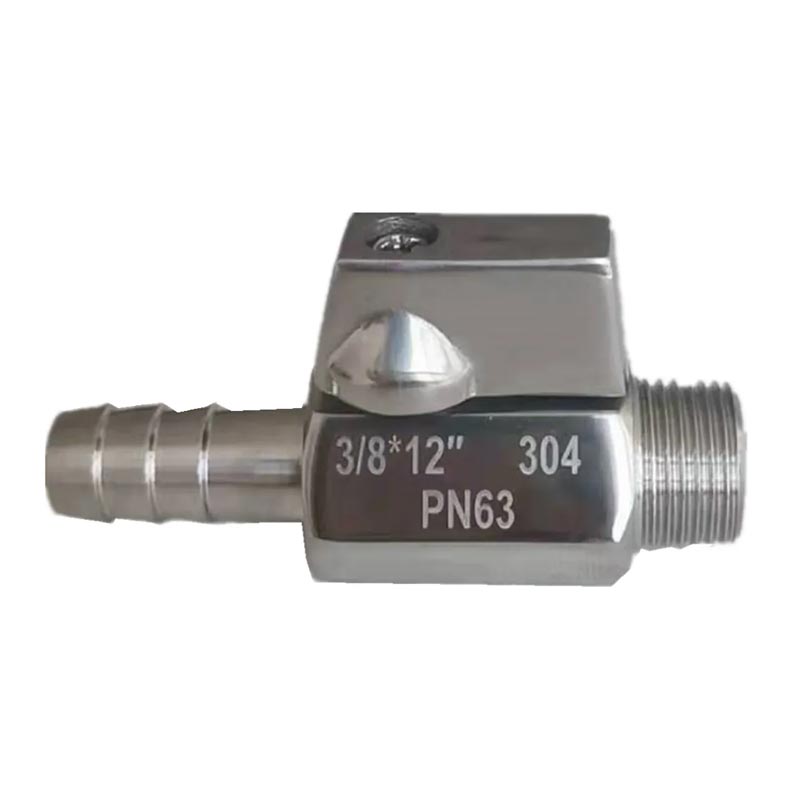

Injap Bebola Mini Hos Puting Berulir Keluli Tahan Karat JOEPAI berfungsi sebagai jambatan kejuruteraan ketepatan antara sistem paip berulir tegar dan sambungan hos fleksibel. Direka dan dihasilkan di kemudahan kami yang diperakui ISO, injap ini merupakan komponen yang amat diperlukan untuk aplikasi kawalan aliran berskala sederhana dan kecil merentas instrumentasi, peralatan perubatan, pam mikro dan sistem perindustrian ketepatan.
| Ciri | Spesifikasi |
| Ciri Reka Bentuk |
Reka bentuk batang kalis letupan |
| Pembuatan |
Tuangan pelaburan sol silika sepenuhnya |
| Jenis Pelabuhan |
Port dikurangkan |
| Operasi |
Mengendalikan dikendalikan, suku pusingan |
| Julat Saiz |
1/8" – 3/4" (DN6 – DN20) |
| Pilihan Bahan |
SS304 (CF8) / SS316 (CF8M) |
| Penilaian Tekanan |
1000WOG / 1000 PSI / PN63 |
| Bahan Tempat Duduk |
PTFE / RPTFE / PPL |
| Selesai |
Penggilap permukaan |
| Suhu Bekerja |
-20℃-232℃ |
| Media yang Sesuai |
Air, Minyak, Gas, Udara |
| Standard Reka Bentuk |
ASME B16.34 |
| Hujung Berulir |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Pemeriksaan & Pengujian |
API 598 / MSS SP-110 / EN 12266 |
1. Sambungan dwi hujung bersepadu: benang lelaki + duri hos berbilang rabung dalam satu badan. Keluarkan penyesuai tambahan, kurangkan kemungkinan sambungan bocor dan kos BOM.
2. Badan keluli tahan karat tuangan ketepatan padat, penarafan tekanan tinggi PN63, sesuai untuk ruang terkurung di dalam kabinet jentera.
3.SS304/SS316 sebagai bahan standard, SS304L/SS316L pilihan; rintangan kakisan yang lebih tinggi daripada injap mini loyang untuk gas, air, media kimia ringan.
4. Gabungan barb metrik & saiz benang imperial, serasi dengan paip tegar standard dunia & hos getah/PU yang fleksibel.
5. Reka bentuk sedia untuk dimuatkan, sambungkan terus port berulir peralatan dan tiub fleksibel, menjimatkan masa pemasangan untuk pengilang OEM.
6. Penandaan laser kekal saiz, bahan & penarafan tekanan untuk pengurusan stok yang mudah dan pemeriksaan di luar negara.
Injap Bebola Mini Hos Puting Berulir Keluli Tahan Karat JOEPAI dipercayai merentas pelbagai industri dan aplikasi:
Perindustrian & Pembuatan
-Sistem kawalan pneumatik dan panel instrumentasi
-Sistem hidraulik dan pelinciran
-Memproses peralatan dan pemasangan dipasang tergelincir
Perubatan & Makmal
-Peranti perubatan dan instrumen analisis
-Kawalan gas dan bendalir makmal
-Peralatan pemprosesan farmaseutikal
Air & Alam Sekitar
-Sistem rawatan dan pengagihan air
-Peralatan pengairan dan pertanian
-Tanaman penyahgaraman
Minyak, Gas & Kimia
-Sistem pengendalian bahan api dan gas
-Titik suntikan dan persampelan kimia
-Kawalan media yang menghakis
JOEPAI menyediakan perkhidmatan penyesuaian OEM yang komprehensif untuk Injap Bebola Mini Hos Puting Berulir Keluli Tahan Karat kami. Kami memahami bahawa setiap aplikasi mempunyai keperluan unik dan pasukan kejuruteraan kami bersedia untuk menyampaikan penyelesaian yang sepadan dengan spesifikasi tepat anda.

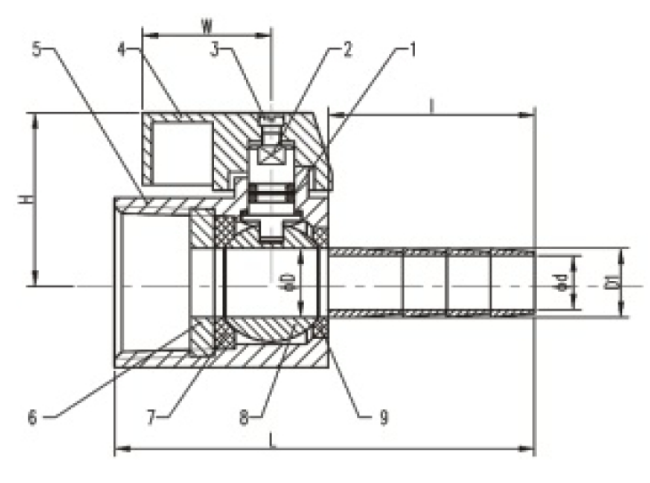

| TIDAK. | NAMA BAHAGIAN | BAHAN | |
| 1 | O-RING | NBR | NBR |
| 2 | STEM | SS304 | SS316 |
| 3 | BOLT | SS304 | SS304 |
| 4 | PENANGAN | ALUMIMUM ALOI/CF8 | ALOI ALUMINIUM/CF8 |
| 5 | BADAN | CF8 | CF8M |
| 6 | CAP | CF8 | CF8M |
| 7 | KERUSI BOLA(A) | PTFE | PTFE |
| 8 | BOLA | SS304 | SS316 |
| 9 | KERUSI BOLA(B) | PTFE | PTFE |
| Saiz | 1/8" 1/4" 3/8" | 1/2” | 3/4” | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Nota: Variasi bergantung pada konfigurasi benang dan jenis hujung. Sila rujuk lukisan produk khusus untuk dimensi yang tepat.
Kecemerlangan Pembuatan
-Kemudahan pembuatan yang diperakui ISO 9001:2015
-Barisan pengeluaran tuangan pelaburan silika sol terkini
-Keupayaan pemesinan dan pemasangan ketepatan dalaman
-Kawalan kualiti yang menyeluruh daripada bahan mentah kepada produk siap
Pematuhan Industri
-Piawaian reka bentuk: ASME B16.34
-Pemeriksaan & ujian: API 598, MSS SP-110, EN 12266
-Pensijilan bahan tersedia atas permintaan
Jangkauan & Pengalaman Global
-Bertahun pengalaman dalam pembuatan dan eksport injap industri
-Dipercayai oleh pelanggan di seluruh Amerika Utara, Eropah, Asia dan Timur Tengah
-Rekod prestasi yang terbukti dalam penyelesaian injap untuk pelbagai industri
Komitmen Kualiti
-100% ujian tekanan pada setiap injap
-Pengesahan bahan dan kebolehkesanan
-Pemeriksaan dimensi yang ketat
-Komitmen untuk penambahbaikan berterusan
Perkhidmatan Berpusatkan Pelanggan
-Sokongan teknikal responsif dan kejuruteraan aplikasi
-Kuantiti pesanan yang fleksibel dari sampel kepada pukal
-Penghantaran tepat pada masa dan logistik yang boleh dipercayai
-Sokongan dan jaminan selepas jualan
J: Injap bola mini keluli tahan karat biasanya digunakan untuk mengawal air, minyak, gas dan cecair lain dalam sistem paip padat, peralatan dan aplikasi automasi.
A:SS316 memberikan rintangan kakisan yang lebih baik kerana kandungan molibdenumnya, menjadikannya sesuai untuk kimia, marin dan persekitaran yang keras. SS304 digunakan secara meluas untuk aplikasi industri am.
J: Kami menyediakan pelbagai standard benang termasuk NPT, BSP, DIN, ISO228, dan JIS untuk memenuhi keperluan paip antarabangsa yang berbeza.
A: Ya. Pilihan penyesuaian OEM termasuk bahan, jenis benang, saiz, rawatan permukaan dan penandaan logo.
J: Ia sesuai untuk air, minyak, gas dan cecair industri lain yang serasi dalam julat tekanan dan suhu yang ditetapkan.
