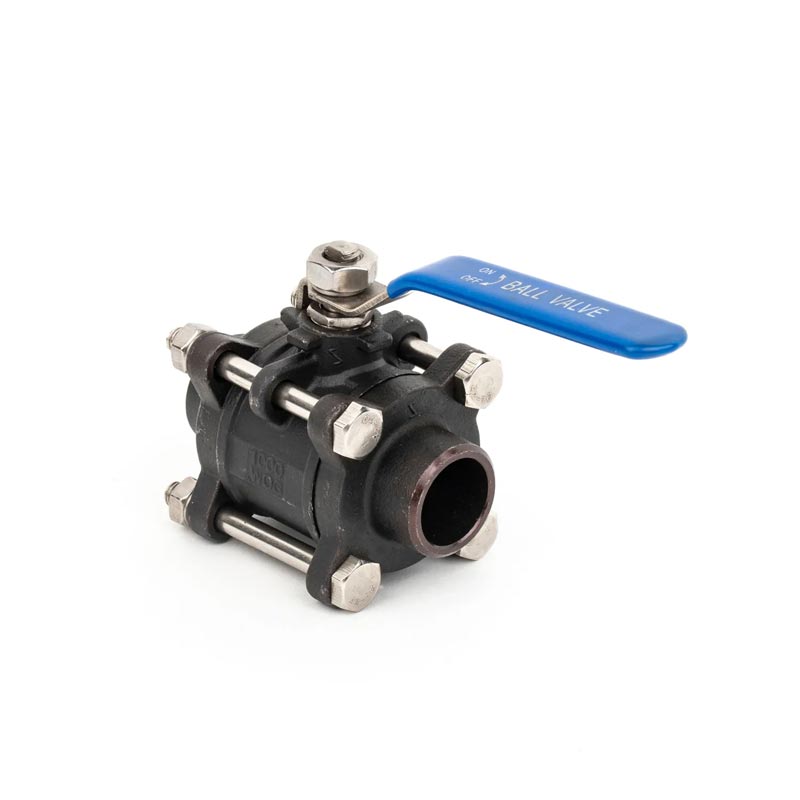

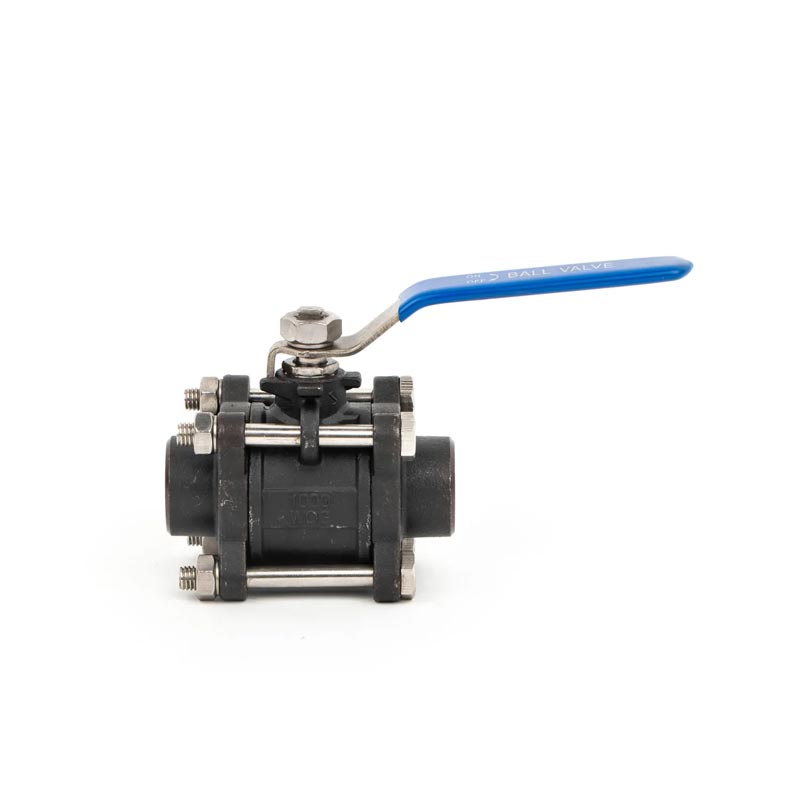

Joepai Carbon Steel 3-PC Welded Ends Ball Valve PN64 menawarkan Superior prestasi untuk aplikasi tekanan tinggi, menyediakan tahan lama dan boleh dipercayai Kawalan cecair dalam industri seperti minyak dan gas, pemprosesan kimia, kuasa penjanaan, dan rawatan air. Dengan reka bentuk 3 kepingnya yang mantap, dikimpal berakhir, dan pembinaan selamat api, injap ini direkayasa untuk memenuhi yang paling banyak menuntut keperluan. Pilih Joepai untuk kualiti yang terkemuka di industri, Inovasi, dan sokongan.
Standard Thread: NPT, BSPT, DIN259, DIN2999, ISO228 Kelas A
Tekanan maksimum: 6.4mpa
Julat suhu: -20C ~ 232C
Sederhana yang sesuai: air, minyak, udara dan beberapa cecair yang menghakis
Batang Proof Out/Pelabuhan Penuh
Badan pemutus pelaburan
1000psi (PN64) W.O.G.
Standard Bahan: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Cap | CF8M/CF8/WCB | 8 | Batang | SS316/SS304SS |
| 2 | Mesin basuh bolt | SS304/SS/SS316 | 9 | THRUST WASHER | Ptfe |
| 3 | Hex kacang | SS304/SS/SS316 | 10 | Pembungkusan | Ptfe |
| 4 | Bolt | SS304/SS/SS316 | 11 | Kelenjar | SS304/SS |
| 5 | Badan | CF8M/CF8/WCB | 12 | Mesin basuh musim bunga | SS304/SS |
| 6 | Tempat duduk | Ptfe | 14 | Kacang batang | SS304/SS |
| 7 | Bola | SS316/SS304/SS | 15 | Blok hanya berundur | Ss |
| Dn | G | D | L | W | H1 | H2 | E1 | E2 | Ra | Rb |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Untuk memahami arah saluran paip, mengukur undulation medan di sepanjang saluran paip dan panjang saluran paip, perlu bermula dari titik permulaan saluran paip dan menubuhkan seluruh timbunan dan timbunan tambahan di sepanjang garis tengah. Kerja ini dipanggil Pengukuran dan Penetapan Pusat Pusat. Kawalan keluli karbon 3-PC dikimpal akhir injap bola PN64 akan menjadikan saluran paip berjalan lebih baik.
Kami bermula dari titik permulaan dan menetapkan tumpukan setiap integer mengikut peraturan, yang dipanggil keseluruhan longgokan. Jarak keseluruhan longgokan boleh ditentukan berdasarkan undulations dan sifat -sifat medan. Apabila medan itu banyak mengalir, jarak antara longgokan keseluruhannya biasanya 20m dan 30m; Apabila rupa bumi agak rata, jarak boleh ditetapkan kepada 50m, tetapi panjangnya tidak boleh melebihi 50m. Selepas pemprosesan kami, keluli karbon 3-PC dikimpal akhir injap bola PN64 boleh membuat saluran paip berjalan lebih baik.
