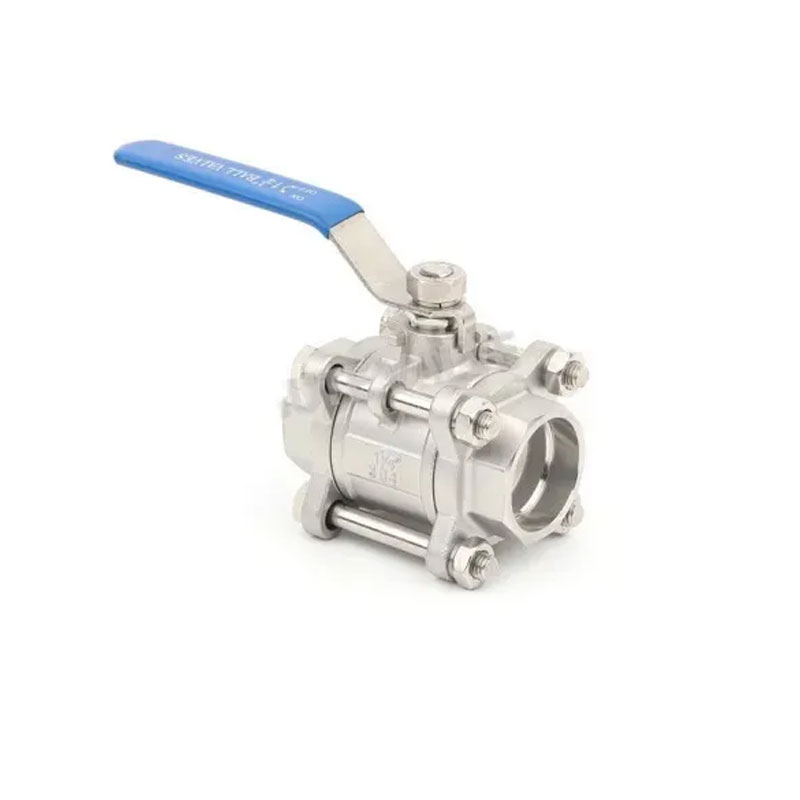

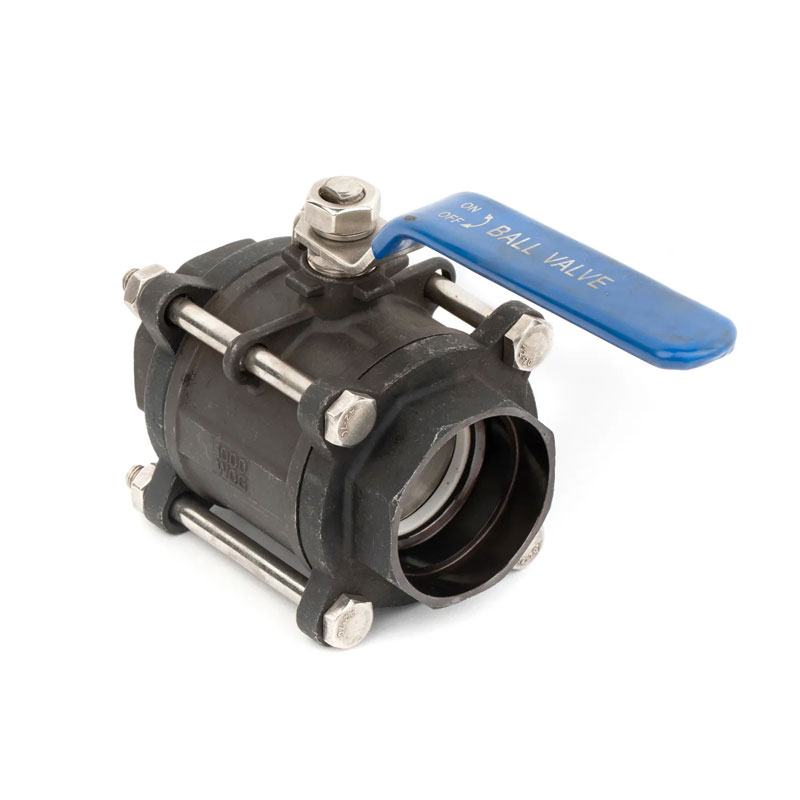

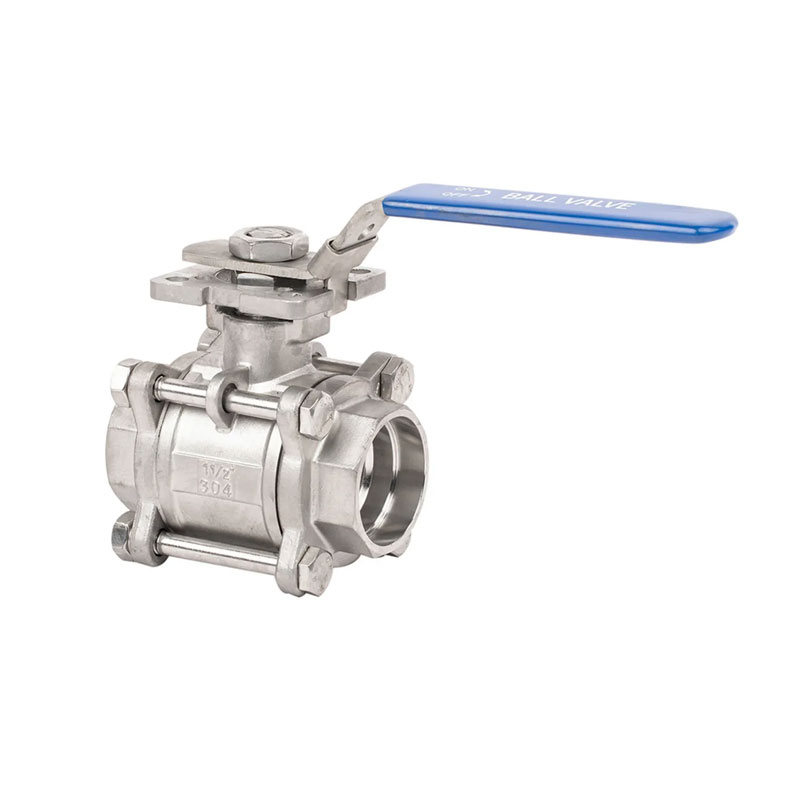

Joepai 3 piece Socket Weld Ball Valves yang dibuat di China adalah yang agak baru jenis injap bola yang mempunyai beberapa kelebihan unik dalam strukturnya, seperti Peralihan tanpa geseran, memakai pengedap rendah, dan pembukaan dan penutupan kecil tork. Ini dapat mengurangkan spesifikasi penggerak yang disertakan. Dilengkapi dengan penggerak elektrik berbilang giliran, ia dapat mencapai pelarasan dan Pemotongan ketat medium. Secara meluas berlaku untuk keadaan kerja seperti petroleum, kimia, bekalan air bandar dan saliran yang memerlukan ketat Cut-off.
Ciri -ciri utama injap bola kimpalan 3 keping adalah padat mereka struktur, operasi mudah dan penyelenggaraan, sesuai untuk bekerja umum media seperti air, pelarut, asid, dan gas asli, dan juga untuk media dengan keadaan kerja yang keras seperti oksigen, hidrogen peroksida, metana, dan etilena. Badan injap injap bola boleh menjadi integral atau modular.
| Parameter | Spesifikasi |
| Jenis injap | Injap bola kimpalan 3pc soket |
| Julat saiz | 1/4 " - 4" (DN8 -DN100) |
| Sambungan akhir | Kimpalan soket (sw) |
| Penilaian Tekanan | 1000 Gelombang / PN63 |
| Bahan badan | Keluli tahan karat CF8 / CF8M / Karbon keluli WCB |
| Bahan tempat duduk | Ptfe / rptfe / mengintip |
| Jenis operasi | Tuas manual / penggerak pneumatik / penggerak elektrik |
| Piawaian | ASME B16.11, API 598, ISO 5211 (pad pemasangan pilihan) |
| Pilihan | Reka Bentuk Safe Fire, Pad Pemasangan ISO 5211, Tempat Depan Rongga (Pilihan) |
| 1 | Cap | CF8M/CF8/WCB | 9 | Mesin basuh tujah | Ptfe |
| 2 | Mesin basuh bolt | SS304/SS/SS316 | 10 | Pembungkusan | Ptfe |
| 3 | Hex kacang | SS304/SS/SS316 | 11 | Kelenjar | SS304/SS |
| 4 | Bolt | SS304/SS/SS316 | 12 | Potongan mencari | SS304/SS |
| 5 | Badan | CF8M/CF8/WCB | 13 | Mengendalikan | SS304/SS |
| 6 | Tempat duduk | Ptfe | 14 | Kacang batang | SS304/SS |
| 7 | Bola | SS316/SS304/SS | 15 | Penutup plastik | Plastik |
| 8 | Batang | SS316/SS304/SS |
| Dn | G | D | L | W | H |
| 15 | 1/2 " | 15 | 70 | 105 | 54 |
| 20 | 3/4 " | 20 | 84 | 105 | 63 |
| 25 | 1 " | 25 | 94 | 125 | 63 |
| 32 | 11/4 " | 32 | 112.5 | 140 | 84.5 |
| 40 | 11/2 " | 38 | 123 | 162 | 93 |
| 50 | 2 " | 49 | 145 | 162 | 101.5 |
| 65 | 21/2 " | 65 | 181 | 215 | 120 |
| 80 | 3 " | 80 | 186 | 224 | 125 |
| 100 | 4 " | 100 | 220 | 251 | 180 |
