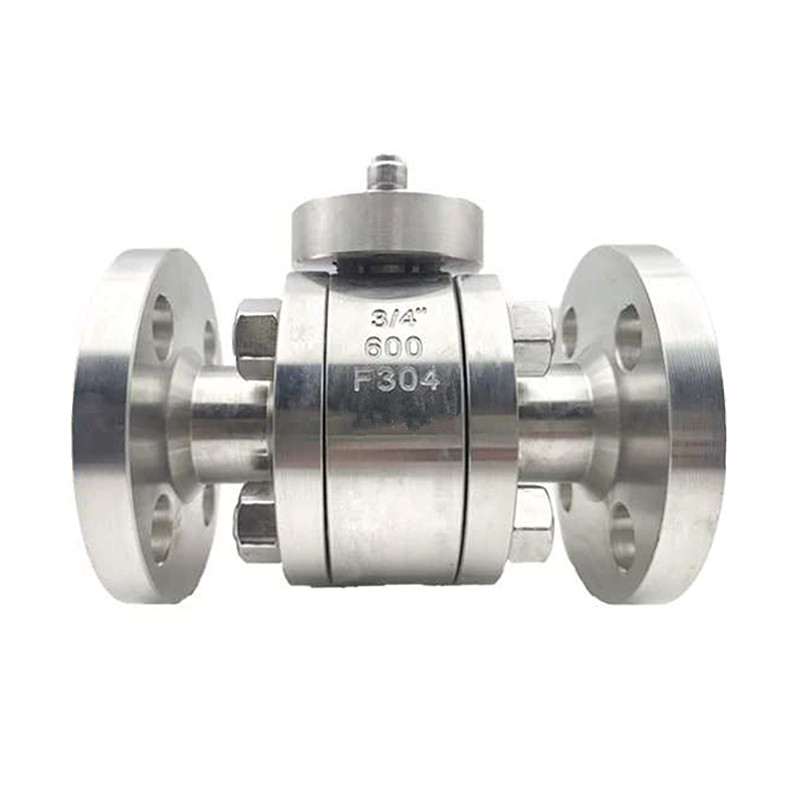

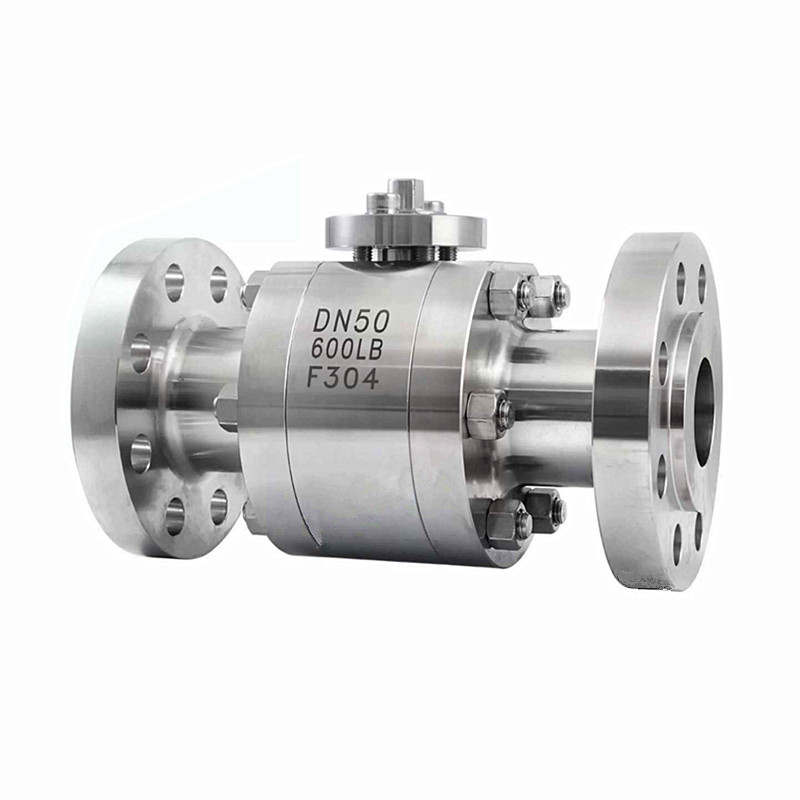

Ansi Flanged Tekanan Tinggi Injap Bola 600lb

Joepai Valve telah terlibat dalam pasaran Ansi Flanged High False Ball Valve 600lb sejak tahun 2003, memberi tumpuan kepada perkhidmatan yang disesuaikan dan eksport untuk injap tekanan tinggi palsu, dengan pengalaman OEM yang kaya dan antarabangsa Rekod Pencocokan Projek. Dalam aplikasi perindustrian yang melibatkan keadaan yang keras seperti tekanan tinggi, suhu tinggi, atau media yang menghakis, injap bola palsu sering menjadi pilihan yang lebih dipercayai daripada injap cast. Tidak seperti kebanyakan injap bola yang menggunakan proses pemutus, injap palsu dengan ketara meningkatkan kekuatan struktur dan rintangan tekanan mereka melalui kaedah pembuatan yang unik. Pilih injap bola palsu untuk keadaan teruk di mana keselamatan, kebolehpercayaan, dan kekuatan maksimum tidak boleh dirunding.

Advanges reka bentuk

Reka bentuk badan tiga keping: Badan injap dibahagikan kepada dua bahagian, memudahkan penyelenggaraan dan penggantian komponen, mengurangkan downtime, sambil meningkatkan kekuatan keseluruhan dan prestasi pengedap injap;

Bahan keluli palsu: Badan injap, bola, dan batang injap semuanya diperbuat daripada keluli palsu berkualiti tinggi (mis. A105, F304, F316), yang mempunyai kekuatan tinggi dan rintangan kakisan yang baik. Ia boleh menahan hakisan pelbagai media kimia dan memperluaskan hayat perkhidmatan injap;

Reka bentuk bola terapung: Bola boleh terapung dengan bebas di bawah tekanan medium dan sesuai dengan kerusi injap, membentuk kesan pengedap yang baik dan memastikan tiada risiko kebocoran;

Sambungan Flange: Mengadopsi kaedah sambungan flanged standard yang mematuhi standard ASME B16.5, memastikan kebolehpercayaan dan prestasi pengedap pemasangan;

Reka Bentuk Keselamatan Kebakaran: Mematuhi piawaian API 607, injap dapat mengekalkan prestasi pengedap walaupun dalam hal kebakaran, menghalang kebocoran sederhana dan memastikan keselamatan sistem;

Peranti anti-statik: Dilengkapi dengan peranti anti-statik terbina dalam, ia secara berkesan menghalang pengumpulan statik, mengurangkan risiko kebakaran dan letupan, dan sangat sesuai untuk mengawal media mudah terbakar dan letupan;

Mod Operasi Pelbagai: Ia boleh dilengkapi dengan penggerak manual, pneumatik, elektrik, atau hidraulik untuk mencapai kawalan automatik jauh.

Sebaik sahaja reka bentuk injap dimuktamadkan, juruteknik mahir kami meneruskan proses penempaan. Penempaan melibatkan penggunaan kekuatan mekanikal-sering digabungkan dengan haba-untuk membentuk logam ke dalam kekuatan tinggi, komponen padat. Kedua-dua badan injap dan bahagian dalaman dipalsukan, mengakibatkan injap tugas berat yang sangat kuat yang memberikan prestasi yang boleh dipercayai walaupun di bawah keadaan yang paling menuntut.

Spesifikasi teknikal

Diameter nominal: 1/2 "hingga 8" (DN15 hingga DN200)

Kelas tekanan: 150lb ~ 600lb

Julat suhu: -29 ℃ hingga +425 ℃

Kaedah Sambungan: Sambungan Flanged (mematuhi standard ASME B16.5)

Mod Operasi: Manual, Pneumatik, Elektrik, Hidraulik

Standard Reka Bentuk: API 608, ASME B16.34

Standard Ujian: API 598, ISO 5208

Reka Bentuk Perlindungan Kebakaran: API 607

Media yang berkenaan: air, minyak, gas, media kimia, dll.

Bahan Bahagian Bola Diperalil '

Dimensi utama

Class 150Lb                                                                                                                                                                                                                                                                                                                                                        Unit: mm

CLass 300Lb                                                                                                                                                                                                                                                                                                                                                     Unit: mm

CLass 600Lb                                                                                                                                                                                                                                                                                             Unit: mm

NPS	Dn	d	L			Bebibir						W	H
			Rf	Rtj	Bw	D	D1	D2	f	b	N-φd
1/2 "	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4 "	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1 "	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4 "	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2 "	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2 "	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3 "	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4 "	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
