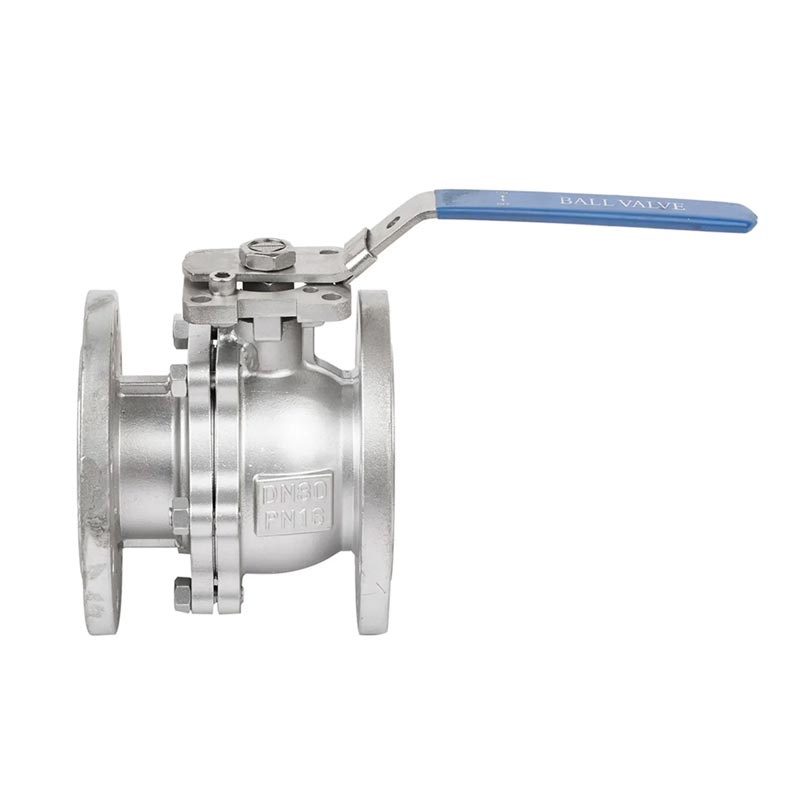

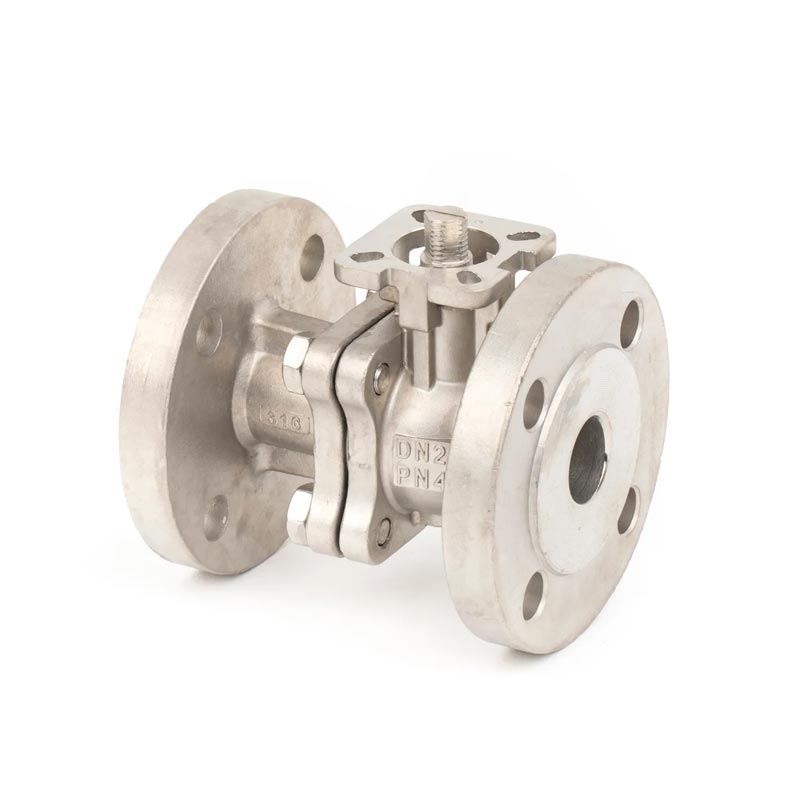

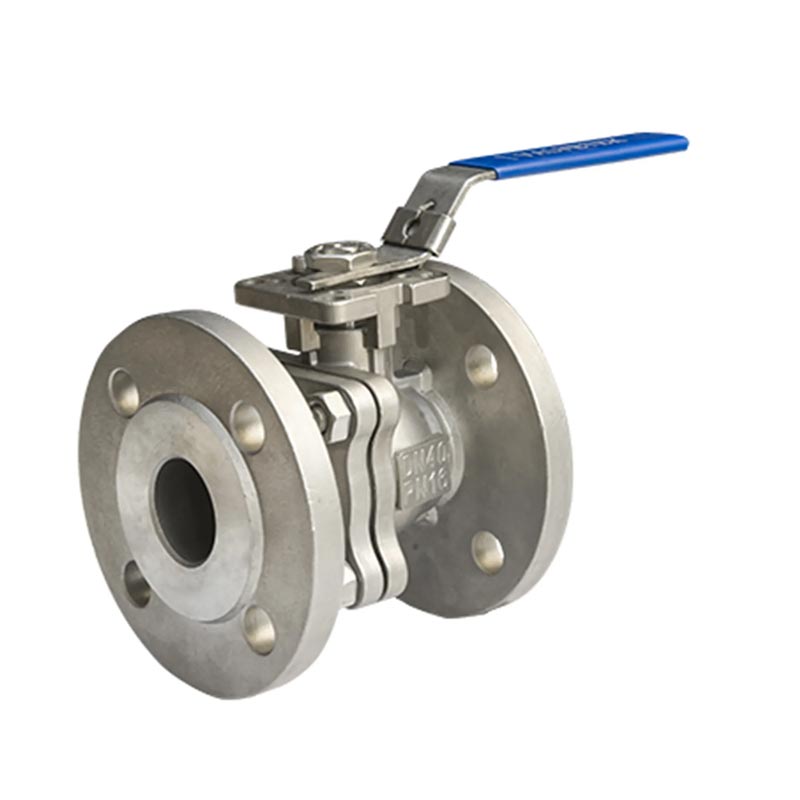

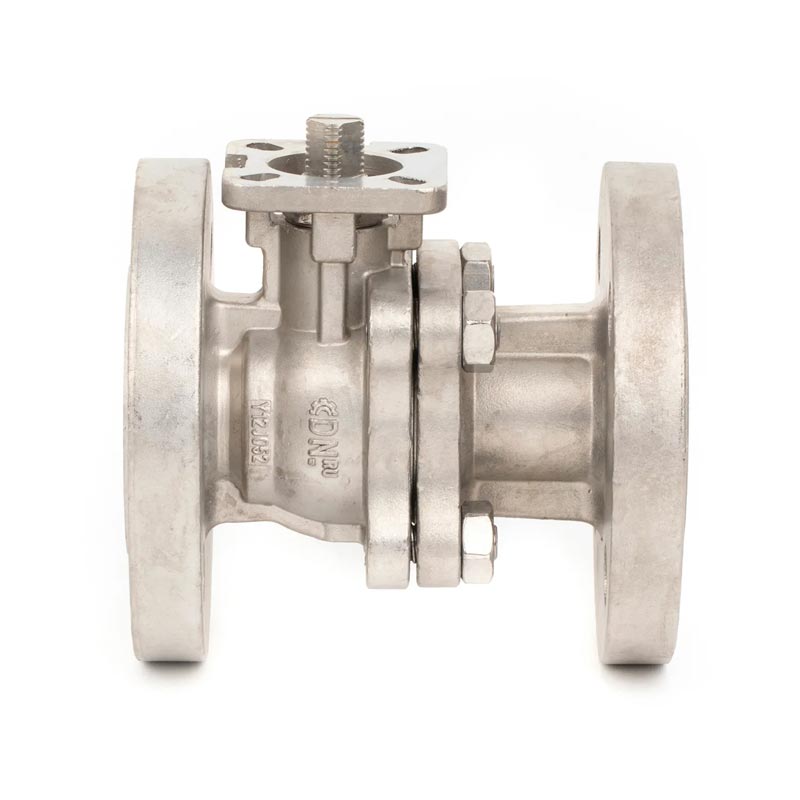

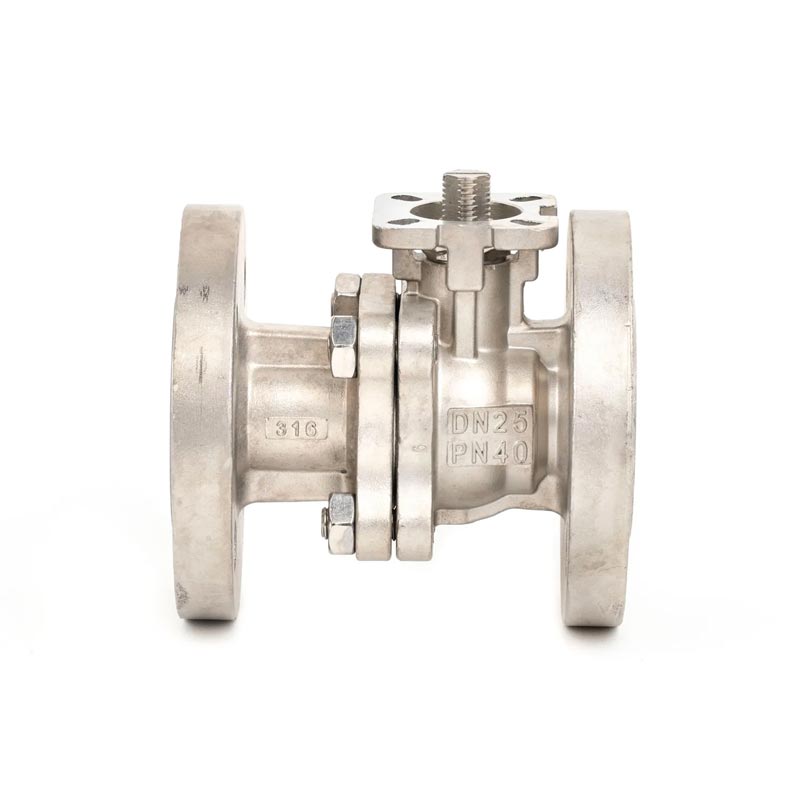

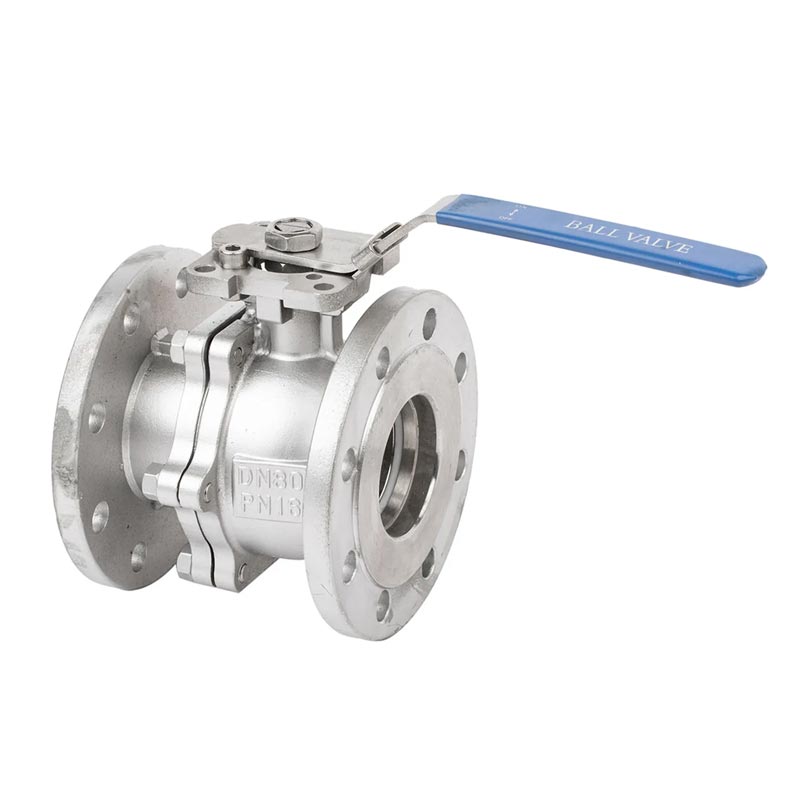

Joepai tahan lama 2pc Din Flanged Stainless Steel Ball Valve adalah dua keping injap bola keluli tahan karat direka dan dihasilkan berdasarkan standard DIN, Sesuai untuk pelbagai senario kawalan cecair perindustrian. 2pc din Injap bola keluli tahan karat yang terbentuk diperbuat daripada keluli tahan karat berkualiti tinggi dan mempunyai rintangan kakisan yang terbaik dan rintangan tekanan tinggi di pasaran. Ia digunakan secara meluas dalam petroleum, kimia, gas asli, makanan, farmaseutikal, rawatan air dan industri lain, sangat sesuai untuk persekitaran kerja yang memerlukan pembukaan dan penutupan yang kerap dan tinggi Keperluan kebocoran sifar.
Standard Reka Bentuk: ASME B16.34
Akhir Flange: DIN2633 PN16
Bersemuka: BS EN558-1 DIN3202 F4/F5
Pemeriksaan dan Ujian: API598/EN 12266
Bahan: Karbon keluli WCB/DIN1.0619
Keluli tahan karat 304/1.4308
Keluli tahan karat 316/1.4408
Tekanan Kerja: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Pelabuhan penuh
Pad pemasangan langsung ISO5211
Reka bentuk STEM
Peranti anti statik
Mengunci peranti
Operasi: Manual atau penggerak
Pelaburan Pelaburan
Suhu Kerja: -20 ℃ ~ 150 ℃
Sederhana yang sesuai: air, minyak, gas
1. Industri Perlombongan dan Keluli
2. Industri arang batu dan buburan
3. Industri Kertas
4 loji kuasa
5. Petroleum dan Industri Kimia
6. Industri Baja dan Farmaseutikal
7. Industri Rawatan Air Sisa, Enapcemar dan Kumbahan

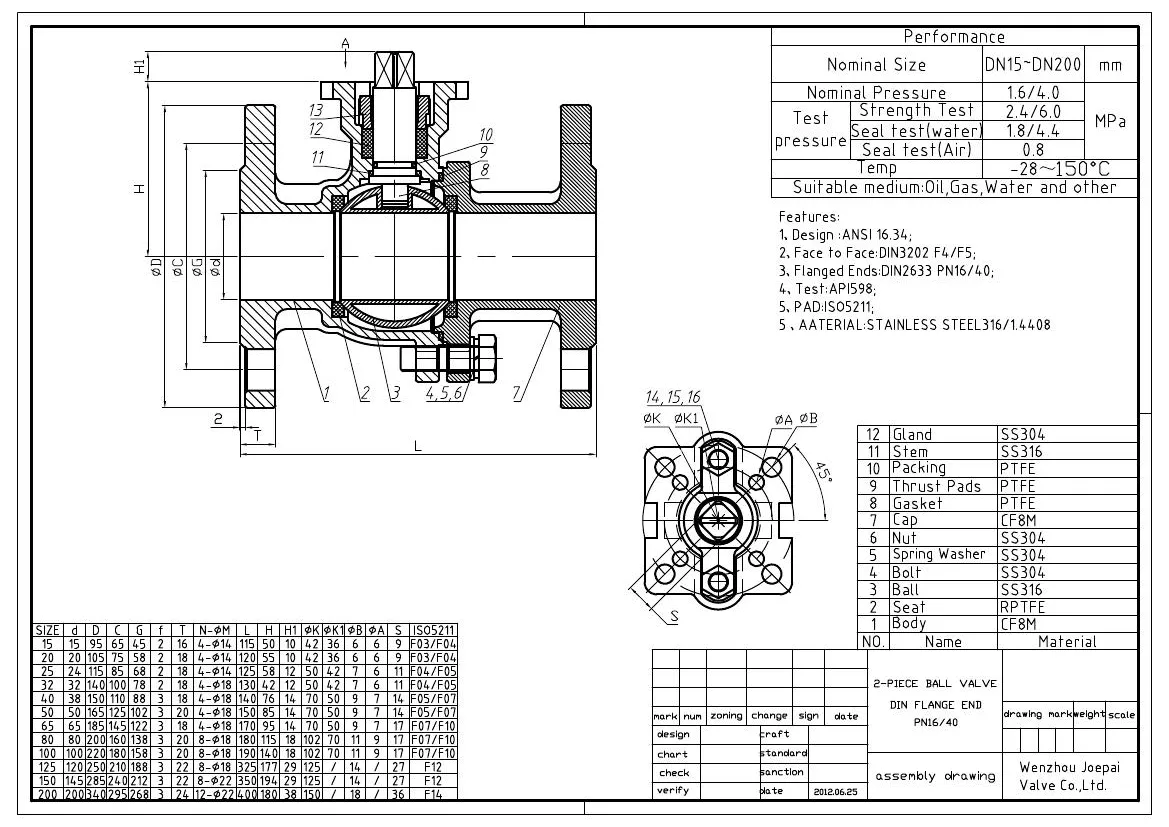

| 1 | Badan | WCB/CF8/CF8M | 9 | Pad tujahan | WCB/CF8/CF8M |
| 2 | Tempat duduk | Ptfe | 10 | Pembungkusan | WCB/CF8/CF8M |
| 3 | Bola | SS304/SS316 | 11 | Batang | SS304/SS316 |
| 4 | Bolt | SS304/SS316 | 12 | Kelenjar | SS304/SS316 |
| 5 | Mesin basuh musim bunga | SS304/SS316 | 13 | Kacang | SS304/SS316 |
| 6 | Kacang | SS304/SS316 | 14 | Mesin basuh musim bunga | SS304/SS316 |
| 7 | Cap | WCB/CF8/CF8M | 15 | Tuil | Ss |
| 8 | Gasket | WCB/CF8/CF8M |
| Dn | d | D | C | G | f | T | N-m | L | H | W | K | Ma |
| 15 | 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 115 | 76 | 150 | 42 | M5 |
| 20 | 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 120 | 78 | 150 | 42 | M5 |
| 25 | 24 | 115 | 85 | 68 | 2 | 18 | 4-14 | 125 | 90 | 180 | 42 | M5 |
| 32 | 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 130 | 94 | 180 | 50 | M6 |
| 40 | 38 | 150 | 110 | 88 | 3 | 18 | 4-18 | 140 | 124 | 244 | 70 | M8 |
| 50 | 46 | 165 | 125 | 102 | 3 | 20 | 4-18 | 150 | 132 | 244 | 70 | M8 |
| 65 | 62 | 185 | 145 | 122 | 3 | 18 | 4-18 | 170 | 170 | 285 | 70 | M8 |
| 80 | 74 | 200 | 160 | 138 | 3 | 20 | 8-18 | 180 | 180 | 285 | 102 | M10 |
| 100 | 93 | 220 | 180 | 158 | 3 | 20 | 8-18 | 190 | 194 | 285 | 102 | M10 |
| 125 | 120 | 250 | 210 | 188 | 3 | 22 | 8-18 | 325 | 225 | 750 | 125 | M12 |
| 150 | 145 | 285 | 240 | 212 | 3 | 22 | 8-22 | 350 | 275 | 750 | 125 | M12 |
| 200 | 200 | 340 | 295 | 168 | 3 | 24 | 12-22 | 400 | 340 | 1000 | 125 | M12 |
