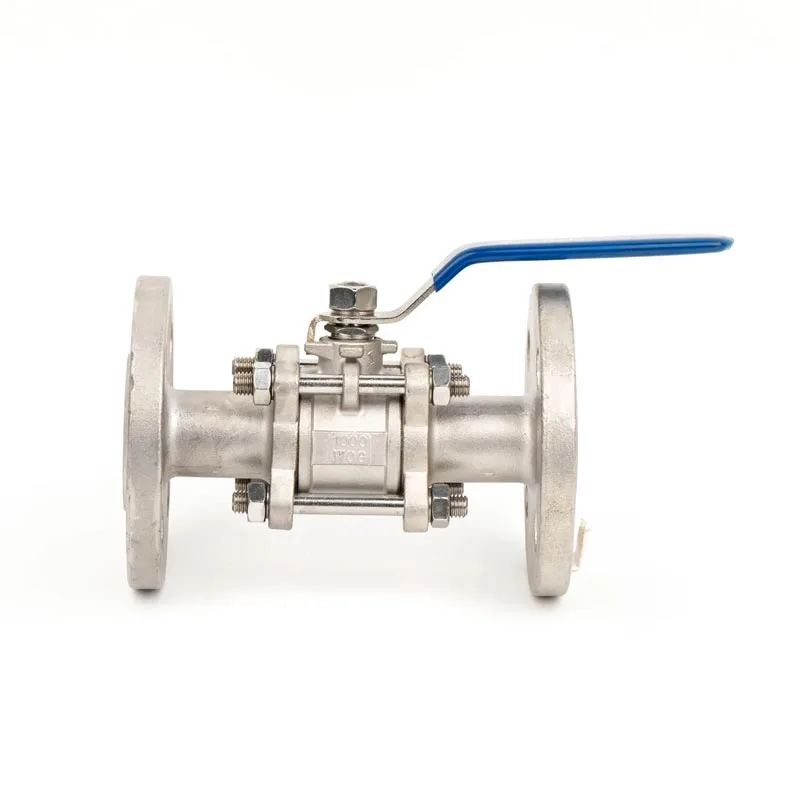

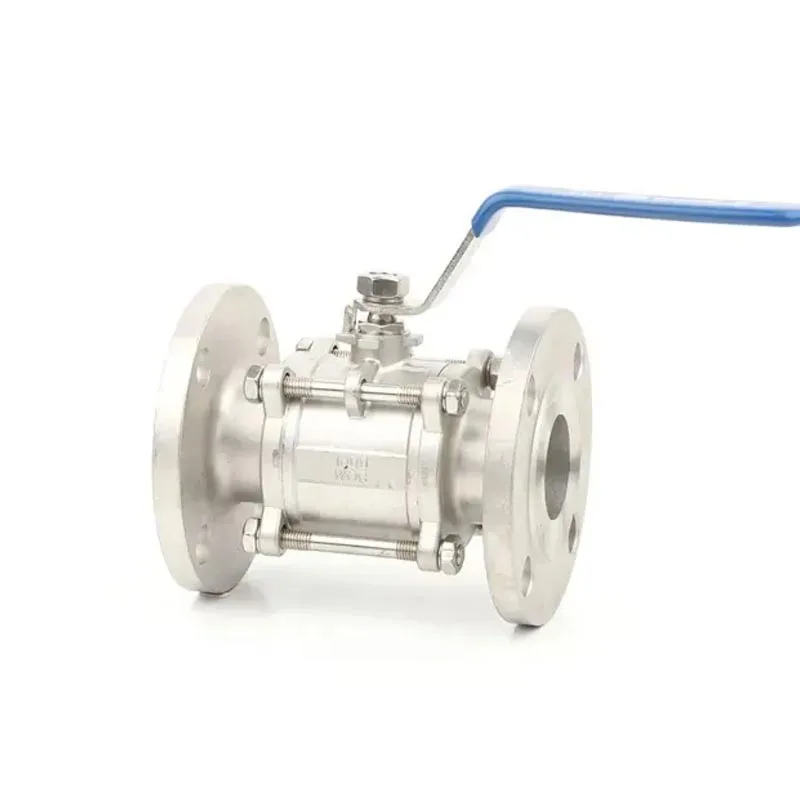

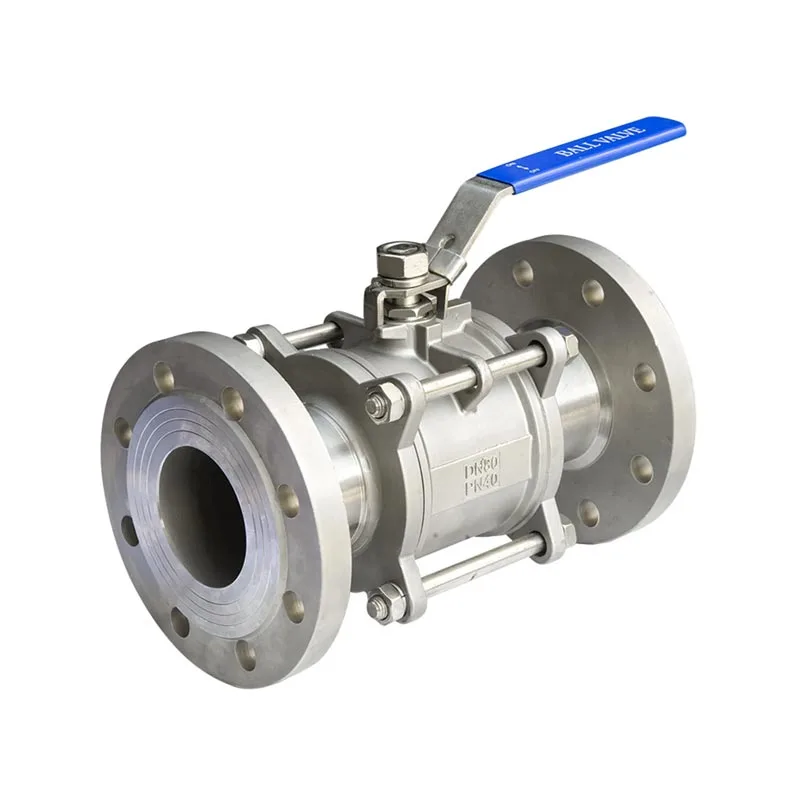

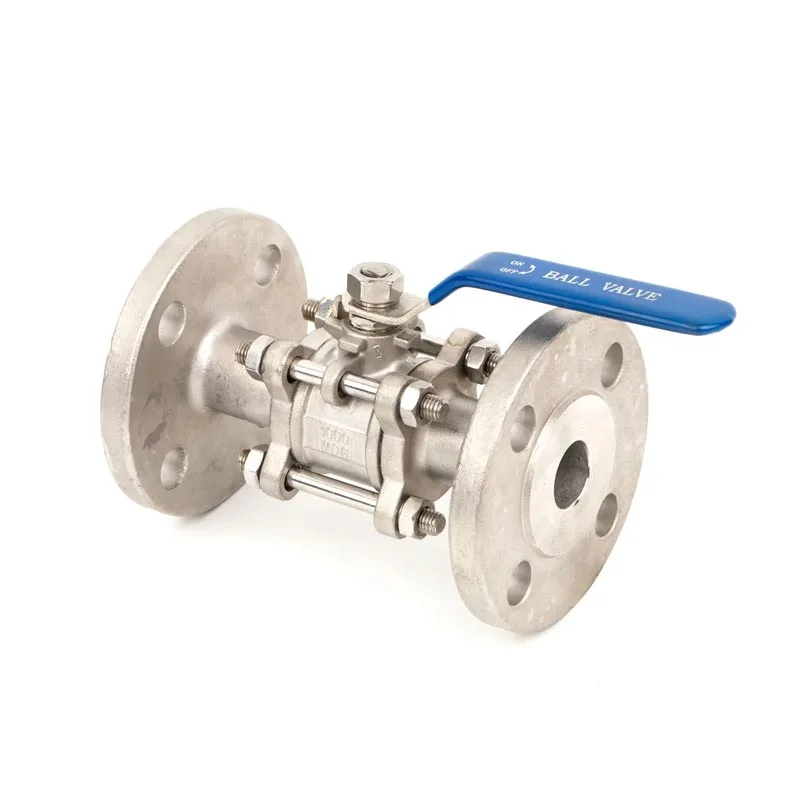

Joepai tahan lama 3pc Din Flanged Ball Valve, juga dikenali sebagai Injap Bola, Flange injap bola, injap bola plat, injap bola bebibir tiga keping dengan dalaman injap bola sambungan benang dan injap bola sambungan dikimpal pantat, adalah Sesuai untuk pelbagai saluran paip dengan PN 1.0 ~ 4.0mpa, suhu kerja -29 ~ 180 ℃ (cincin pengedap adalah polytetrafluoroethylene bertetulang) atau -29 ~ 300 ℃ (cincin pengedap adalah polistirena para), digunakan untuk memotong atau menyambungkan media di saluran paip. Dengan memilih bahan yang berbeza, ia boleh digunakan untuk pelbagai Media seperti air, stim, minyak, asid nitrik, asid asetik, dll.
Injap bola berulir dalaman dan injap bola dikimpal punggung dibahagikan kepada Integral (satu keping), dua peringkat, dan jenis tiga peringkat. Badan injap Casting mengamalkan teknologi canggih yang diperkenalkan dari Taiwan, dengan munasabah struktur dan penampilan yang indah.
Kerusi injap mengamalkan pengedap elastik struktur, yang boleh dipercayai dalam pengedap dan mudah dibuka dan ditutup. The batang injap mengamalkan struktur dipasang bawah dengan pengedap terbalik, dan batang injap tidak akan dibuang apabila ruang injap tidak normal bertekanan. Injap bola dua bahagian dan tiga keping juga boleh dihubungkan dengan kimpalan pantat (BW) dan kimpalan soket (SW), dan kedua -duanya boleh dilengkapi dengan Platform kurungan ISO standard antarabangsa dan peranti mengunci. 90 ° Mekanisme kedudukan penukaran boleh ditetapkan, dan kunci boleh ditambah seperti yang diperlukan mencegah salah operasi.
Mod pemacu: manual, elektrik, pneumatik
Dimensi tatap muka: DIN3202-F1
Sambungan Flanged: PN16/PN40 DIN2633
Julat suhu: -20ºC ~ 150ºC
Sederhana yang sesuai: air, minyak, udara dan beberapa cecair yang menghakis
Pelabuhan Penuh, Reka Bentuk STEM Bukitan-Bukti
Operasi tuil dengan peranti mengunci
Badan pemutus pelaburan
Reka bentuk: DN15 ~ DN150 PN40
Ujian: API 598
Bahan: Karbon keluli WCB/DIN1.0619
Keluli tahan karat 304/1.4308
Keluli tahan karat 316/1.4408
| 1 | Cap | WCB/CF8/CF8M | 9 | Mesin basuh tujah | SS/SS304/SS316 |
| 2 | Badan | WCB/CF8/CF8M | 10 | Pembungkusan | SS/SS304/SS316 |
| 3 | Bolt | SS/SS304/SS316 | 11 | Kelenjar | SS/SS304/SS316 |
| 4 | Tempat duduk | Ptfe | 12 | Mengendalikan | Ss |
| 5 | Mesin basuh bolt | SS/SS304/SS316 | 13 | Mesin basuh musim bunga | SS/SS304/SS316 |
| 6 | Hex kacang | SS/SS304/SS316 | 14 | Kacang batang | SS/SS304/SS316 |
| 7 | Bola | SS/SS304/SS316 | 15 | Penutup plastik | Plastik |
| 8 | Batang | SS/SS304/SS316 |
| NPS | Dn | d | D | D1 | D2 | T | L | W | H | Z-m |
| 1/2 " | 15 | 15 | 45 | 65 | 95 | 16 | 130 | 125 | 75 | 4-14 |
| 3/4 " | 20 | 20 | 58 | 75 | 105 | 16 | 150 | 125 | 85 | 4-14 |
| 1 " | 25 | 25 | 68 | 85 | 115 | 16 | 160 | 125 | 95 | 4-14 |
| 11/4 " | 32 | 32 | 78 | 100 | 140 | 18 | 180 | 135 | 100 | 4-18 |
| 11/2 " | 40 | 38 | 88 | 110 | 145 | 18 | 200 | 165 | 100 | 4-18 |
| 2 " | 50 | 50 | 102 | 125 | 162 | 20 | 230 | 170 | 135 | 4-18 |
| 21/2 " | 65 | 65 | 122 | 145 | 185 | 22 | 290 | 170 | 135 | 8-18 |
| 3 " | 80 | 76 | 138 | 160 | 200 | 24 | 310 | 240 | 135 | 8-18 |
| 4 " | 100 | 100 | 162 | 190 | 235 | 24 | 350 | 245 | 140 | 8-22 |
