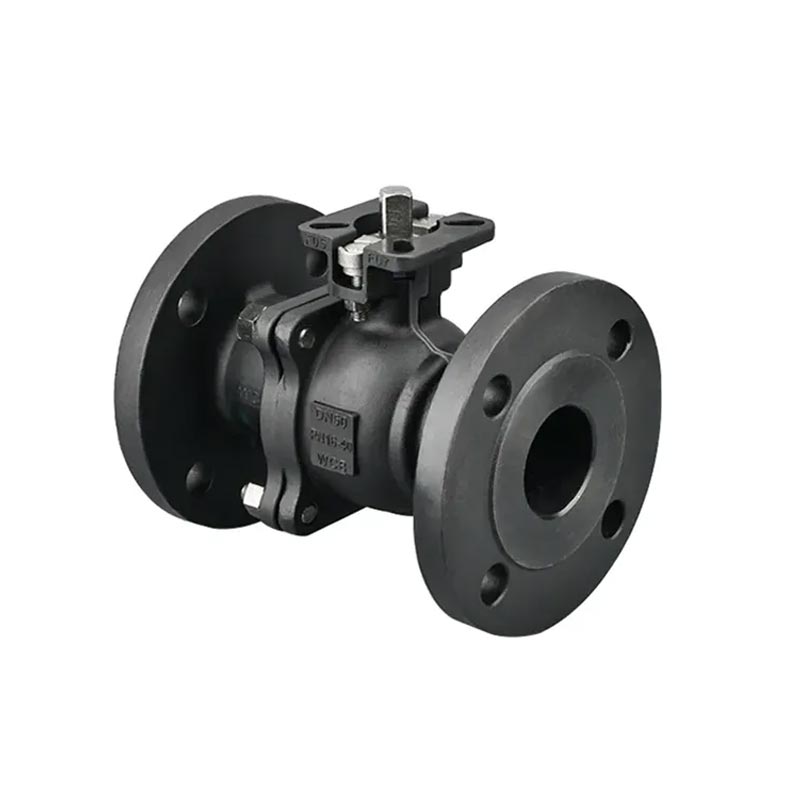

Joepai 2pc Carbon Steel Flanged Ball Valve mengamalkan struktur padat dan reka bentuk teras terapung. Permukaan pengedap antara bola dan Tempat duduk injap secara automatik di bawah tekanan, dan dengan karbon yang kukuh badan injap keluli, ia mempunyai data yang baik dalam galas tekanan, rintangan pakai, rintangan kakisan, dan lain -lain. Ia digunakan secara meluas dalam industri seperti Petroleum, gas asli, kimia, stesen kuasa, dan rawatan air. Dengan Lebih dari sepuluh tahun pengalaman dalam pembuatan injap bola, Qiaopai mengamalkan CNC pemesinan ketepatan, lima pemeriksaan pemeriksaan kualiti, dan digital sistem pengesanan proses untuk mencapai kebolehkesanan kilang, prestasi yang stabil, dan sesuai dengan piawaian pelanggan untuk setiap injap bola. Pelbagai piawaian seperti DIN, ANSI, JIS, dan lain -lain boleh didapati untuk memenuhi yang disesuaikan Perolehan keperluan pelanggan global.
Standard Reka Bentuk: ASME B16.34
Akhir Flange: DIN2633 PN16
Bersemuka: BS EN558-1 DIN3202 F4/F5
Pemeriksaan dan Ujian: API598/EN 12266
Kilang penapisan, tumbuhan petrokimia, minyak mentah dan pengangkutan minyak selesai
sistem
Saluran paip jarak jauh gas asli, tekanan gas bandar yang mengawal selia
stesen
Sistem Kawalan Proses Kimia
Pengangkutan stim suhu tinggi, sistem peredaran terma
Dandang Perindustrian, Kawalan Keselamatan Kapal Tekanan
Pembuatan kertas, metalurgi, farmaseutikal, rawatan air perindustrian dan
industri lain
Bahan: Karbon keluli WCB/DIN1.0619
Keluli tahan karat 304/1.4308
Keluli tahan karat 316/1.4408
Tekanan Kerja: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Pelabuhan penuh
Batang kosong dengan pad pemasangan langsung ISO5211 (flange atas)
Reka bentuk STEM
Peranti anti statik
Mengunci peranti
Operasi: Manual atau penggerak
Pelaburan Pelaburan
Suhu Kerja: -20 ℃ ~ 150 ℃
Sederhana yang sesuai: air, minyak, gas
Lulus pensijilan sistem pengurusan kualiti ISO 9001
Mematuhi piawaian keselamatan CE EU
Pensijilan KC Korea boleh digunakan untuk pasaran Asia Pasifik
Setiap injap bola flanged keluli karbon 2pc telah lulus ujian tekanan tinggi dan ujian ketat udara
Pemprosesan CNC Precision, ralat dimensi utama ≤ 0.01mm
Semua bahan mentah dianalisis dengan komposisi kimia spektrometer
Struktur suhu rendah pilihan (dengan leher injap lanjutan)
Struktur anti-statik dan tahan api yang boleh dikonfigurasikan
Batang operasi yang dilanjutkan, rawatan salutan khas (seperti ENP, FBE)
Menyokong pemprosesan OEM dan penyesuaian pembungkusan

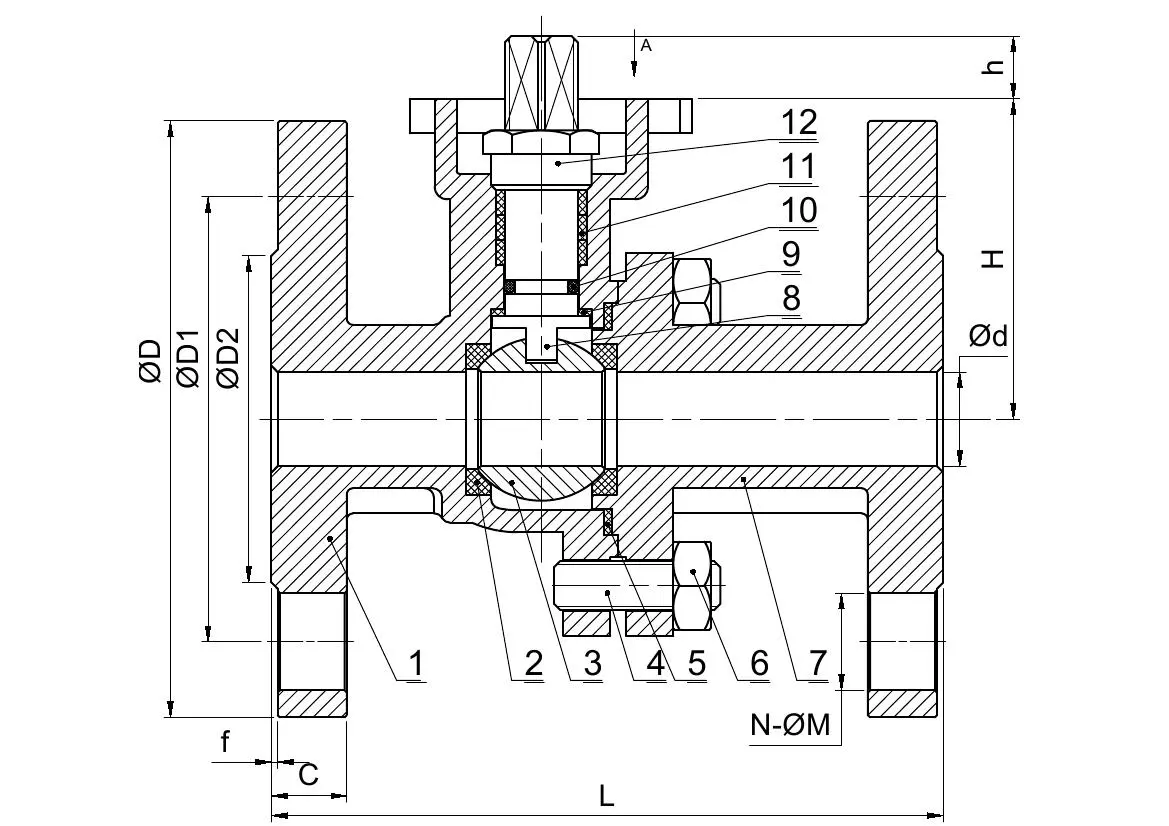

| 1 | Badan | WCB/CF8/CF8M | 7 | Cap | WCB/CF8/CF8M |
| 2 | Tempat duduk | Ptfe | 8 | Batang | SS304/SS316 |
| 3 | Bola | SS304/SS316 | 9 | Pad tujahan | Ptfe |
| 4 | Bolt | SS/SS316 | 10 | O-cincin | Faston |
| 5 | Gasket | Ptfe | 11 | Pembungkusan | Ptfe |
| 6 | Kacang | SS/SS316 | 12 | Kelenjar | SS/SS316 |
| NPS | d | L | H | D | D1 | D2 | c | f | N-m | h | a | b | A | B | K |
| 1/2 " | 15 | 130 | 50 | 95 | 65 | 46 | 14 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 3/4 " | 20 | 140 | 55 | 105 | 75 | 56 | 16 | 2 | 4-14 | 9 | 6 | 6 | 36 | 42 | 9 |
| 1 " | 25 | 150 | 60 | 115 | 85 | 65 | 16 | 2 | 4-14 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/4 " | 32 | 165 | 70 | 135 | 100 | 76 | 18 | 2 | 4-18 | 11 | 6 | 7 | 42 | 50 | 11 |
| 11/2 " | 38 | 180 | 75 | 145 | 110 | 84 | 18 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 2 " | 50 | 200 | 85 | 160 | 125 | 99 | 20 | 2 | 4-18 | 14 | 7 | 9 | 50 | 70 | 14 |
| 21/2 " | 62 | 220 | 95 | 180 | 145 | 118 | 20 | 2 | 4-18 | 14 | 7 | 9 | 70 | 70 | 14 |
| 3 " | 78 | 250 | 100 | 195 | 160 | 130 | 20 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 4 " | 100 | 280 | 115 | 215 | 180 | 156 | 22 | 2 | 8-18 | 17 | 9 | 11 | 70 | 102 | 17 |
| 5 " | 122 | 320 | 177 | 245 | 210 | 185 | 22 | 2 | 8-18 | 29 | - | 14 | - | 125 | 27 |
| 6 " | 146 | 360 | 194 | 280 | 240 | 210 | 24 | 2 | 8-22 | 29 | - | 14 | - | 125 | 27 |
| 8 " | 196 | 400 | 180 | 335 | 295 | 265 | 24 | 2 | 12-22 | 38 | - | 18 | - | 150 | 36 |
