Injap globe corak ptfe yang dibarisi

Joepai adalah pembekal utama PTFE yang dibarisi Y Pola Globe Valve di China. Injap ini direkayasa untuk aplikasi cecair yang mengakis dan toksik yang teruk, termasuk pemprosesan kimia, semikonduktor, dan farmaseutikal. Injap berjajar ini menggunakan liner PFA atau PTFE penuh (biasanya ≥3-5mm tebal) untuk mengasingkan semua komponen logam dari media proses, memberikan rintangan korosi yang luar biasa dan menghilangkan keperluan untuk menghancurkan. Pembuatan kami menggunakan pengacuan pemindahan lanjutan dan berlabuh dovetail untuk lapisan yang konsisten, padat dengan kebolehtelapan yang rendah dan mengurangkan risiko detasmen pelapik di bawah vakum atau suhu tinggi. Disokong oleh kemudahan pengeluaran yang disahkan ISO dan rantaian bekalan yang mantap, kami memastikan penghantaran yang boleh dipercayai, dengan banyak konfigurasi Valve Globe yang dibarisi PFA yang tersedia untuk penghantaran cepat untuk menyokong tempoh masa projek yang mendesak.

Hantar Pertanyaan

Penerangan Produk

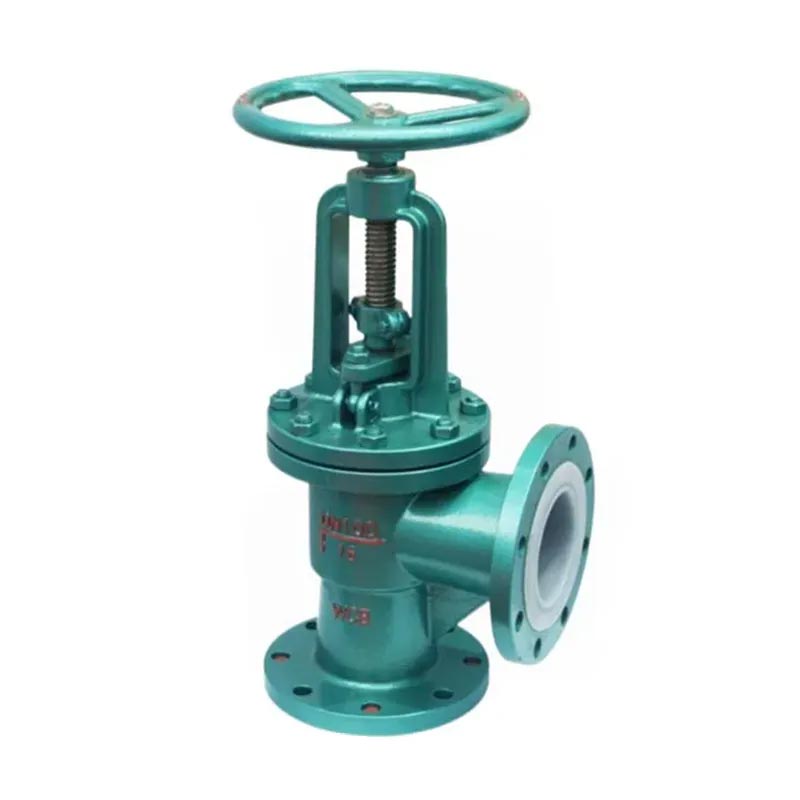

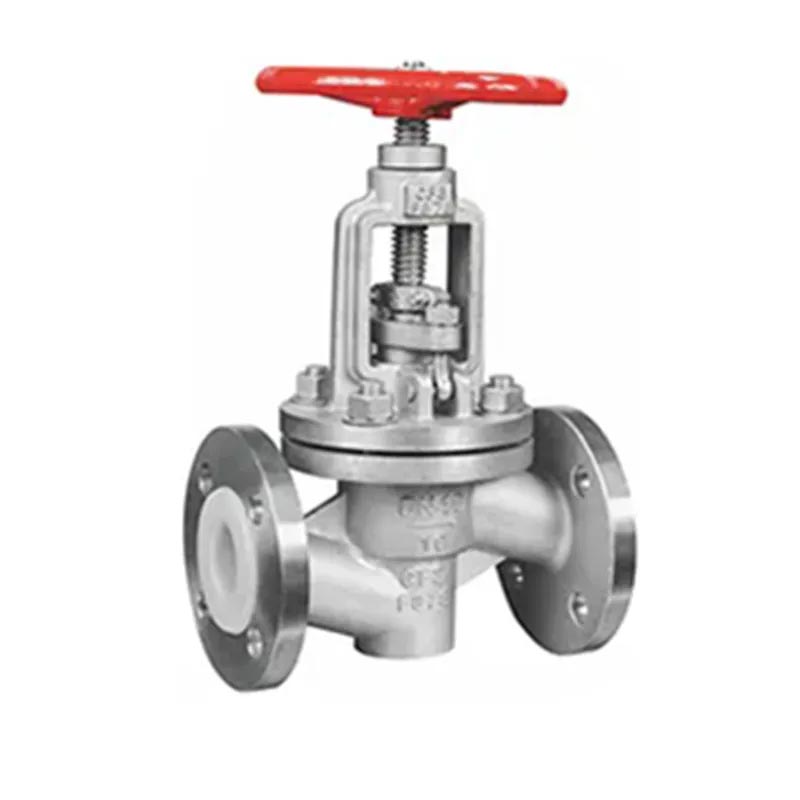

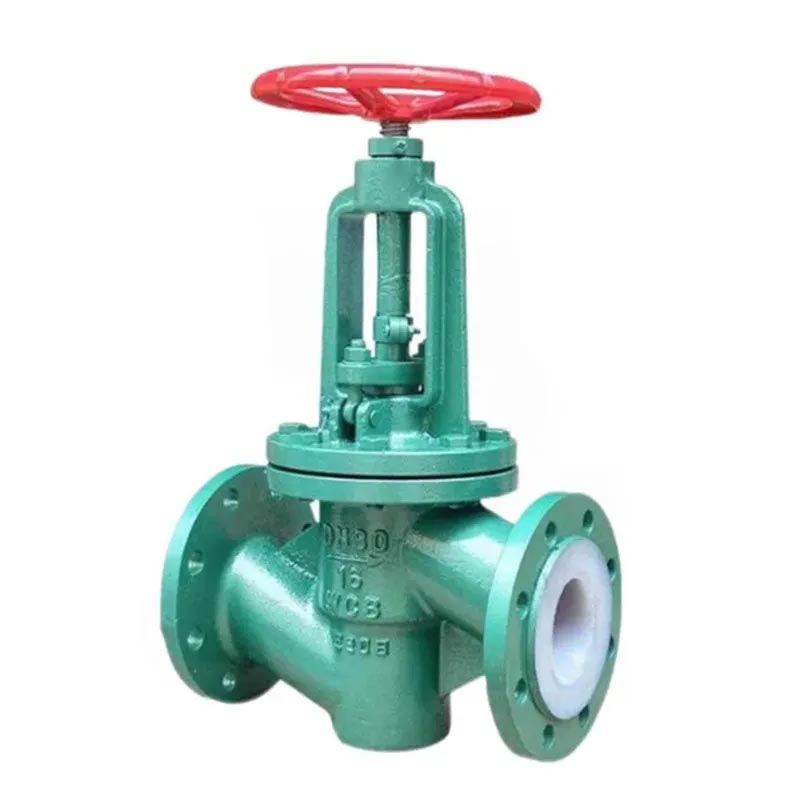

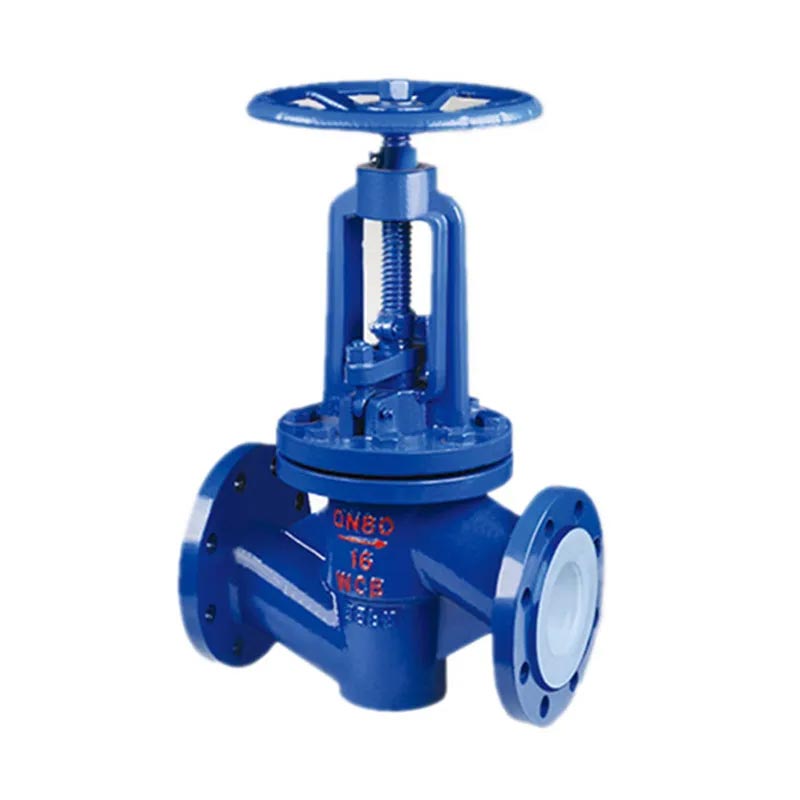

Dengan kepakaran kejuruteraan dekad, Joepai menyediakan injap globe corak PTFE yang berkualiti tinggi yang mematuhi piawaian antarabangsa. Masing -masing injap mengalami 100% tekanan dan pemeriksaan pengedap sebelum meninggalkan kilang. Kami menyediakan sokongan OEM, masa penghantaran pendek, dan disesuaikan Konfigurasi bahan untuk keperluan khusus projek. Injap Globe yang dibarisi adalah sejenis injap penutup di mana unsur penutup (cakera) didorong oleh batang injap dan bergerak ke atas dan ke bawah di sepanjang paksi pusat kerusi injap. Ia biasanya digunakan untuk menyambung atau mematikan medium dalam saluran paip dan biasanya tidak digunakan untuk peraturan aliran. Struktur asas termasuk: J41 Jenis lurus, sudut jenis J44, dan J45 Type Oblique (Y-Type).

Ciri -ciri

Injap Globe yang dibarisi mempunyai struktur padat, operasi fleksibel, rintangan kakisan yang kuat, dan strok pendek. Mereka digunakan secara meluas dalam aplikasi dengan kakisan yang teruk, seperti industri kimia, petroleum, farmaseutikal, makanan, peleburan keluli, pembuatan kertas, kuasa hidro, dan perlindungan alam sekitar.

Bahan lapisan: PFA, PTFE, FEP, GXPO, dll.

Kaedah Operasi: Manual, Gear (Gear Worm), Elektrik, Pneumatik, Hidraulik.

Dalam industri di mana bahan kimia yang agresif adalah norma, injap logam standard dengan cepat tunduk kepada kakisan dan kegagalan. PTFE (Polytetrafluoroethylene) dan PFA (Perfluoroalkoxy) yang dibarisi Y-Pattern Globe injap direkayasa khusus untuk cabaran ini, yang menawarkan penyelesaian yang unggul untuk mengawal aliran media yang sangat menghakis, ultra-plure, atau melekat.

Standard injap

Standard Reka Bentuk dan Pembuatan: GB12235
Dimensi muka ke muka: GB12221
Standard Dimensi Flange: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020

Ujian dan pemeriksaan

Lapisan lapisan: Mengesan Electrospark
Standard Ujian: GB/T 13927, API 598
Tekanan nominal: PN (MPA)
Tekanan ujian badan: PNX1.5
Tekanan ujian meterai: PNX1.1

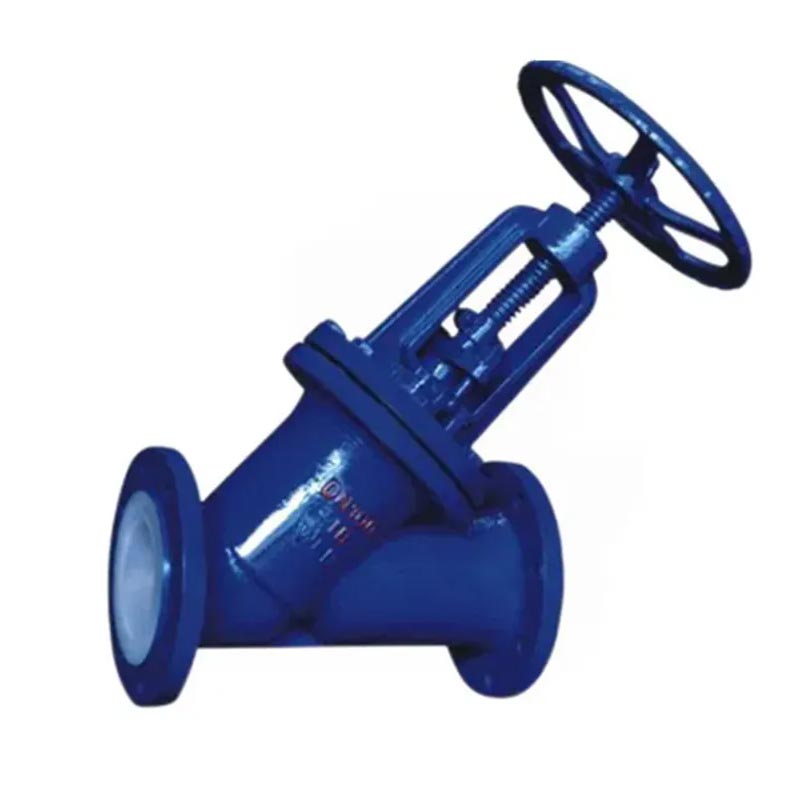

Y Pattern Globe Valve

Bahan Bahagian Utama

Badan
Lapisan badan	Plastik fluorin
Bonnet	Besi tuang, keluli karbon, keluli tahan karat
Cakera	Keluli karbon, keluli tahan karat, ditutup sepenuhnya dengan fluorin plastik
Kelenjar
Batang	Keluli karbon, keluli tahan karat, sebahagiannya ditutup dengan fluorin plastik
Handwheel

	Nilai standard (: mm)							Nilai rujukan
DN (mm)	L	D	D1	D2	f	b	Z-φd	Lakukan	W (kg)
DN (mm)	PN2.5m
15	130	95	65	45	2	16	4-F14	265	4
20	150	105	75	58	2	18	4-F14	270	5
25	160	115	85	68	2	18	4-F14	275	6
32	180	135	100	78	2	18	4-F18	290	9
40	200	145	110	88	3	18	4-F18	320	11
50	230	160	125	102	3	20	4-F18	335	14
65	290	180	145	122	3	22	8-F18	400	21
80	310	195	160	138	3	24	8-F18	450	30
100	350	230	190	162	3	24	8-F23	495	36
125	400	270	220	188	3	26	8-F26	560	70
150	480	300	250	218	3	28	8-F26	650	80
200	600	360	310	278	3	30	12-F26	750
250	650	425	370	335	3	32	12-φ30	840	250
300	700	485	430	395	4	34	16-φ30	970
350	790	550	490	448	4	38	16-F34		500

Parameter

Diameter nominal	Tekanan nominal	Tekanan kerja	L	D	D1	n-fd	f	H1	H2	D0	Berat
25	1.6 1.0	1.6	160	100	75	4-2	2	2595	280	120	4.5
32			200	120	90	4-14	2			140	13
40			200	130	100	4-14	3	320	353	140	9.5
50			230	140	110	4-14	3	342	375	160	16.5
65		1.0	290	160	130	4-14	3			180
80			310	190	150	4-18	3	467	520	200	32
100			350	210	170	4-18	3	532	600	280	45
125			400	240	200	8-18	3	604	685	280	67
150			480	265	225	8-18	3	635	728	320	89
200		0.6	495	320	280	8-18	4	735	866	400	145
250			622	375	335	12-18	4
300			698				4

Y Pattern Globe Valve
