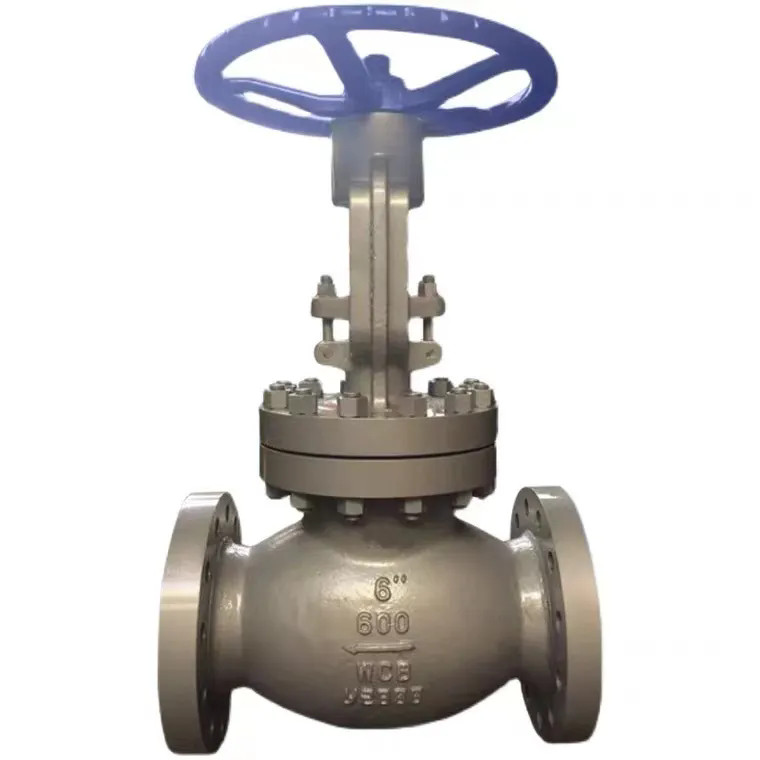

Pasangan pengedap Kelas ANSI 600lb Cast Steel Tekanan Globe Valve yang dibuat di China Joepai terdiri daripada permukaan pengedap cakera injap dan permukaan pengedap tempat duduk injap. Batang injap memacu cakera injap untuk bergerak secara menegak di sepanjang garis pusat kerusi injap. Ketinggian pembukaan injap dunia agak kecil semasa proses pembukaan dan penutupan, menjadikannya mudah untuk menyesuaikan kadar aliran, dan mudah untuk menghasilkan dan mengekalkan, dengan pelbagai aplikasi tekanan.
Berbanding dengan injap pemotongan yang biasa digunakan dalam pengeluaran perindustrian, injap keluli keluli cast adalah struktur yang lebih mudah dan mudah untuk menghasilkan dan mengekalkan. Dari segi hayat perkhidmatan, permukaan pengedap injap globe keluli cast tidak mudah dipakai atau tercalar. Semasa proses pembukaan dan penutup injap, tidak ada gelongsor relatif antara cakera injap dan permukaan pengedap asas, jadi haus dan calar pada permukaan pengedap agak kecil, yang meningkatkan hayat perkhidmatan pasangan pengedap. Injap globe keluli cast mempunyai strok cakera injap kecil dan ketinggian yang agak kecil berbanding dengan injap pintu semasa proses tertutup sepenuhnya.
Pembinaan: BB-BG-OSANDY
Operasi: Manual, pneumatik
Standard Reka Bentuk: API6D API600
Dimensi muka ke muka: ASME B16.10
Flange berakhir: ASME B16.5
Ujian dan Pemeriksaan: API 598
Khas-NACE MR-01-75
Penilaian Tekanan: Kelas: 150lb-900lb
Spesifikasi: 1/2 "-14"
Bahan: WCB, CF8, CF3
Bebibir standard: ANSI
|
Bahan utama bahagian
|
|
|
Badan, bonet
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
Batang
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
Kacang batang
|
Tembaga
|
|
Cakera
|
ASTM A216 WCB
|
|
Tempat duduk
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
Roda tangan
|
ASTM A47
|
|
Gasket
|
Grafit
|
|
Pembungkusan
|
Grafit
|
|
Standard injap globe
|
|
|
Standard reka bentuk
|
API 6D/API 600/API 603
|
|
Bersemuka
|
ASME B16.10
|
|
Standard Flange
|
ASME B16.5
|
|
Ujian Standard
|
API598
|

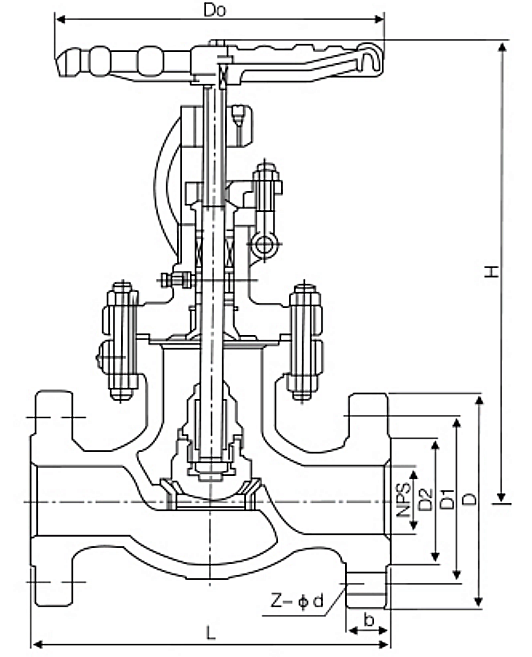

Dn
NPS
L
D
D1
D2
b
Z-φd
15
1/2
165
95
66.7
34.9
21.3
4-16
20
3/4
190
115
82.6
42.9
22.9
4-19
25
1
216
125
88.9
50.8
24.5
4-19
32
11/4
229
135
98.4
63.5
27.7
4-19
40
11/2
241
155
114.3
73
29.3
4-19
50
2
292
165
127
92.1
32.4
8-19
65
21/2
330
190
149.2
104.8
35.6
8-22.2
80
3
356
210
168.3
127
38.8
8-22.2
100
4
432
275
215.9
157.2
45.1
8-25.4
125
5
508
330
266.7
185.7
51.5
8-28.6
150
6
559
355
292.1
215.9
54.7
12-28.6
200
8
660
420
349.2
269.9
62.6
12-31.8
250
10
787
510
431.8
323.8
70.5
16-34.9
300
12
838
560
489
381
76.7
20-34.9
350
14
889
605
527
412.8
76.9
20-38.1
400
16
991
685
603.2
469.9
83.2
20-41.3
450
18
1092
745
654
533.4
89.6
20-44.5
500
20
1194
815
723.9
584.2
95.9
24-44.5
600
24
1397
940
838.2
692.2
108.6
24-50.8
