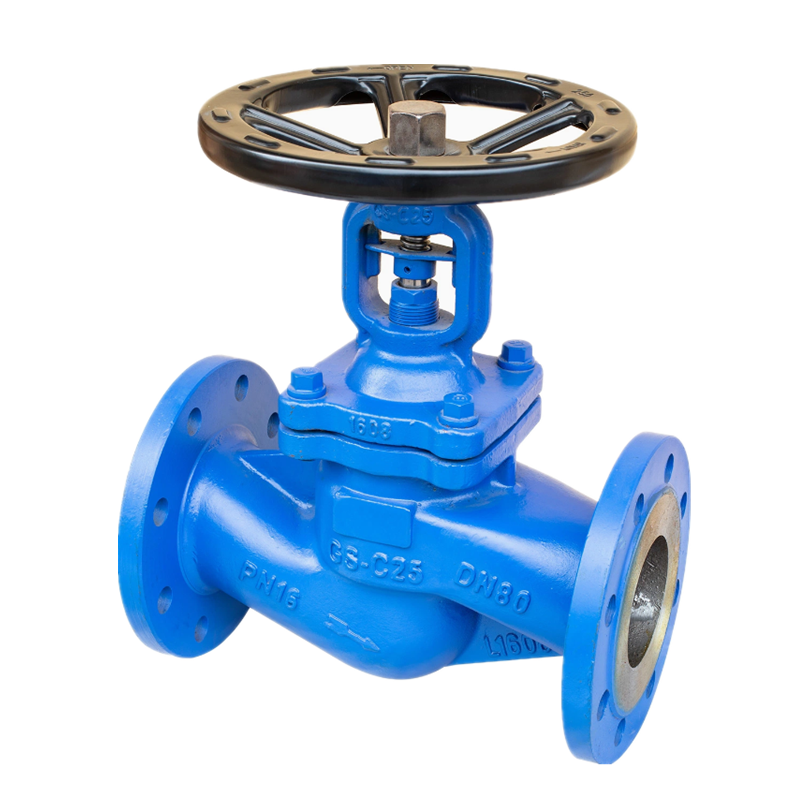

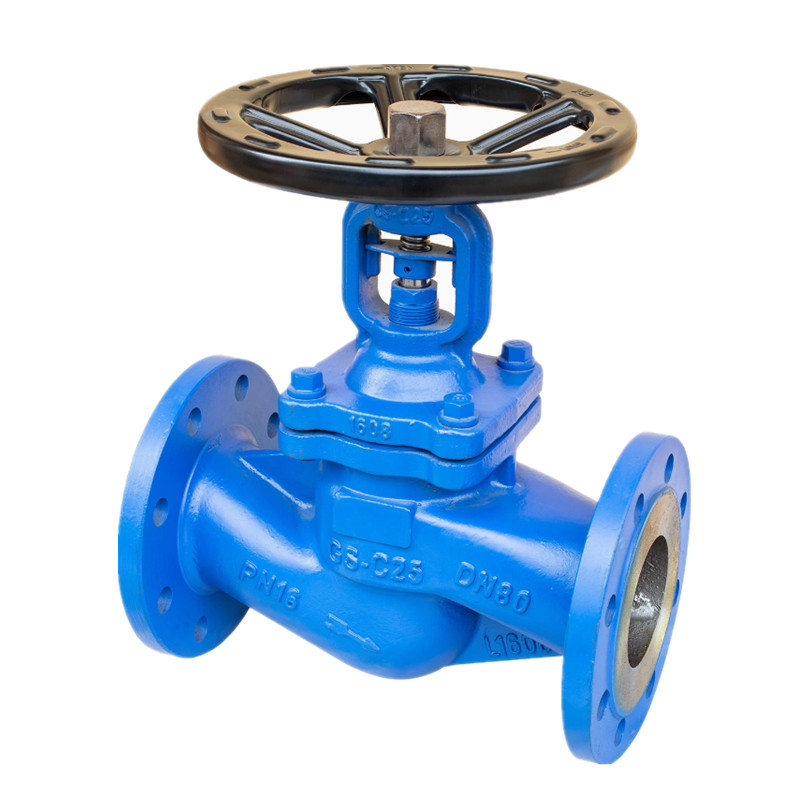

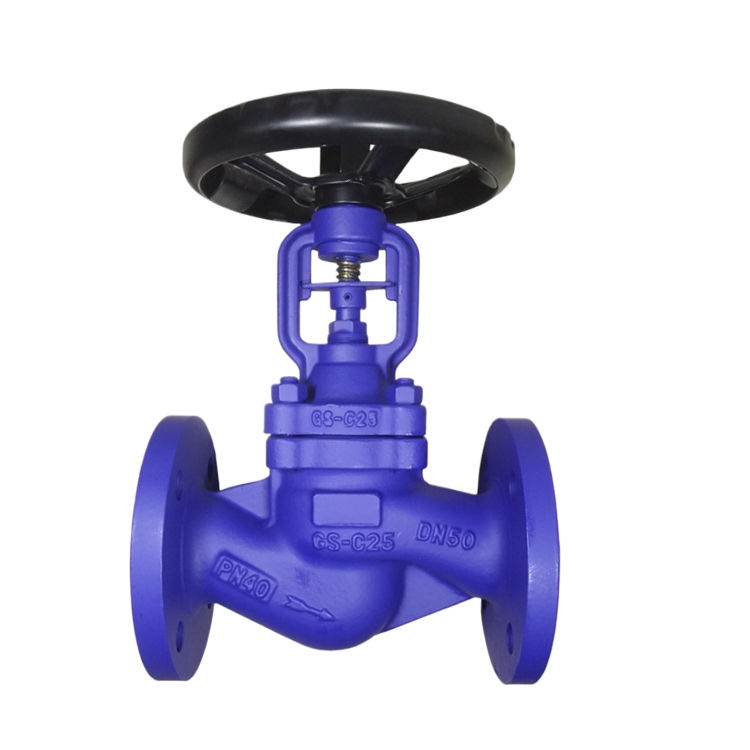

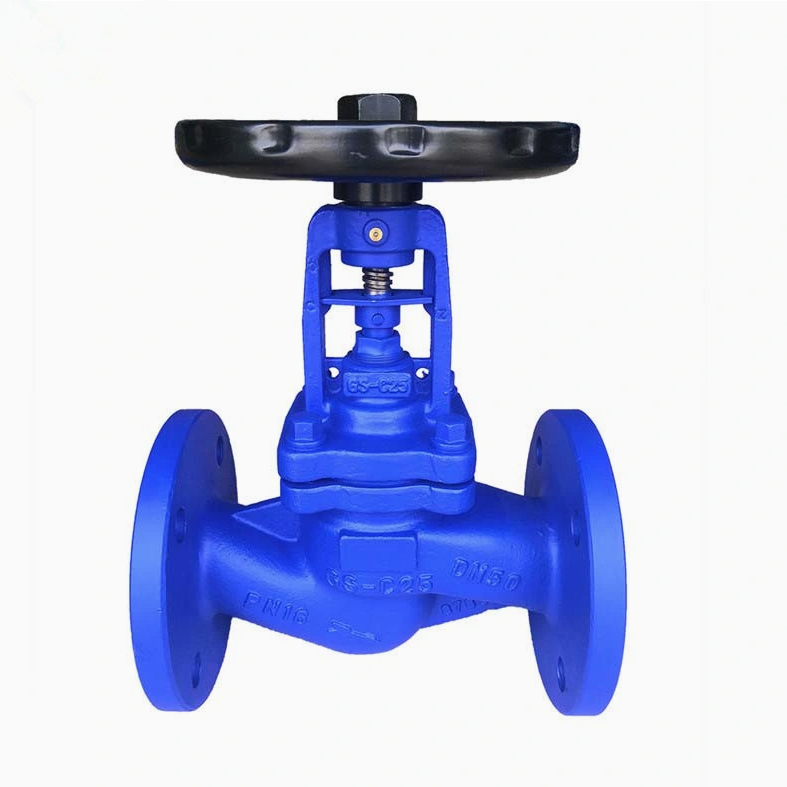

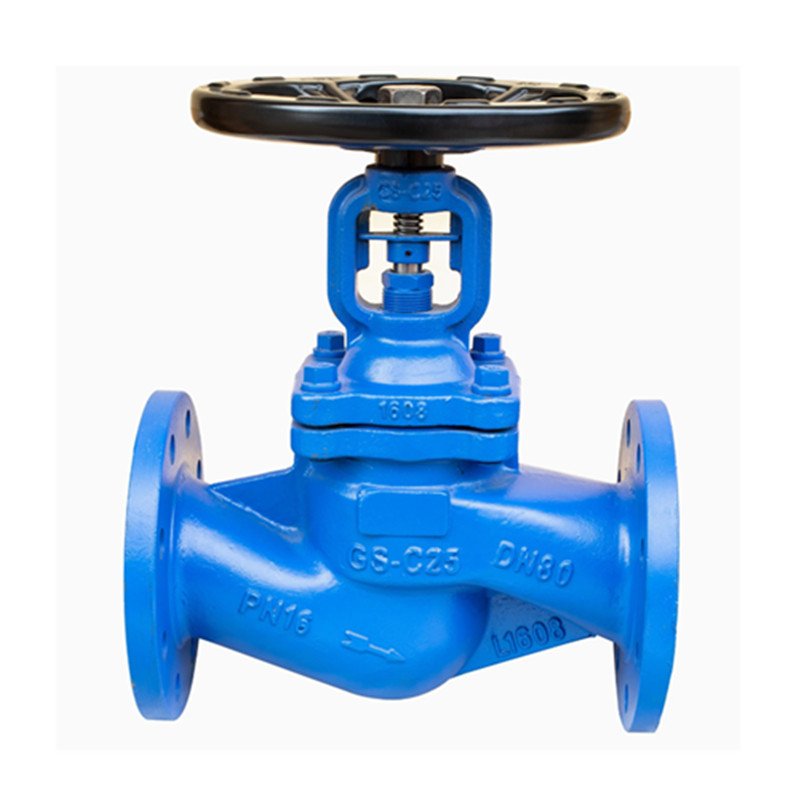

GS-C25 FLANGED DIN Standard Bellow Seal Globe Valve

Joepai tahan lama GS-C25 DIN Standard Bellow Seal Globe Valve telah meluluskan pensijilan antarabangsa seperti ISO9001, CE, meliputi pasaran di Eropah, Amerika, Asia Tenggara, dan Timur Tengah. Siri ini mengamalkan struktur pengedap dua, dengan paip bergelombang logam yang dikimpal dan dimeteraikan di dalam, dengan berkesan menghalang kebocoran sederhana, melindungi keselamatan pengendali, dan memenuhi piawaian alam sekitar.

Hantar Pertanyaan

Penerangan Produk

Joepai GS-C25 FLANGED DIN Standard Bellow Seal Globe Valve yang dibuat di China, sesuai untuk industri seperti petrokimia, bahan kimia halus, farmaseutikal, metalurgi, dan loji kuasa, terutamanya untuk sistem penyampaian tertutup untuk media toksik, berbahaya, mudah terbakar, dan menghancurkan. Struktur pengedap dwi yang unik memastikan operasi stabil jangka panjang dan penyelesaian injap pilihan untuk bahan kimia halus dan keadaan kerja yang keras.

Spesifikasi Teknikal:

Penilaian Tekanan: 1.0-4.0mpa

Spesifikasi: DN15-DN500

Bahan: GS-C25, CF8, CF3

Flanges Standard: Din

Bellow Seal Globe Injap Detail:

Pembinaan: BB-BG-OSANDY

Operasi: Manual, pneumatik

Standard Reka Bentuk: DIN3356

Dimensi muka ke muka: DIN3202

Flange berakhir: DIN2543-2545

Ujian dan Pemeriksaan: DIN3230

Bellow Seal Globe Valve Advantage:

1. GS-C25 DIN standard standard bellow malle Globe Valve mempunyai struktur mudah dan mudah untuk mengeluarkan dan mengekalkan.

2. Strok kerja injap dunia adalah kecil dan masa pembukaan dan penutupan adalah pendek.

3. Injap Globe mempunyai prestasi pengedap yang baik, geseran rendah antara permukaan pengedap, dan hayat perkhidmatan yang panjang.

Jenis -jenis injap globe meterai di bawah dibahagikan kepada injap dunia benang luaran dan injap dunia benang dalaman mengikut kedudukan benang batang injap. Menurut arah aliran medium, terdapat lurus melalui injap dunia, injap Globe DC, dan injap Globe Angle. Injap Globe dibahagikan kepada pembungkusan injap globe yang dimeteraikan dan belos yang dimeteraikan injap dunia mengikut bentuk pengedap mereka.

Bahan Utama:

Tidak.	Nama bahagian	Bahan
1	Badan	GS-C25, CF8, CF3
2	Cakera	2CR13, F304, F316
3	Hinge pin	F304, F316
4	Gabungan Bellows	F304, F316
5	Bonnet	GS-C25, CF8, CF3
6	Pembungkusan	Grafit fleksibel, PTFE
7	Kelenjar	25#, F304, F316
8	Pencari	25#, F304, F316
9	Kacang batang	ZQI19-4
10	Roda tangan	Keluli karbon
11	Cap	25#
12	Muncung minyak	Tembaga
13	Kacang hexagon	ASTM A193 2H, A193-8, A193-8M
14	Bolt	ASTM A193 B7, A193-B8, A193-B8M
15	Gasket	Grafit fleksibel+S.S. Ptfe
16	Batang	2CR13, F304, F316

Dimensi utama:

Pn	Pn16
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn25
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn40
Dn	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Parameter produk

Pn (MP)	Ujian Shell (MPA)	Ujian Pengedap (MPA)	Temp yang sesuai (ºC)	Medium yang sesuai
150	3.0	2.2	-20ºC-350ºC	Air, stim, minyak, dll.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
