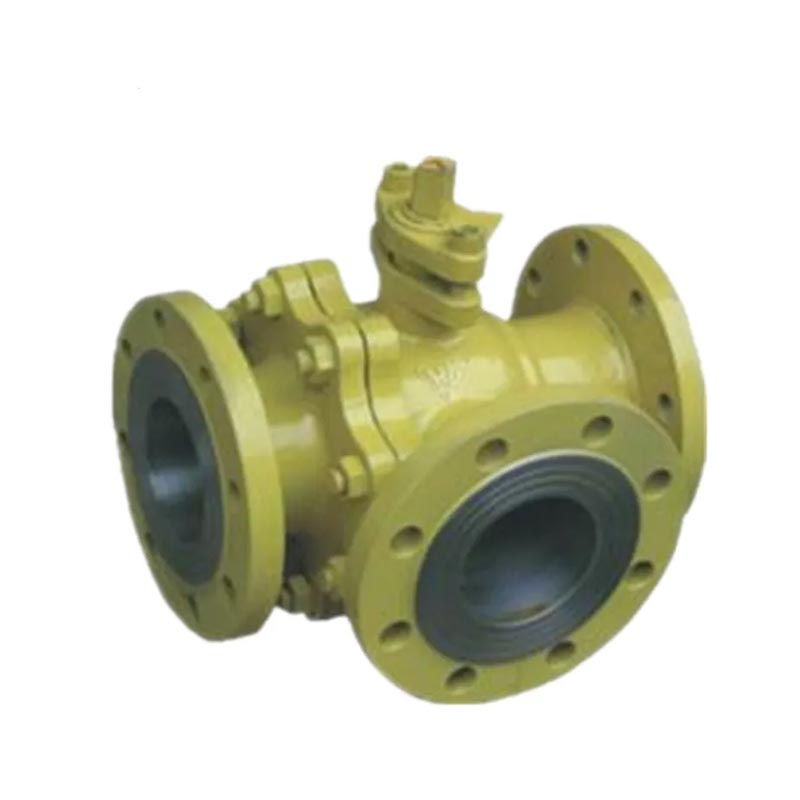

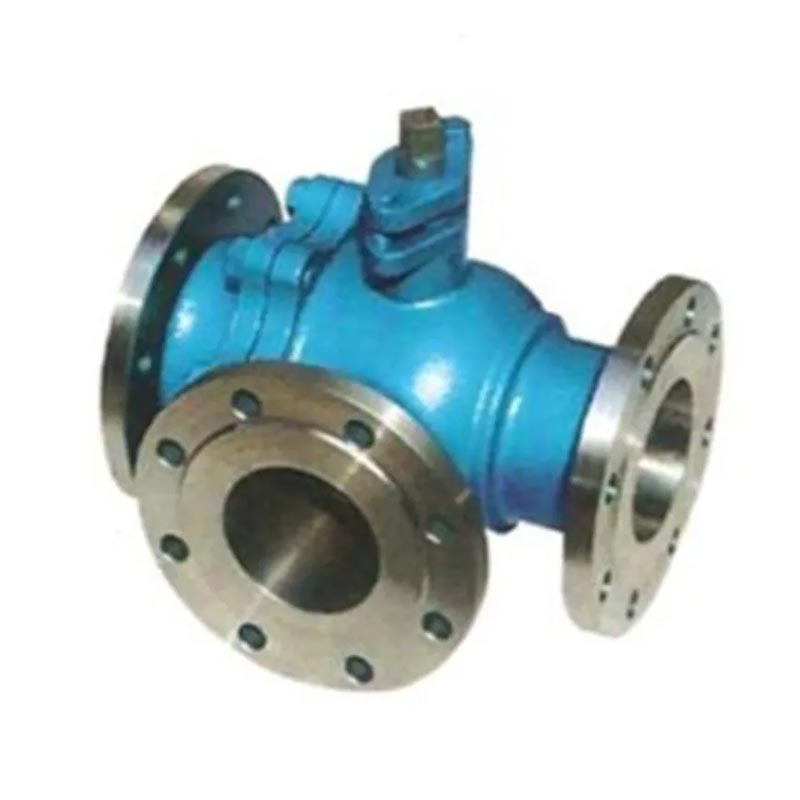

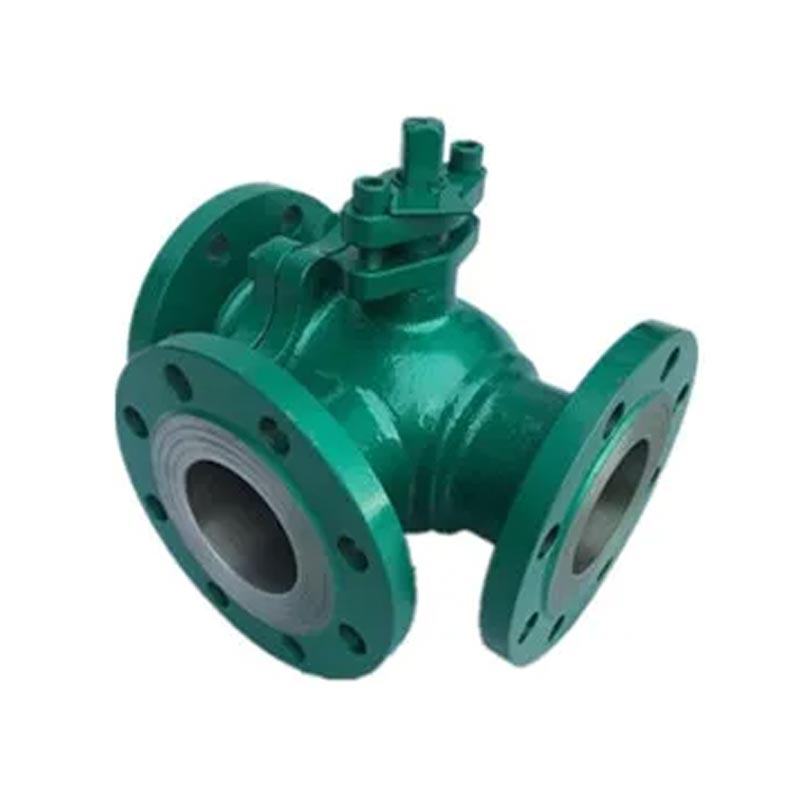

China Joepai PN16 Injap Bola Tiga Jalan Mempunyai Kelebihan Aliran Fleksibel kawalan, prestasi pengedap yang tinggi, dan antara muka flange standard, menjadikannya Injap yang ideal untuk penjadualan bendalir pelbagai saluran dalam automasi perindustrian sistem.
Injap bola kami dengan saluran aliran berbentuk L menggunakan
Tempat duduk 2-sisi. Terutamanya digunakan untuk membalikkan laluan aliran.
Injap bola tiga hala dengan saluran aliran berbentuk T mengamalkan
kerusi injap 4 muka, dengan daya seimbang untuk memastikan pengedap yang boleh dipercayai di
saluran tertutup. Terutamanya digunakan untuk lencongan, pencampuran, pembalikan, dan terbuka sepenuhnya
Tiga saluran.
Teknik:
Jenis: Q45F, Q345F, Q645F, Q945F
Bore: NPS½ ~ NPS6, DN15 ~ DN150
RATING: CLASS150 ~ CLASS300, PN16 ~ PN40
Bahan: keluli karbon, keluli tahan karat, keluli aloi, dupleks tahan karat
Keluli

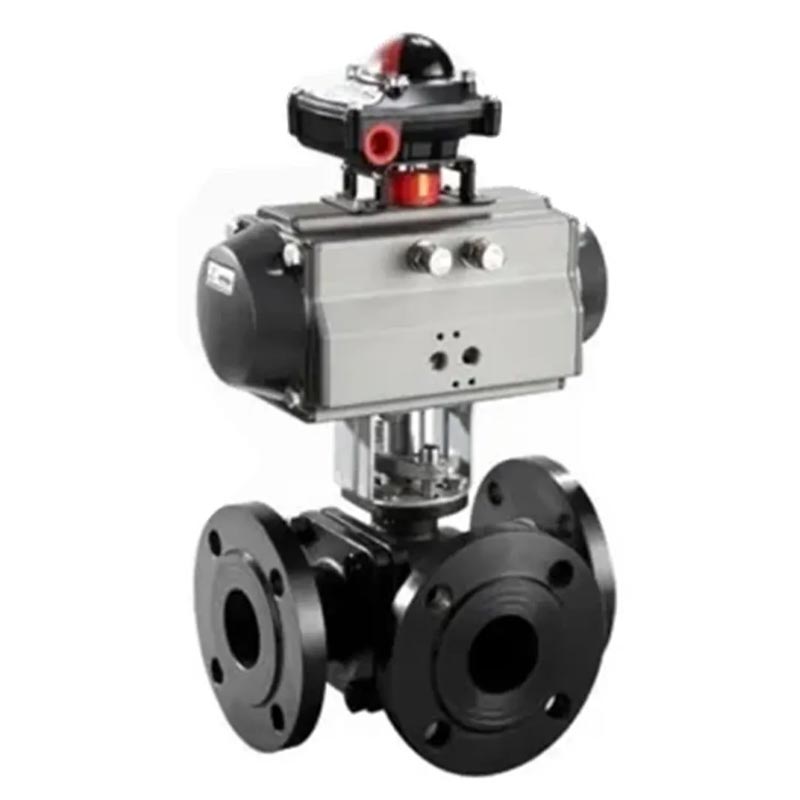

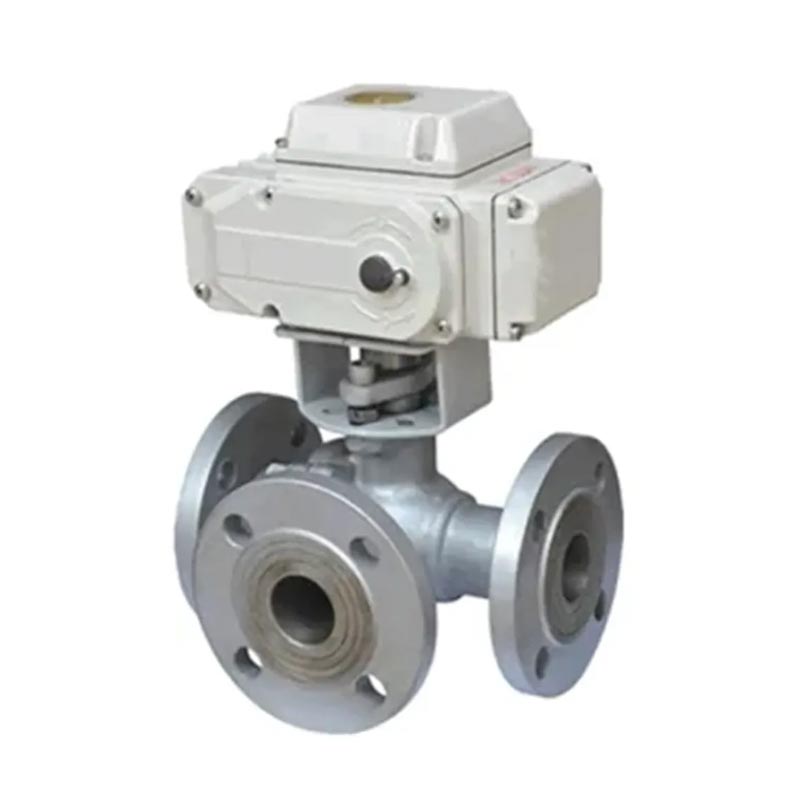

Operasi: manual, gear yang dikendalikan, dikendalikan elektrik, pneumatik dikendalikan
Berkenaan: minyak, kimia, gas asli, petrokimia, bahan kimia arang batu dan sebagainya
pada
| 1 | Badan | WCB/CF8/CF8M | 8 | Batang | SS304/SS316/SS |
| 2 | Cap | WCB/CF8/CF8M | 9 | Mesin basuh tujah | Ptfe |
| 3 | Cap | WCB/CF8/CF8M | 10 | Pembungkusan | Ptfe |
| 4 | Bola | SS304/SS316/SS | 11 | Kelenjar | SS304/SS |
| 5 | Tempat duduk | Ptfe | 12 | Kacang batang | SS304/SS |
| 6 | Gasket-A | Ptfe | 13 | Blok hanya berundur | SS304/SS |
| 7 | Gasket-b | Ptfe | |||
| Saiz | dalam | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | dalam | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | dalam | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | dalam | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | dalam | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| Wt (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Bw | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / |
