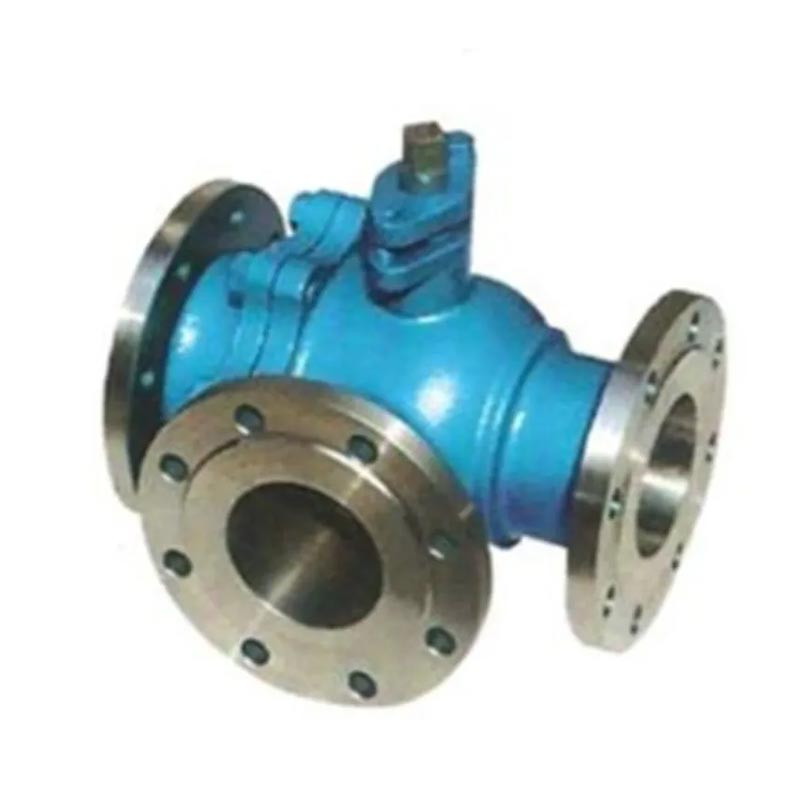

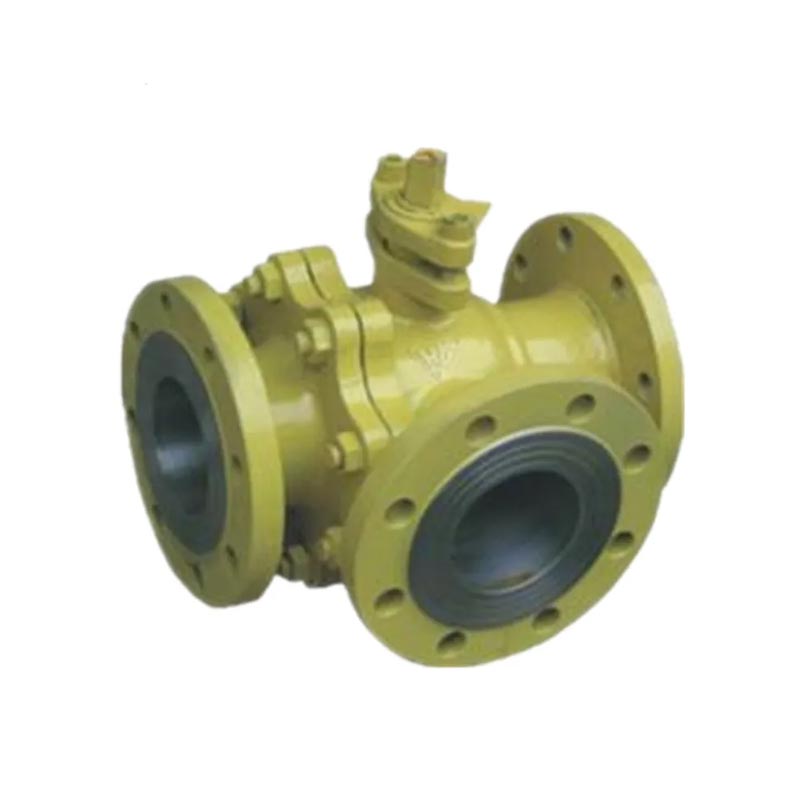

Joepai Karbon Berkualiti Tinggi Flanged Three Way Ball Valve (Bahan WCB) direka untuk sistem perindustrian yang memerlukan pertukaran pelbagai saluran atau fungsi menggabungkan. Ia menyokong struktur saluran berbentuk T atau L dan L dan boleh mengawal arah aliran dan kadar aliran media. Produk memenuhi pelbagai tahap tekanan dari PN16 hingga PN40, dan menggunakan bebibir standard untuk sambungan. Ia digunakan secara meluas dalam petroleum, kimia, bekalan air, kuasa, dan memproses saluran paip untuk mencapai penukaran dan sistem cecair yang cekap integrasi.

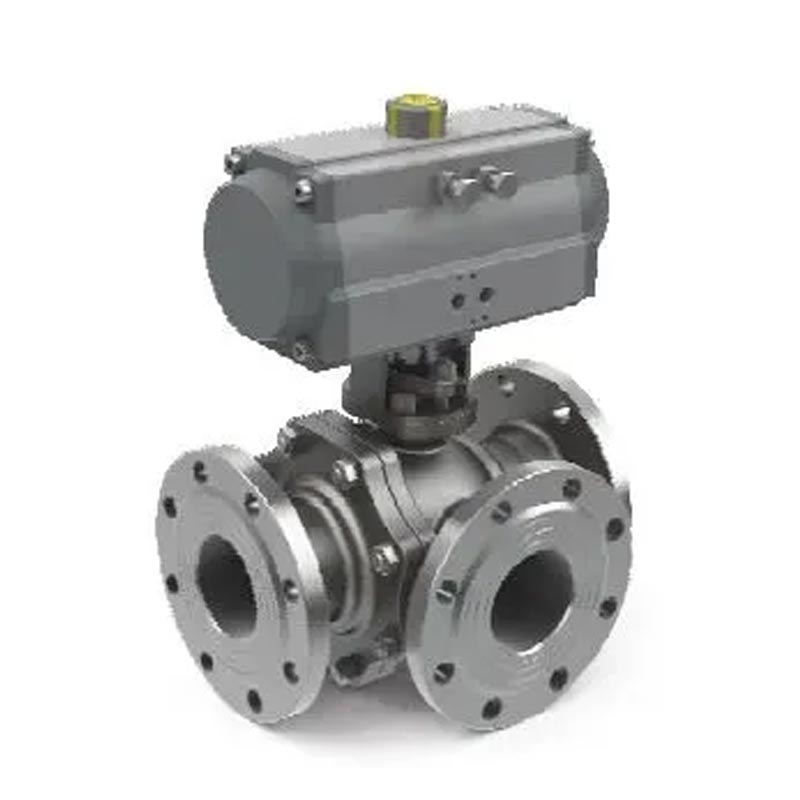

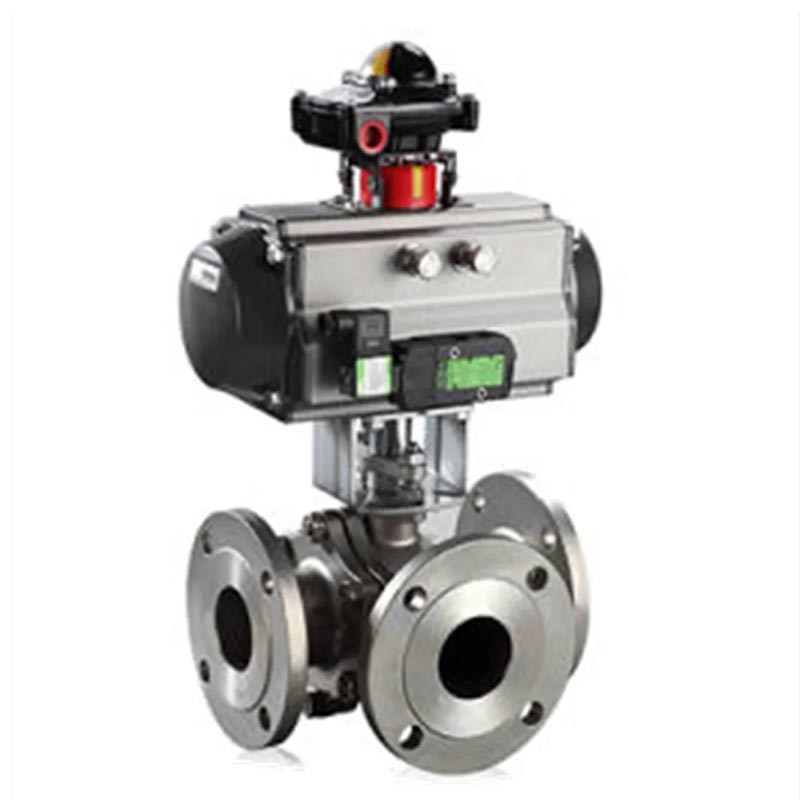

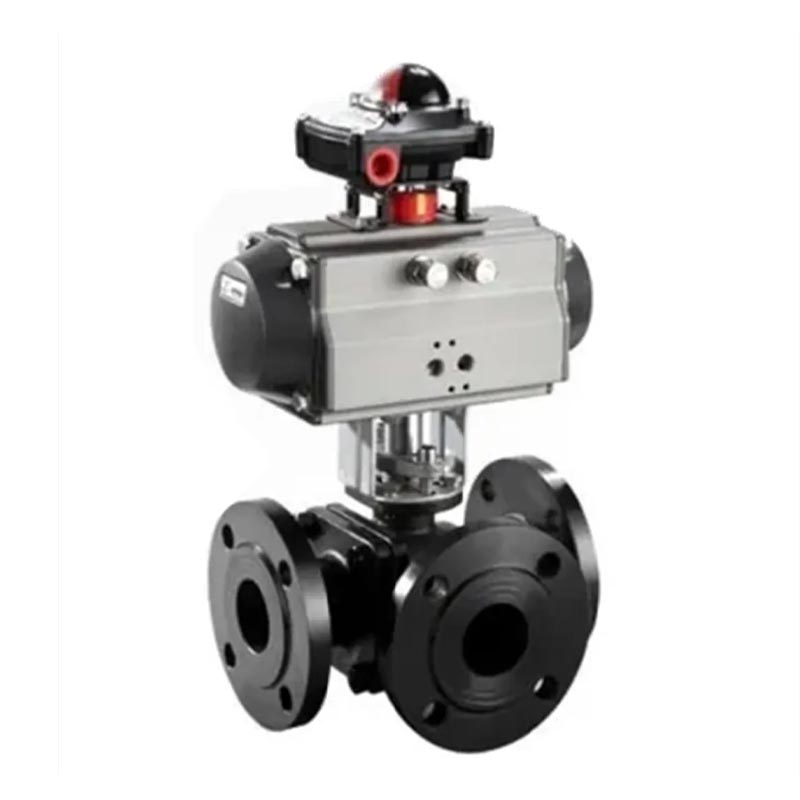

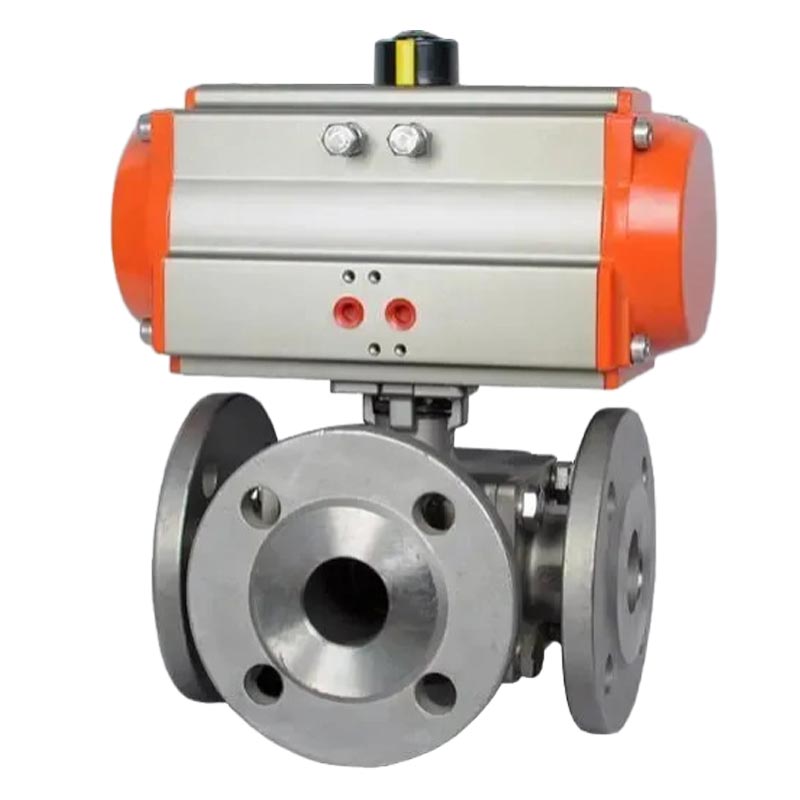

Keluli karbon flanged tiga injap bola dengan pneumatik
Penggerak
1. Bahan Karbon Keluli/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Saiz 1/2 '' ~ 8 '' (DN15 ~ DN200)
3.Certifikasi ISO9001
4. Pelabuhan mengurangkan pelabuhan
5. Tekanan Kerja 150lb/PN16
6. Sambungan berakhir RF flanged
7. -20 ~ 300ºC
8. Air sederhana, gas asli, minyak dan beberapa cecair yang menghakis
9. SEAL PTFE, RPTFE, PPL
10. Pilihan mengunci
11. Pemeriksaan & Ujian Menurut API598
Lain -lain kami juga mengeluarkan injap bola bebibir, injap pintu, injap globe, periksa
Injap, injap hidran api, injap penggalak, injap bola dikimpal sepenuhnya & y
Penapis, dan lain -lain.
| Bentuk | Taipkan t, l tiga injap bola |
| Di dalam diameter nominal DN (mm) | DN15-DN300 |
| Tekanan nominal | 1.6 2.5 4.0 Produk |
| Julat cecair | Udara, air, gas, minyak dan Produk Petrokimia Medium Kakisan |
| Suhu kerja | Hard Seal: -40 --300 Soft Seal: -40-180 |
| Tumpahan | 0 sesuai dengan ANSIB16.104STAND |
| Bahan utama | Badan injap: WCB 304 316 316L Spool: 304 316 316L |
| Borang tempat duduk | Meterai keras bergerak keluli tahan karat, PTFE Soft Seal |
| Penyediaan permukaan | Menggilap |
| Dimensi | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Saiz | dalam | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | dalam | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | dalam | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | dalam | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | dalam | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| Wt (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| Bw | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Tinggalkan kedudukan untuk pemegang injap untuk berputar.
2. Tidak boleh digunakan untuk pendikit.
Injap bola dengan mekanisme penghantaran harus dipasang tegak.
Prinsip kerja keluli karbon flanged tiga injap bola adalah untuk memutar injap untuk menjadikannya terbuka atau ditutup. Suis injap bola adalah ringan, saiz kecil, boleh dijadikan diameter besar, boleh dipercayai dalam pengedap, mudah dalam struktur, mudah dikekalkan, dan permukaan pengedap dan permukaan sfera sering dalam keadaan tertutup, yang tidak mudah dikikis oleh media. Mereka digunakan secara meluas dalam pelbagai industri.
Injap bola tiga cara digunakan terutamanya dalam saluran paip untuk memotong, mengedarkan, dan menukar arah aliran media.
Injap bola tiga cara adalah jenis injap bola yang agak baru, yang mempunyai beberapa kelebihan unik dalam strukturnya, seperti pembukaan dan penutupan geseran, memakai pengedap rendah, dan pembukaan kecil dan tork penutupan. Ini dapat mengurangkan spesifikasi penggerak yang disertakan.
Dilengkapi dengan penggerak elektrik berbilang giliran, ia dapat mencapai pelarasan dan pemotongan medium yang ketat. Secara meluas digunakan untuk keadaan kerja seperti petroleum, kimia, bekalan air bandar dan saliran yang memerlukan pemotongan yang ketat.
