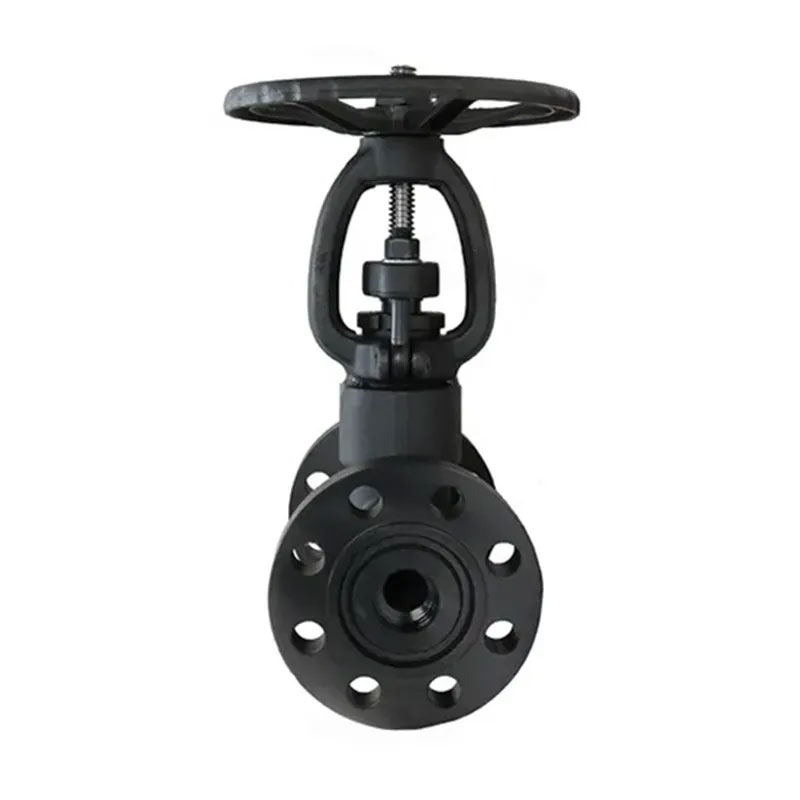

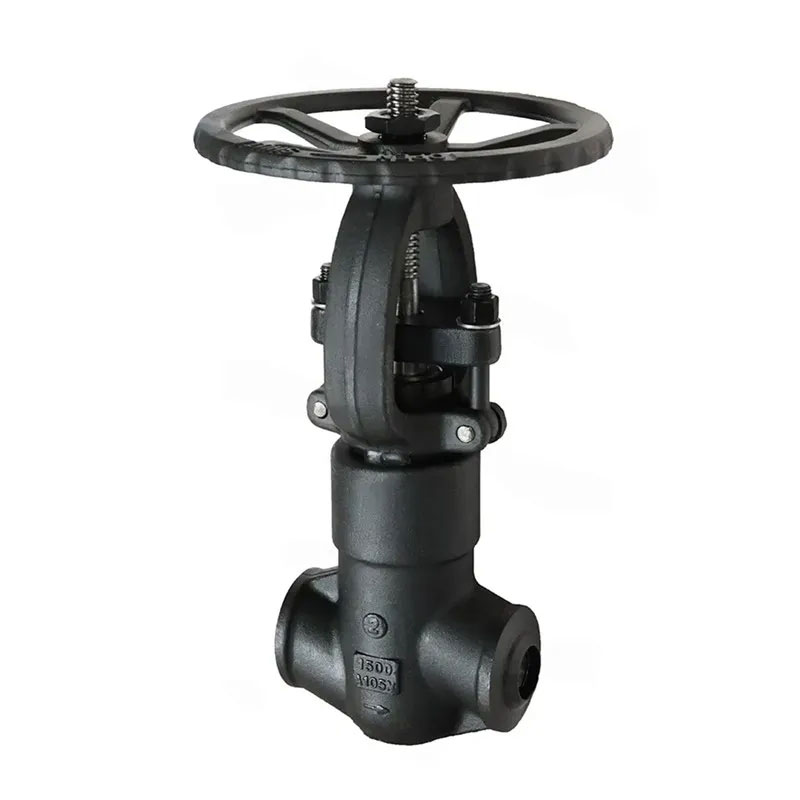

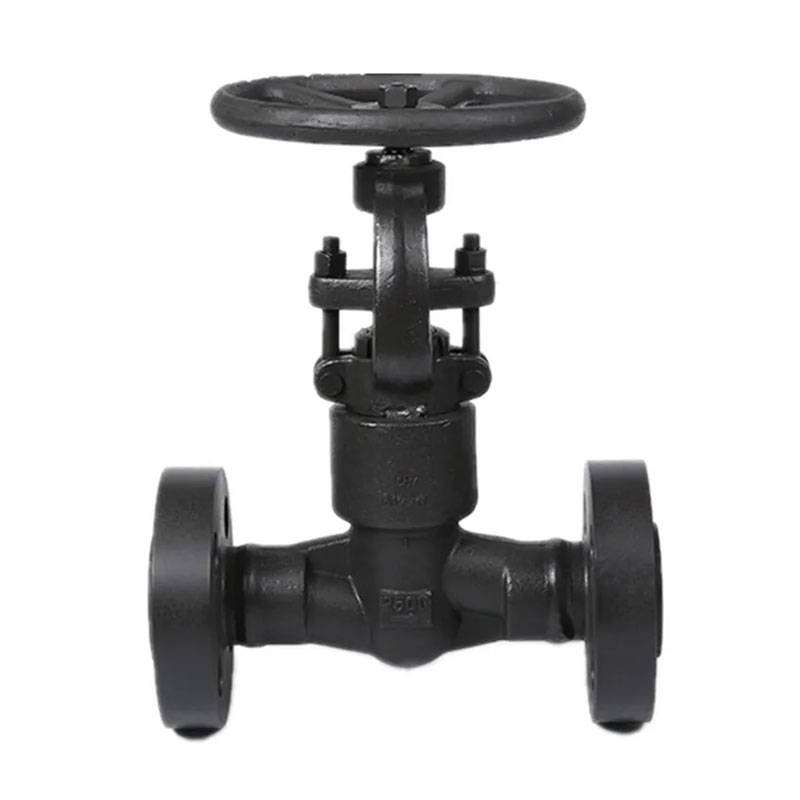

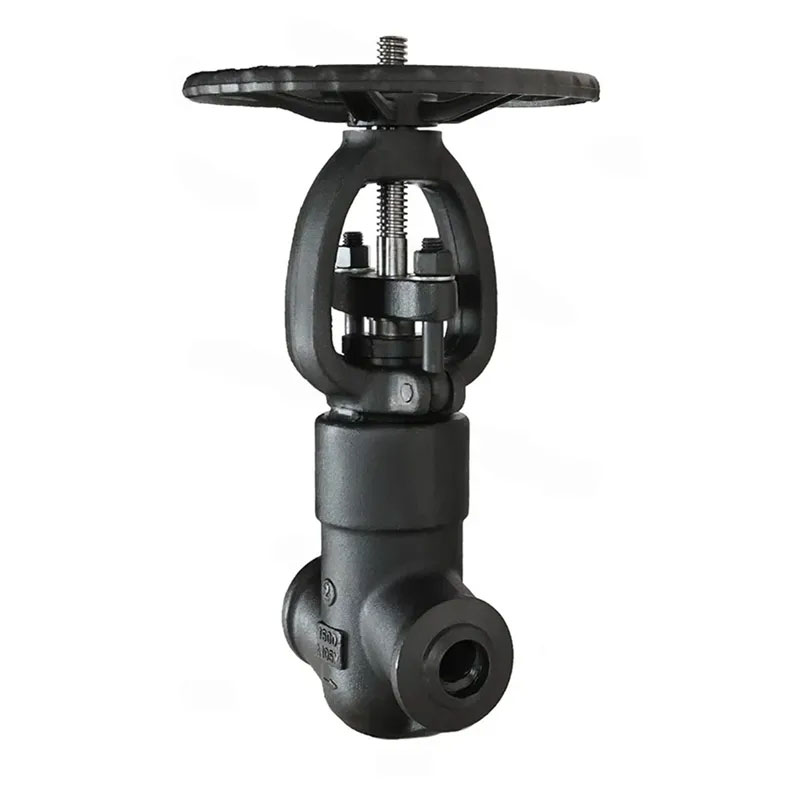

Joepai Forged Steel Flanged Tekanan Seal Globe Valve yang dibuat di China menjadikan pemasangan lebih mudah. Direka untuk mengendalikan keadaan tekanan yang tinggi, injap ini sesuai untuk industri seperti minyak dan gas, penjanaan kuasa, dan petrokimia. Dalam sektor ini, di mana kawalan cecair tekanan tinggi adalah penting, tekanan injap - reka bentuk meterai memastikan operasi yang boleh dipercayai. Ia boleh mengekalkan meterai yang ketat walaupun di bawah perbezaan tekanan yang melampau, mencegah kebocoran dan memastikan keselamatan sistem. Injap Globe ini menawarkan pilihan keluli palsu A105N, F304, atau F316 bahan keluli tahan karat. A105N memberikan kekuatan yang sangat baik untuk aplikasi perindustrian umum. F304 sesuai untuk persekitaran yang sederhana menghakis, manakala F316 menawarkan rintangan kakisan yang dipertingkatkan dalam tetapan yang sangat agresif seperti tumbuhan kimia dan pemasangan laut. Fleksibiliti ini menjadikannya dapat disesuaikan dengan pelbagai industri.
1. Design - API 602 / BS 5352 / ASME B16.34
2.End Flange - ASME B16.5
3.BW Akhir - ASME B16.25
4.SW Akhir - ASME B16.11
5. Hujung Tamat - ASME B1.20.1
6.Test - API598
7.Special-NACE MR-01-75
1. Bonet yang disusun, bonet bonet dikimpal atau tekanan meterai tekanan
2. cakera cakera/cakera jenis cakera
3. Pelabuhan Full atau Pelabuhan Konvensional
4. Skru dan Kuk (OS & Y), batang meningkat
5. Bonet yang dilengkapi untuk perkhidmatan kriogenik
6.Material: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 dll.
7.DICS dan STEM: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC
8. Operasi: Handwheel
9. Offore /Minyak /Gas /Kimia /Petrokimia Pulpa /Kertas /Air /Air Sisa
/Marin
| Tekanan | 150lb | 300lb | 600lb | 900lb | 1500lb | 2500lb | |
| Ujian kekuatan | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Ujian meterai | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Ujian udara | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| Tidak | Nama | CS ke ASTM | Mengenai ASTM | SS ke ASTM | |
| Taipkan A105 | Taip F22 | Taip F304 (L) | Taip F316 (L) | ||
| 1 | Badan | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | Gasket | SS+grafit beralun | SS+PTFE | ||
| 3 | Bolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | Pin | A276 420 | A276 304 | ||
| 5 | Pembungkusan kelenjar | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | Bolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | Kacang | A194 2H | A194 4 | A194 8 | A194 8m |
| 8 | Kacang | A276 410 | |||
| 9 | Kacang | A194 2H | A194 4 | A194 8 | A194 8m |
| 10 | Nameplate | Ss | |||
| 11 | Handwheel | A197 | |||
| 12 | Kelenjar | A216 WCB | A351 CF8 | ||
| 13 | Pembungkusan | Grafit fleksibel | Ptfe | ||
| 14 | Bonnet | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | Batang | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | Cakera | A276 420 | A276 304 | A276 304 (l) | A276 316 (l) |
| 17 | Medium | Air, minyak, gas | Air, minyak, gas | Asid, air, minyak, gas | |
| 18 | Suhu | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| Saiz | S | L | T | W | H ≈ | Berat (kg) ≈ | ||||||
| Inci | Dn | Ansi | Dia | 800lb | 2500 lb | A n s i | Besar, BS | J i s | 800lb | 2500 lb | ||
| Npi | RC | Pt | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
