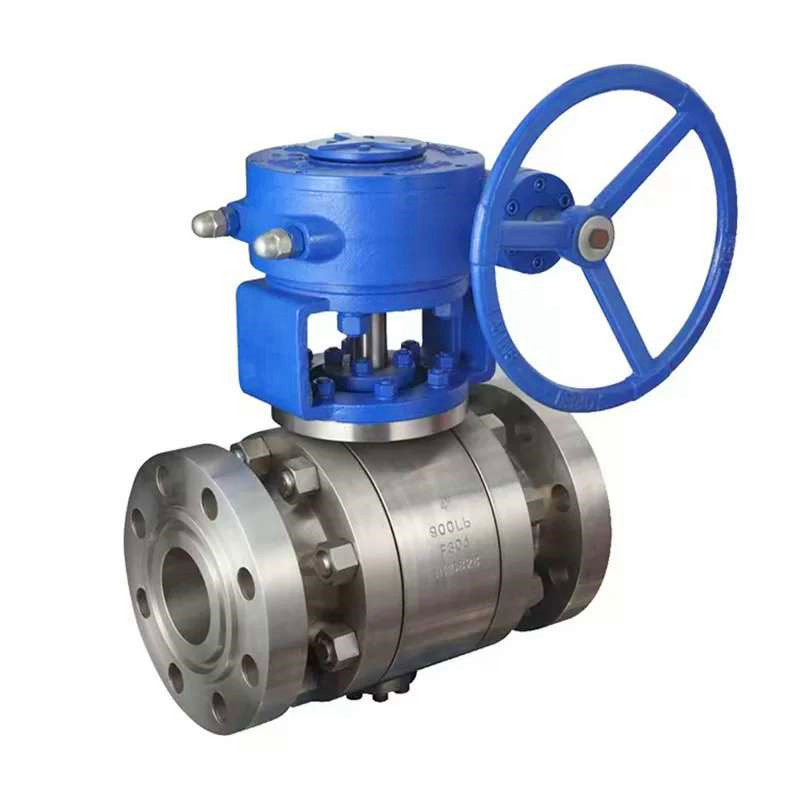

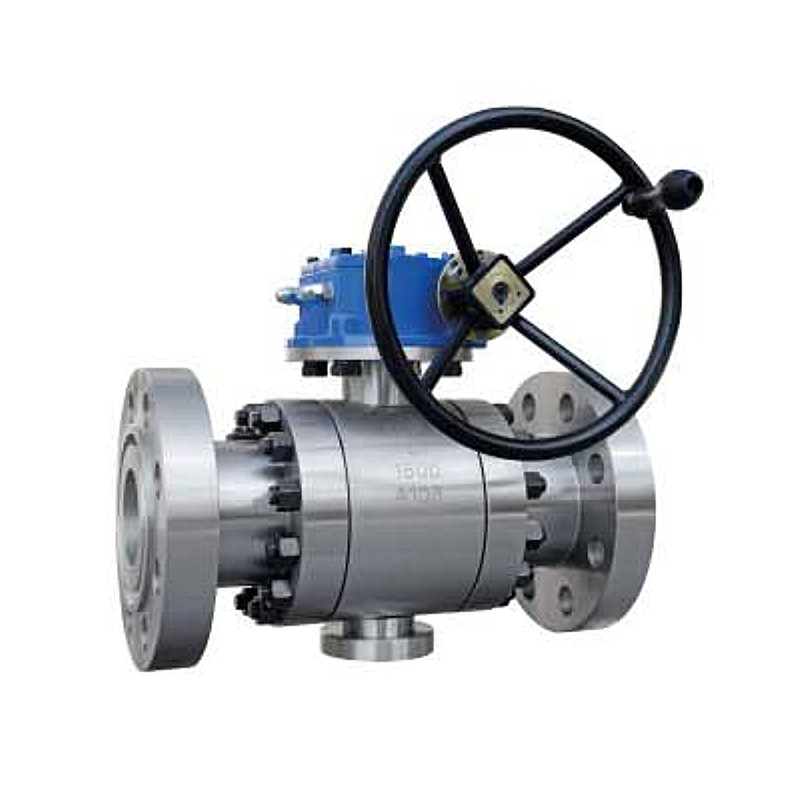

Injap Bebola Trunnion Bebibir Dipalsukan Keluli Tahan Karat 3 Keping

JOEPAI Keluli Tahan Karat 3 Keping Flange Trunnion Ball Valves terdiri daripada tiga komponen, memudahkan pembongkaran dan penyelenggaraan. Bahagian dalaman boleh diganti tanpa membongkar keseluruhan saluran paip, mengurangkan masa dan kos penyelenggaraan dengan ketara. Badan injap diperbuat daripada keluli tahan karat ASTM A182 F304 atau F316L, yang menampilkan kekuatan tinggi dan rintangan kakisan yang baik. Dalam aplikasi industri yang melibatkan keadaan yang teruk seperti tekanan tinggi, suhu tinggi atau media menghakis, injap bola keluli tahan karat palsu selalunya merupakan pilihan yang lebih dipercayai daripada injap tuang. Tidak seperti kebanyakan injap bola yang menggunakan proses tuangan, injap palsu meningkatkan kekuatan struktur dan rintangan tekanan dengan ketara melalui kaedah pembuatan yang unik. Pilih injap bola palsu untuk keadaan yang teruk di mana keselamatan, kebolehpercayaan dan kekuatan maksimum tidak boleh dirundingkan.

Ciri-ciri Produk

• Bahan Keluli Tempa: Badan injap, bola dan batang semuanya diperbuat daripada keluli tahan karat tempa berkualiti tinggi (F304, F316), , diproses melalui penempaan ketepatan untuk menghapuskan kecacatan tuangan, memastikan kekuatan tinggi dan rintangan kakisan yang baik.

• Reka Bentuk Port Penuh: Reka bentuk port penuh mengoptimumkan laluan aliran bendalir, mengurangkan kehilangan tekanan dan meningkatkan kecekapan kawalan aliran.

• Injap bola menggunakan reka bentuk bola yang dipasang pada trunnion (tetap) untuk memastikan bola kekal stabil semasa operasi, mengurangkan haus pada komponen pengedap.

• Sambungan Bebibir: Mengguna pakai sambungan bebibir RF (Muka Ditinggikan) yang mematuhi piawaian ASME B16.5, memastikan pemasangan yang boleh dipercayai dan ketat.

• Prestasi Pengedap Boleh Dipercayai: Kerusi injap menggunakan bahan pengedap PTFE ,PEEK atau logam untuk memastikan pengedap sifar kebocoran dalam keadaan tekanan tinggi dan suhu tinggi.

• Reka Bentuk Selamat Kebakaran: Mematuhi piawaian keselamatan kebakaran API 607, mengekalkan prestasi pengedap walaupun dalam keadaan melampau seperti kebakaran untuk memastikan keselamatan sistem.

• Reka Bentuk Batang Anti-statik dan Kalis Blow-out: Dilengkapi dengan peranti anti-statik dan batang kalis blow-out untuk meningkatkan keselamatan elektrik dan kestabilan operasi.

• Mod Operasi Berbilang: Operasi manual pilihan atau kawalan automatik seperti penggerak pneumatik, elektrik atau hidraulik untuk memenuhi keperluan senario aplikasi yang berbeza.

• Reka Bentuk Rintangan Aliran Rendah: Laluan aliran dalaman yang lancar mengurangkan rintangan aliran, mengurangkan penggunaan tenaga dengan berkesan dan meningkatkan kecekapan sistem.

Spesifikasi Teknikal

• Diameter Nominal: 2"~36" (DN50 hingga DN900)

• Tekanan Nominal: 600LB hingga 2500LB

• Suhu Bekerja: -29 ℃ hingga 425 ℃

• Bahan: Keluli Tempa (A105,F304,F316)

• Bahan Pengedap: PTFE, RPTFE, PEEK, pengedap logam

• Sambungan Bebibir mengikut standard ASME B16.5

• Mod Operasi: Manual, Pneumatik, Elektrik, Hidraulik (pilihan)

• Piawaian Reka Bentuk: API 608, ASME B16.34

• Standard Ujian: API 598

Medan Aplikasi

• Minyak & Gas: Digunakan dalam saluran paip penghantaran minyak/gas tekanan tinggi, kilang penapisan dan kemudahan pemprosesan gas asli.

• Industri Kimia: Sesuai untuk mengendalikan media yang menghakis seperti asid, alkali dan larutan garam.

• Industri Kuasa: Digunakan pada sistem air penyejuk dan saluran paip wap di loji kuasa.

• Rawatan Air & Bekalan Air Perbandaran: Memastikan keselamatan kualiti air dan operasi sistem yang stabil.

• Kejuruteraan Luar Pesisir: Berprestasi cemerlang dalam persekitaran air laut, sesuai untuk sistem kawalan bendalir di platform dan kapal luar pesisir.

Bahan Bahagian Utama

Badan & Bahagian Akhir:

Keluli Karbon Tempa ASTM A 105;

Keluli Tahan Karat Dipalsukan ASTM A 182 F 304 / F 304L;

Keluli Tahan Karat Dipalsukan ASTM A 182 F 316 / F 316L;

Keluli Aloi ASTM A 182 F 11 / F 22

Bola & Batang:

ASTM A 182 F304 /  F316 (SS 304 / SS 316)

ASTM A 182 F304L /  F316L (SS 304L / SS 316L)

Kerusi Bola & Meterai Badan:

PTFE Virgin / 25% Diisi Kaca - GFT / Diisi Karbon - CFT

PEEK / Delrin / Grafoil - Cincin Grafit

Pembungkusan kelenjar:

PTFE Virgin / 25% Diisi Kaca - GFT / Diisi Karbon - CFT

Grafoil - Cincin Grafit

Stud & Kacang:

ASTM A 193 GR. B7 / A 194 GR. 2H

S.S. 304 / S.S. 316

Dimensi Utama

Kelas 600LB                                                                                                                                                                                                                                                                                                                                                                                                                         mm

Kelas 900LB
