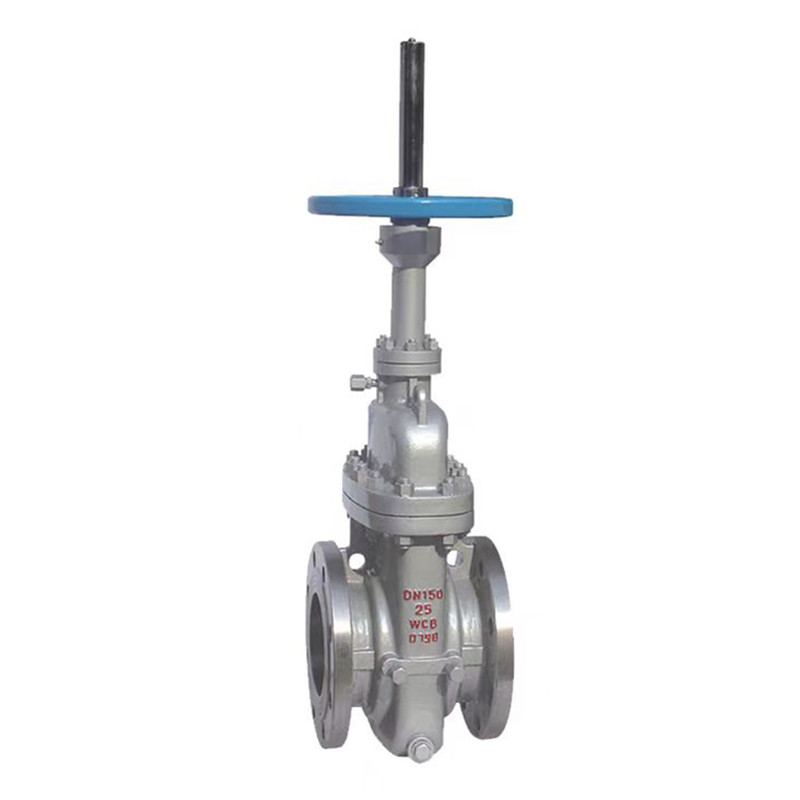

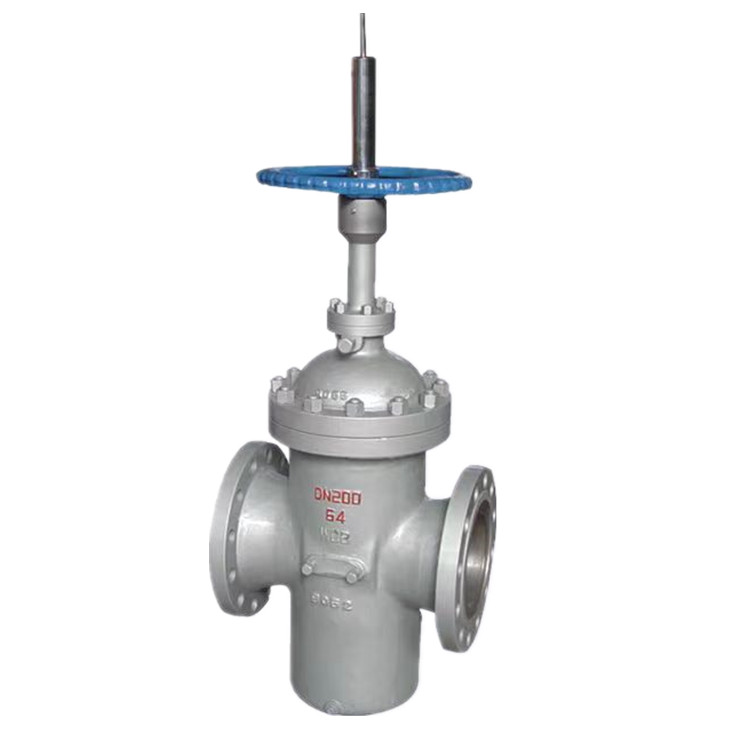

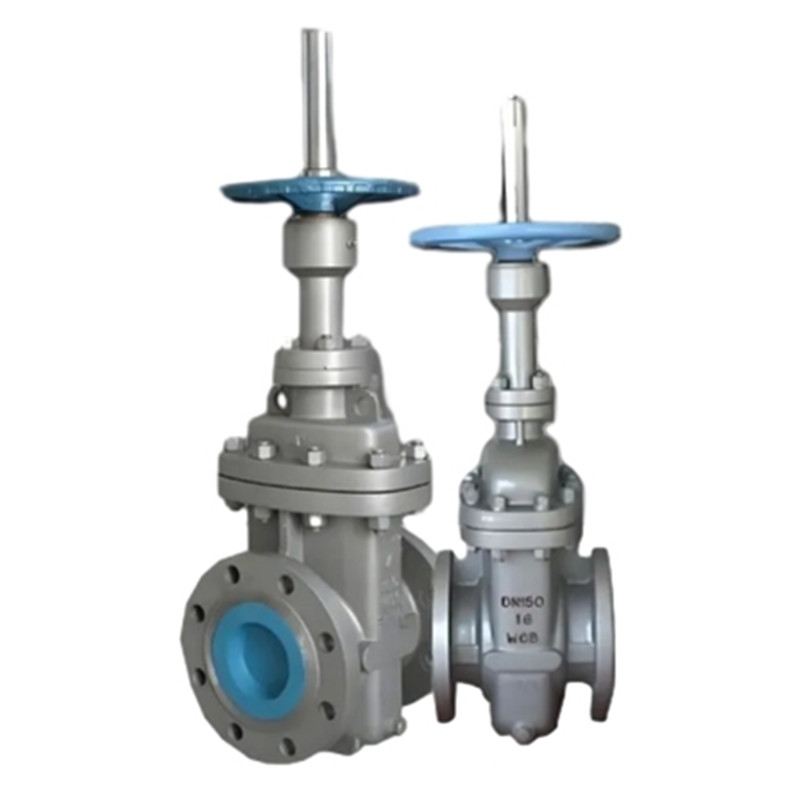

Karbon keluli selari selari cakera rata pintu gerbang

Joepai berkualiti tinggi karbon keluli cakera ganda cakera rata -rata Valve Gate mengamalkan struktur hubungan logam yang unik, yang boleh dipercayai dalam tindakan dan mempunyai prestasi pemotongan yang sangat tinggi. Ia digunakan secara meluas dalam injap penutupan kecemasan dan injap bolong di bawah tekanan tinggi kepada keadaan suhu yang sangat rendah. Di samping itu, struktur hubungan logam itu sendiri mempunyai fungsi api.

Spesifikasi produk

1. Pembuatan reka bentuk mengikut API 6D

2.Face to face mengikut ASME B16.10

3.Dim Dimensi Flange Menurut ASME B16.5

4. Pemeriksaan dan Ujian Valve Menurut API 598

Bahan selongsong: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Bahan cakera: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Bahan batang: 2CR13, 304, 316, 304L, 316L

Bahan bonet: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Bahan tempat duduk: A105, 304, 316, 304L, 316L

Jenis Sambungan: Flange/Welding

Diameter nominal: DN100-800 NPS2 "-32"

Tekanan nominal: 1.0-16.0mpa 150lb-900lb

Keadaan kerja yang berkenaan

1. Unit Hidrogenasi

2. Keadaan stim suhu tinggi

3. Keadaan kerja minyak panas

4. Kawasan Penyimpanan Tangki Minyak

Ciri -ciri produk

1. Langkah -langkah pembengkakan anti di bawah keadaan suhu tinggi

2 reka bentuk yang dipasang di atas, mampu penyelenggaraan dalam talian

3 Meterai Pengetatan Pra Pengetatan Biala untuk Pengedap Lebih Boleh Dipercayai

4 dapat mencapai kebocoran sifar

5. Kekuatan pembukaan rendah

Ciri -ciri struktur

Ijazah baji blok baji injap pintu ganda selari jauh lebih besar daripada sudut pengunci diri, menjadikannya mudah dibuka dan memerlukan kuasa yang kurang.

Apabila injap pintu rata cakera cakera selari karbon dibuka sepenuhnya, meterai logam terbentuk di antara hujung batang injap dan permukaan pengedap kimpalan aloi keras penutup injap. Pada masa ini, tiada tekanan sederhana pada pembungkusan, dan pembungkusan boleh diganti dalam talian.

Mengguna pakai reka bentuk struktur terbuka sokongan dapat memberikan daya pramuat yang lebih besar, menjadikan meterai lebih dipercayai.

Perlindungan injap boleh dibuat ke dalam pelbagai struktur mengikut keadaan kerja sebenar, seperti menggunakan penutup injap yang dimeteraikan paip beralun untuk media toksik, menggunakan penutup injap pelesapan haba untuk suhu tinggi, dan menggunakan penutup injap pengedap diri untuk tekanan tinggi, memastikan penggunaan injap yang selamat dan boleh dipercayai.

Pembungkusan kebocoran rendah dipilih sebagai bahan pengisian, dan reka bentuk pemuatan musim bunga cakera digunakan di lokasi pembungkusan untuk pengedap jangka panjang yang lebih dipercayai.

Dengan menggunakan teknologi penyemperitan permukaan maju untuk meningkatkan kekerasan permukaan batang injap dan mengurangkan kekasaran, memakai pembungkusan semasa proses pembukaan dan penutup injap dapat dikurangkan, sambil menghalang ketegangan batang injap.

Flange tengah dimeteraikan dengan gasket yang dibungkus logam, yang mempunyai prestasi pengedap yang baik dan fungsi pencegahan kebakaran.

Struktur pengedap yang terdiri daripada dua plat pintu selari dan alat pengetatan baji menggantikan struktur injap gerbang baji tradisional, menjadikan proses pembukaan dan penutupan injap lebih mudah.

Injap injap direka sepenuhnya dari logam dan dapat menahan media suhu tinggi. Blok berbentuk baji mengamalkan reka bentuk sudut baji yang besar, yang membolehkannya mudah ditarik walaupun di bawah keadaan suhu tinggi tanpa sebarang fenomena bengkak atau mati.
