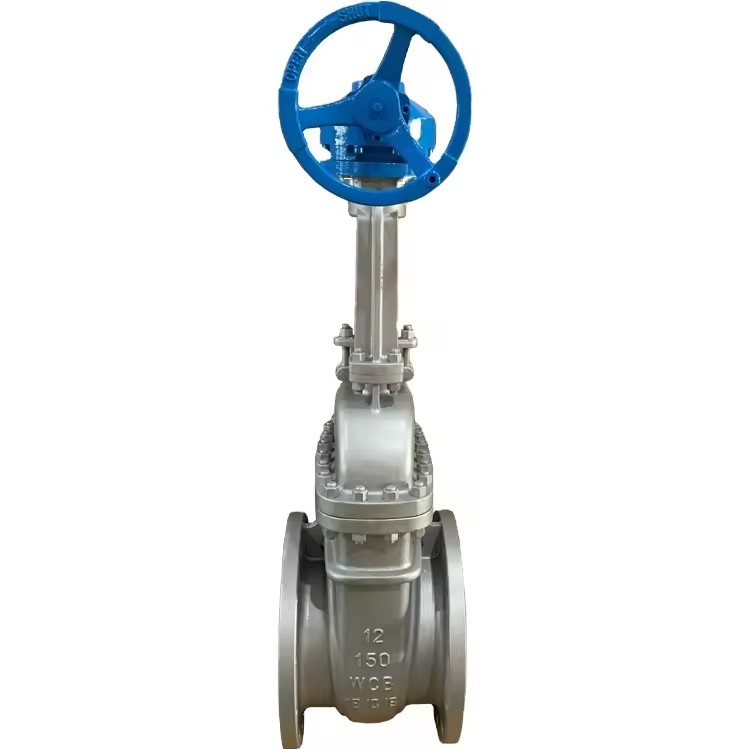

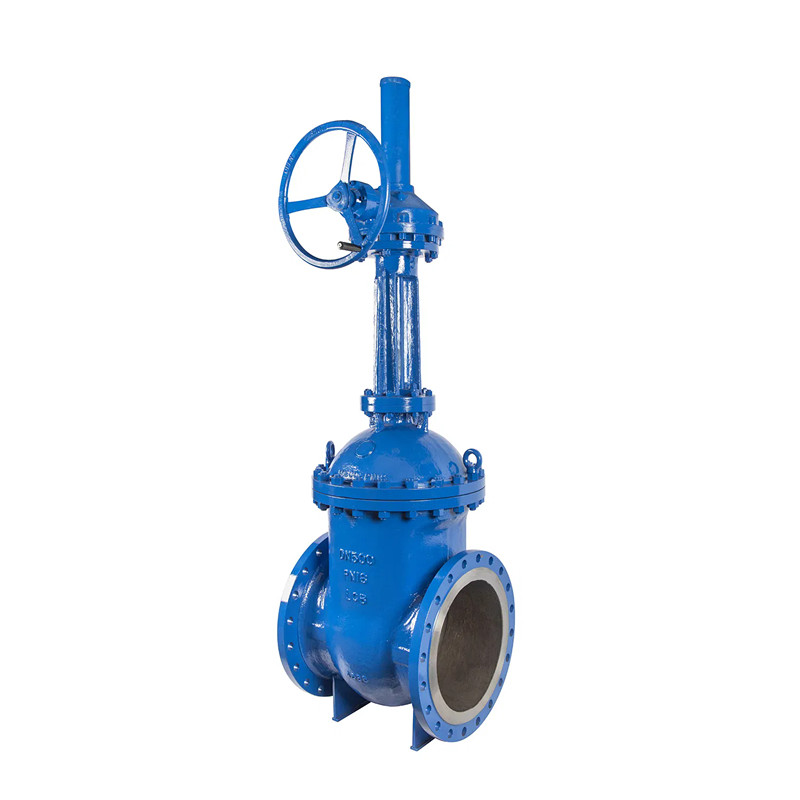

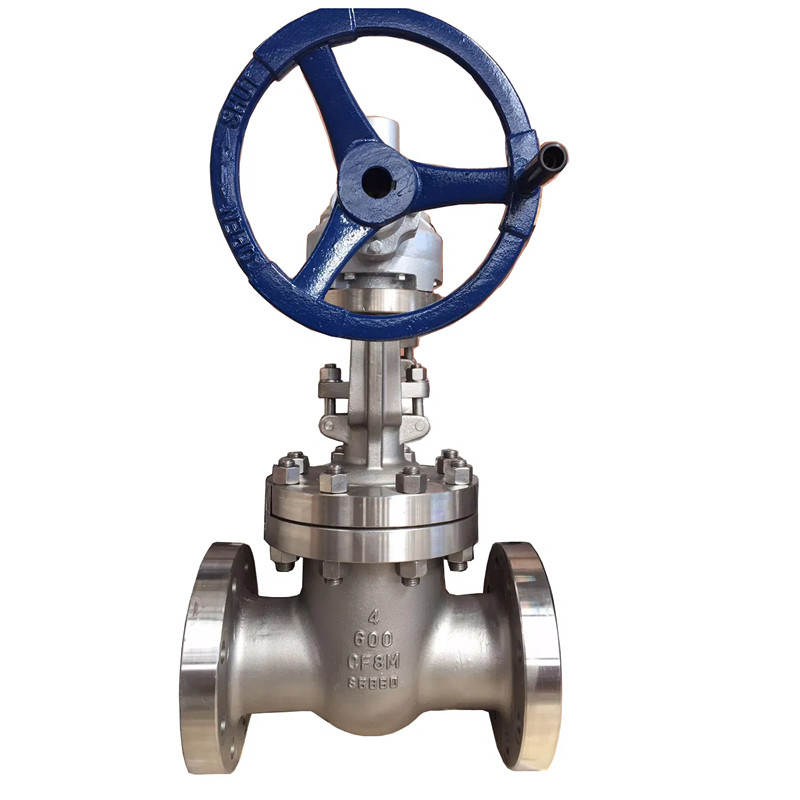

Joepai API 600 ANSI Flanged Gear beroperasi injap pintu keluli yang dibuat di kilang China mengamalkan badan injap yang dilemparkan, rintangan tekanan tinggi, prestasi pengedap yang tinggi dan ketahanan yang tinggi, digunakan secara meluas dalam industri seperti petroleum, gas asli, kimia, dan kuasa. Selamat datang untuk menghubungi kami untuk maklumat lanjut atau sokongan teknikal!
Bonet bonet bolted atau tekanan meterai tekanan
Baji fleksibel
Pelabuhan penuh
Luar Skru dan Kuk (OS & Y), batang meningkat
Bonet dilanjutkan untuk perkhidmatan kriogenik
Mengunci peranti pilihan
Dengan lulus permintaan

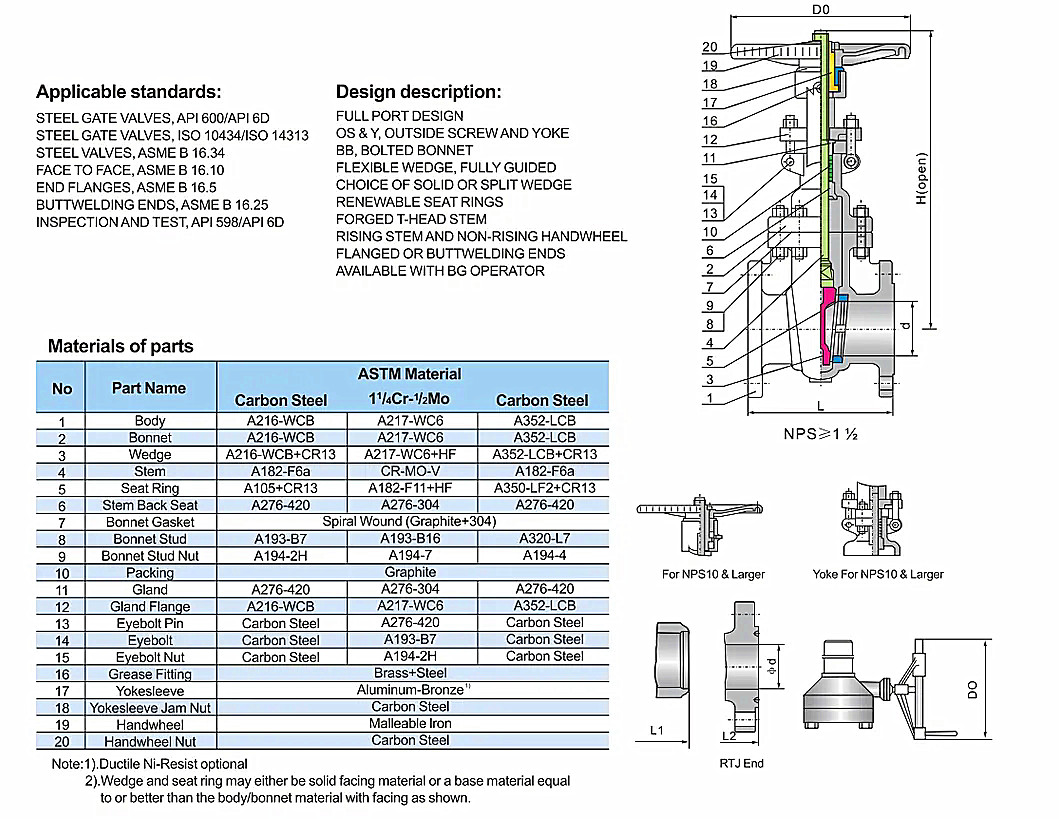

Reka bentuk dan pembuatan: API 600, API 6D, BS1414, dll
Bersemuka (hujung ke hujung): ANSI B16.10, API 6D, dll
Sambungan Flanged: ANSI B16.5, ASME B16.47 dll
Butt Welded End: ANSI B16.25, dll
Ujian dan Pemeriksaan: API 598, API 6D, dll
Model: Z40H
Saiz: 2 "sehingga 60" (DN50 hingga DN1500)
Tekanan: ASME 150#, 300#, 600#, 900#, 1500#, 2500##
Bahan Badan: Keluli tahan karat, keluli tahan karat dupleks, keluli tahan karat super dupleks, keluli karbon, keluli karbon suhu rendah, aloi nikel, gangsa aluminium nikel, Hastelloy, Inconel dll.
Bahan Trim: 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 dll
Sambungan Akhir: Flanged RF/ RTJ/ FM/ FF, Butt Welding (BW)
Operasi: Handwheel, Gear Worm, Electric Operated
| Kelas150 | |||||||||||||
| saiz (dalam) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-RTJ (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H (mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Kelas300 | |||||||||||||
| saiz (dalam) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-RTJ (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H (mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Kelas600 | |||||||||||||
| saiz (dalam) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-RTJ (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H (mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Kelas900 | |||||||||||||
| saiz (dalam) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-RTJ (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H (mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
