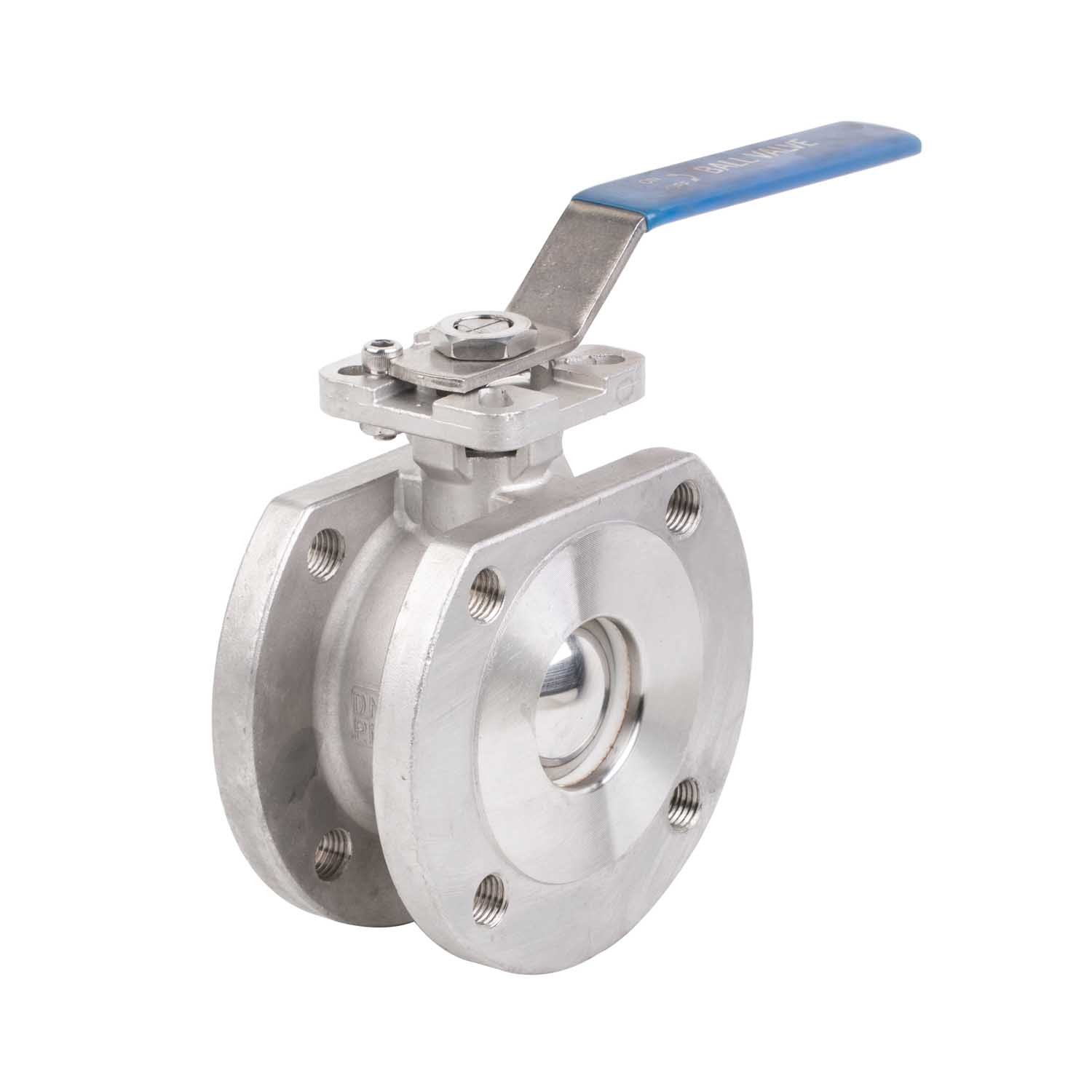

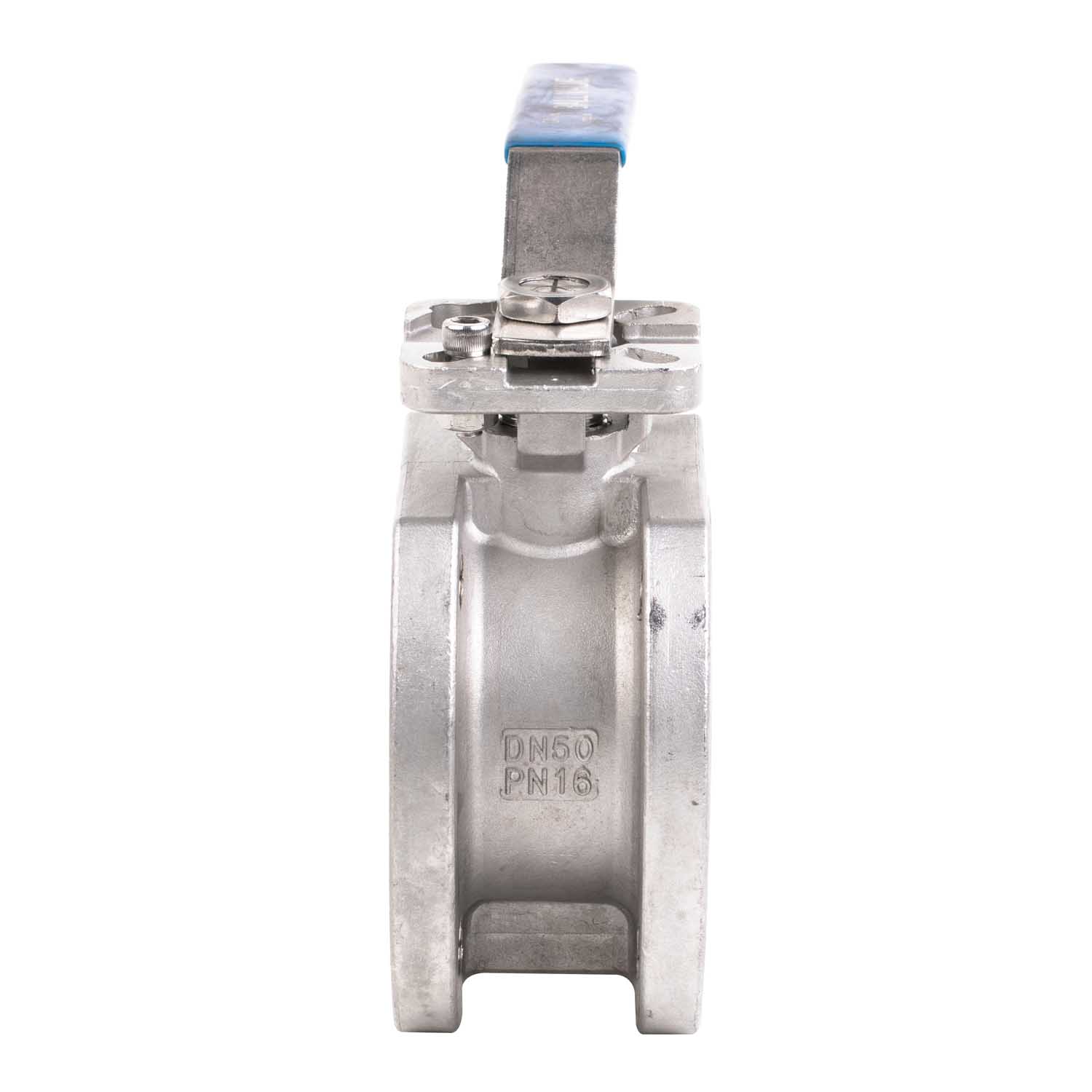

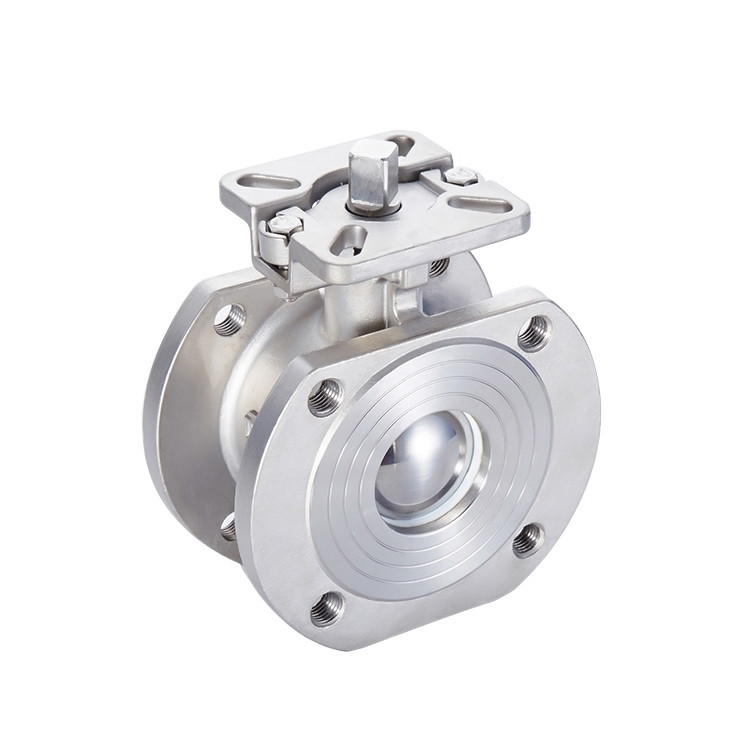

Pengeluar JOEPAI Menghasilkan Injap Bebola Monoblock Jenis Wafer dengan Pad Pemasangan Terus ISO 5211 ialah peranti kawalan bendalir padat yang diapit terus di antara bebibir paip, sesuai untuk aplikasi terhad ruang dan sensitif berat seperti platform minyak luar pesisir dan loji pemprosesan kimia. Dengan putaran manual 90°, injap ini menawarkan prestasi pengedap yang sangat baik, kapasiti aliran tinggi, rintangan aliran rendah dan hayat perkhidmatan yang panjang. Ia sesuai untuk gas, cecair, wap, kumbahan, dan media berserabut. JOEPAI menyepadukan teknologi tuangan ketepatan dengan kawalan kualiti yang ketat, disokong oleh pensijilan ISO 9001 dan eksport global. Dengan kapasiti pengeluaran yang kukuh, JOEPAI memastikan penghantaran yang boleh dipercayai untuk projek perindustrian yang menuntut.
TEKANAN: PN16
BERSEMUKA: GB/T12221-1989
DIMENSI HUJUNG FLANGE: GB/T9113
REKA BENTUK: GB/T12237-1989
UJIAN: GB/T13927-1992
STANDARD BAHAN: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Reka Bentuk Padat & Jimat Ruang
Injap Bebola Monoblock Jenis Wafer dengan Pad Pemasangan Terus ISO 5211 menampilkan struktur padat yang menggunakan ruang yang jauh lebih sedikit dalam saluran paip — sehingga 30–50% kurang ruang daripada injap bebola bebibir ke bebibir tradisional. Ini menjadikannya sesuai untuk pemasangan yang terhad ruang.
2. Tiada Sendi Badan-untuk-Penutup – Mengurangkan Risiko Kebocoran
Tidak seperti injap bola konvensional, badan monoblock satu keping tidak mempunyai sambungan antara badan dan penutup, menghapuskan kemungkinan laluan bocor dan meningkatkan keselamatan dan kebolehpercayaan sistem.
3. Keserasian Penggerak Fleksibel

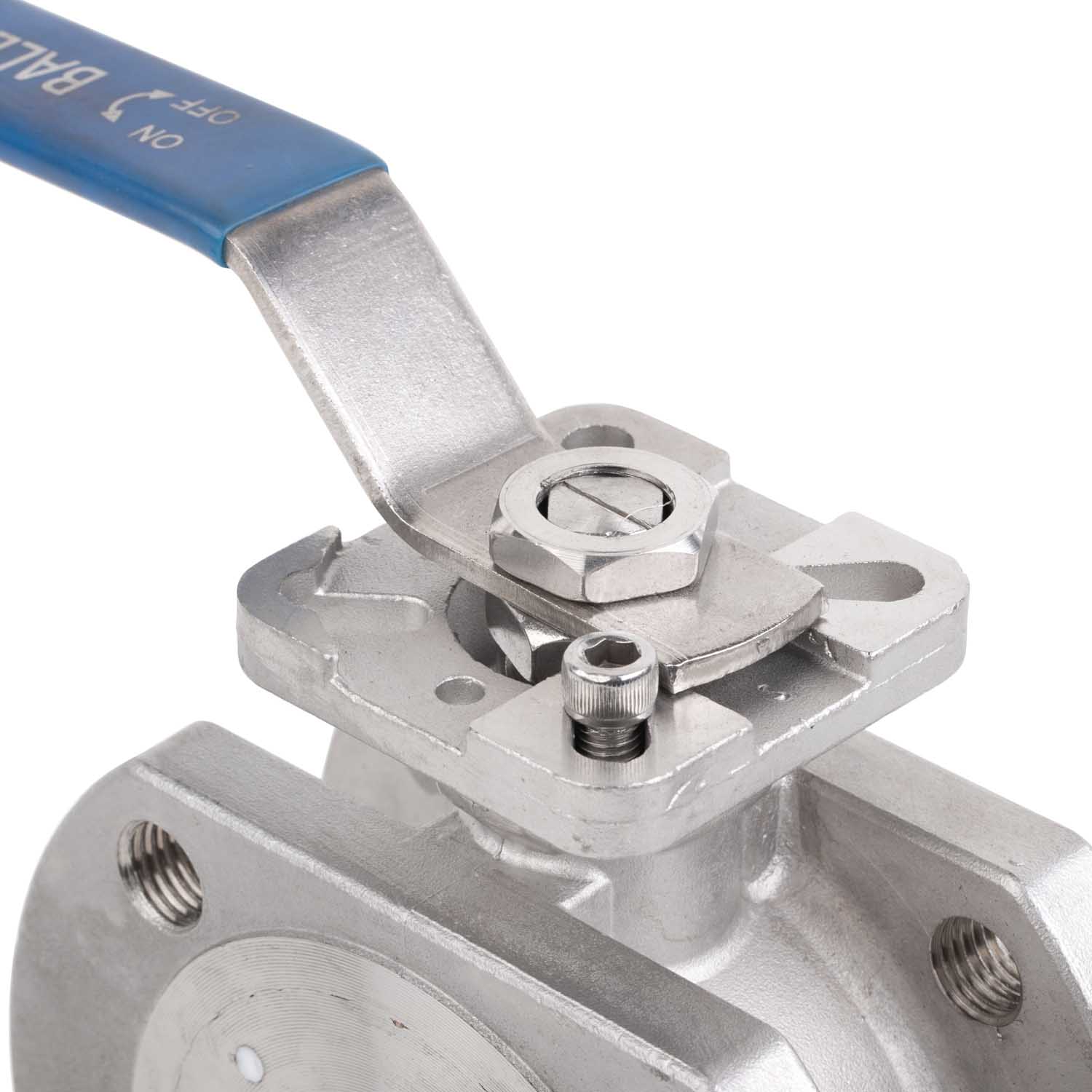

Dilengkapi dengan bebibir atas langsung ISO 5211, injap boleh disepadukan dengan lancar dengan penggerak pneumatik, elektrik atau hidraulik, sebagai tambahan kepada operasi tuil manual.

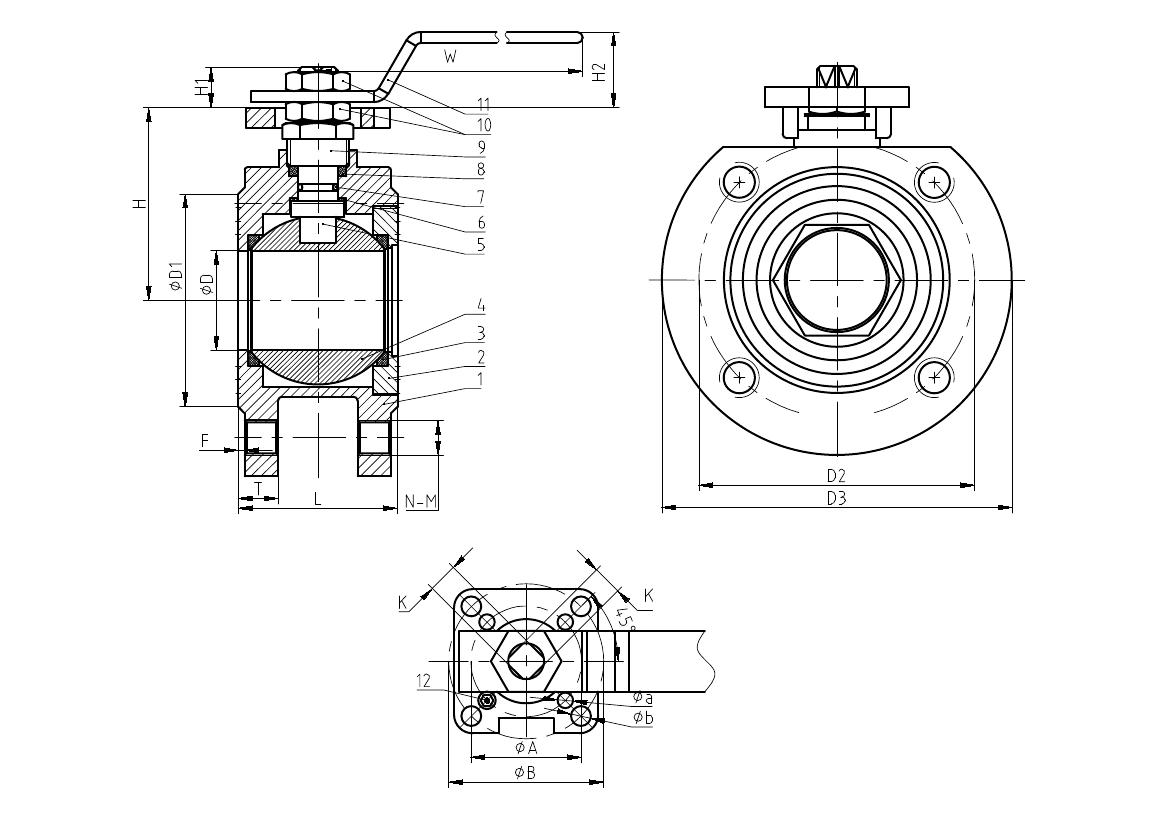

| Tidak. | Nama bahagian | bahan |
| 1 | Badan | WCB/CF8/CF8M |
| 2 | Cap | WCB/CF8/CF8M |
| 3 | tempat duduk | PTFE |
| 4 | bola | SS304/SS316 |
| 5 | Batang | SS304/SS316 |
| 6 | Gasket | PTFE |
| 7 | O-cincin | VITON |
| 8 | Pembungkusan | PTFE |
| 9 | Kelenjar | SS/SUS304 |
| 10 | Kacang batang | SS/SUS304 |
| 11 | pegang | SS |
| 12 | Hentikan pin | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
T-F
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2"
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4"
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
