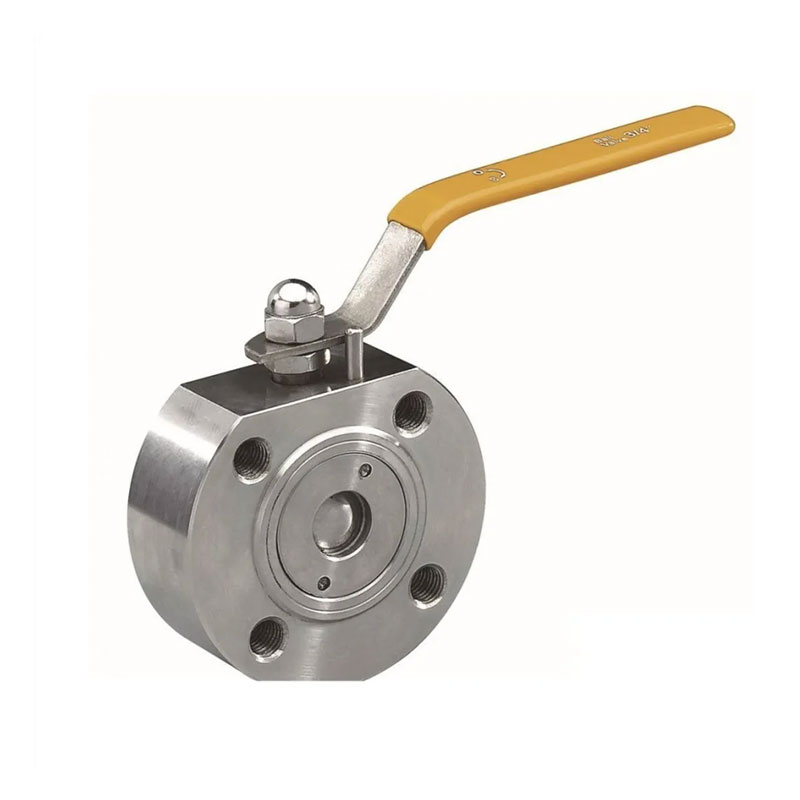

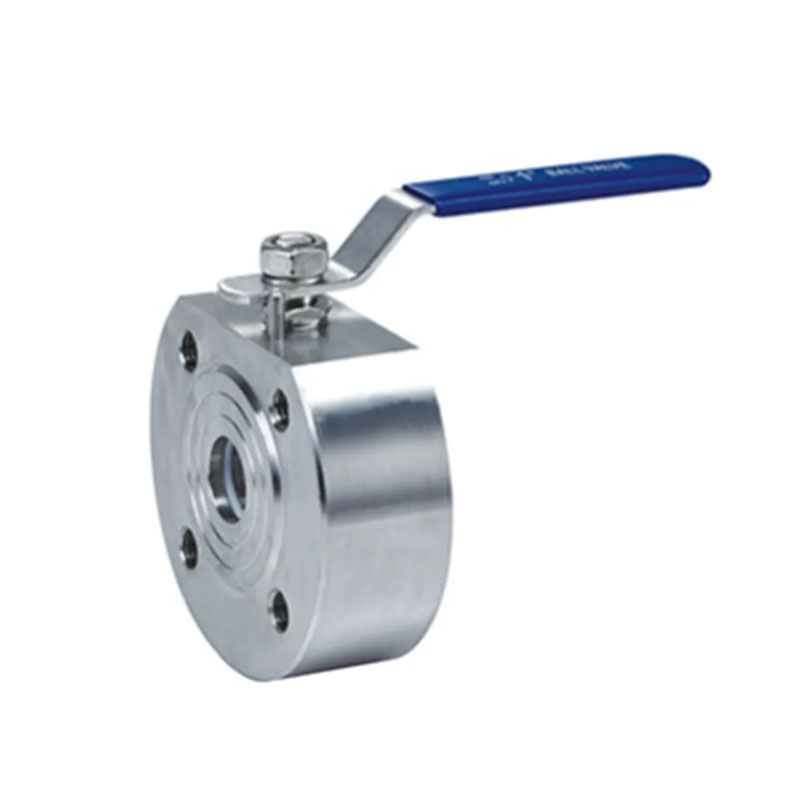

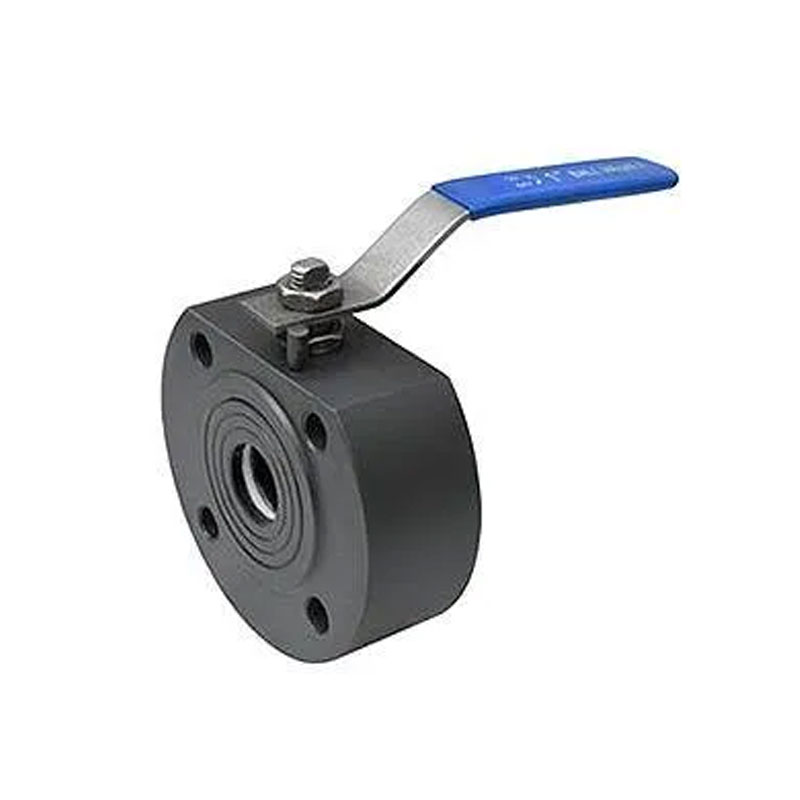

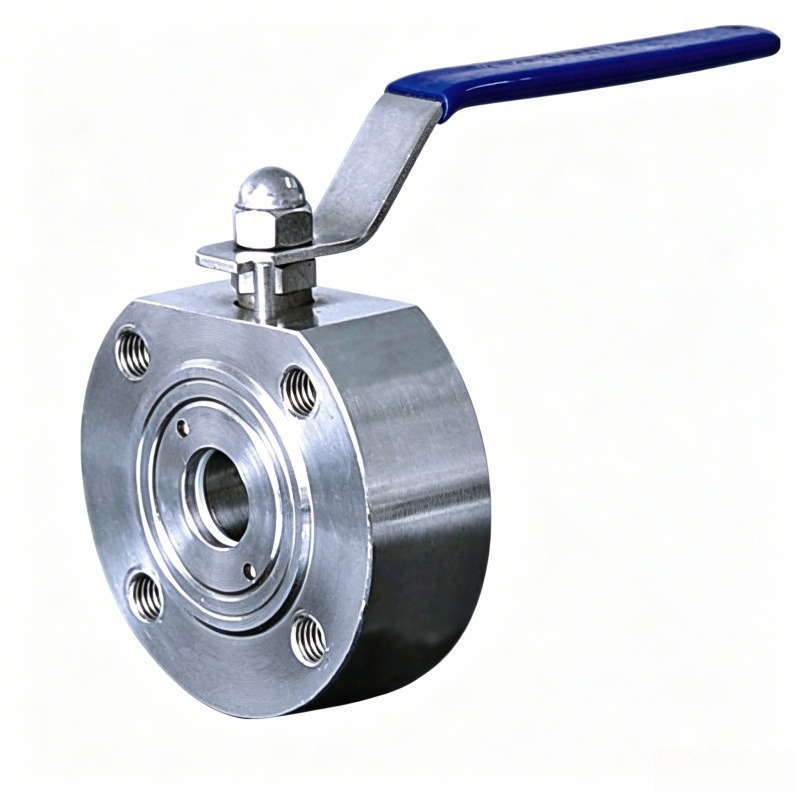

Produk Injap Bola Bebibir Wafer 1PC Keluli Tempa tahan lama JOEPAI mempunyai banyak ciri seperti struktur padat, penampilan yang indah, kawalan pintar, prestasi cemerlang, kualiti yang baik, dan penggunaan yang mudah. Forged Steel 1PC Wafer Flanged Ball Valve ialah injap bola yang dikendalikan secara manual dengan sudut putaran 90 °. Ia mempunyai prestasi pengedap yang sangat baik, aliran tinggi kapasiti, pekali rintangan aliran rendah, struktur mudah, mudah penyelenggaraan, dan hayat perkhidmatan yang panjang. Injap bola sekeping biasanya digunakan dalam aplikasi dengan keperluan pengedap yang ketat. Selain mengawal gas, cecair dan media wap, ia juga sesuai untuk mengawal kumbahan dan media yang mengandungi kekotoran berserabut.

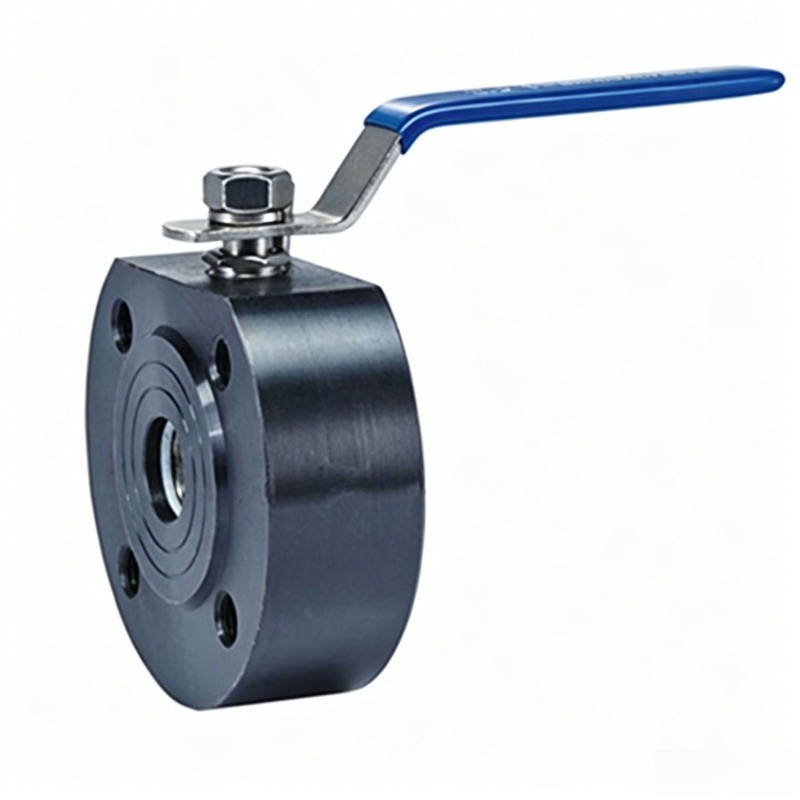

Bahan utama: keluli karbon palsu (A105/LF2)
Badan bersepadu dengan bar semburan
Pasang hujung bebibir pengapit di antara bebibir ANSI/DIN/JIS
Tempat duduk injap PTFE/RPTFE/logam (pilihan)
Sehingga 2500 PSI (PN100)
Julat suhu:- 29 ° C hingga+250 ° C
Ringan dan menjimatkan ruang
API 598/EN 12266-1
Penyesuaian: Menyediakan apertur, reka bentuk pemegang atau pemasangan penggerak
mengikut keperluan
JOEPAI Valve ialah pengilang Forged Steel 1PC Wafer Flanged Ball Valve yang beribu pejabat di Wenzhou, China, dibangunkan dari Kilang Injap Jingyue yang ditubuhkan pada tahun 2003. Dengan ISO 9001, CE, dan pensijilan KC, kilang kami menggabungkan pemesinan CNC, reka bentuk 3D (UG/CAD), dan ujian tekanan/kimia lengkap untuk menyediakan tersuai penyelesaian kawalan aliran kejuruteraan untuk pelanggan di Eropah, Korea Selatan, Australia, Asia Tenggara, dan Timur Tengah. JOEPAI adalah kepercayaan anda rakan kongsi dalam projek saluran paip industri
| Tidak. | Nama bahagian | bahan |
| 1 | Badan | SS/SUS304 |
| 2 | Cap | SS/SUS304 |
| 3 | tempat duduk | PTFE |
| 4 | bola | SS304/SS316 |
| 5 | Batang | SS304/SS316 |
| 6 | Gasket | PTFE |
| 7 | O-cincin | VITON |
| 8 | Pembungkusan | PTFE |
| 9 | Kelenjar | SS/SUS304 |
| 10 | Kacang batang | SS/SUS304 |
| 11 | pegang | SS |
| 12 | Hentikan pin | SS/SUS304 |

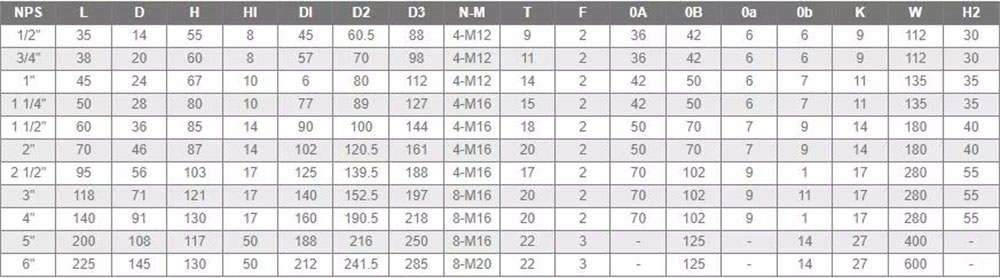

| NPS | L (mm) | D (mm) | H (mm) | HI (mm) | DI (mm) | D2 (mm) | D3 (mm) | N-M | T (mm) | F (mm) | OA (mm) | OB (mm) | 0a (mm) | 0b (mm) | K (mm) | W (mm) | H2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
