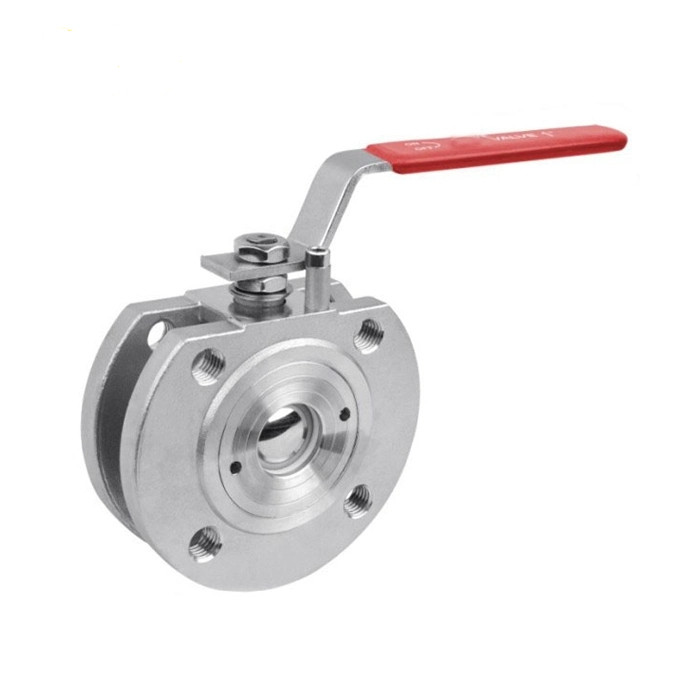

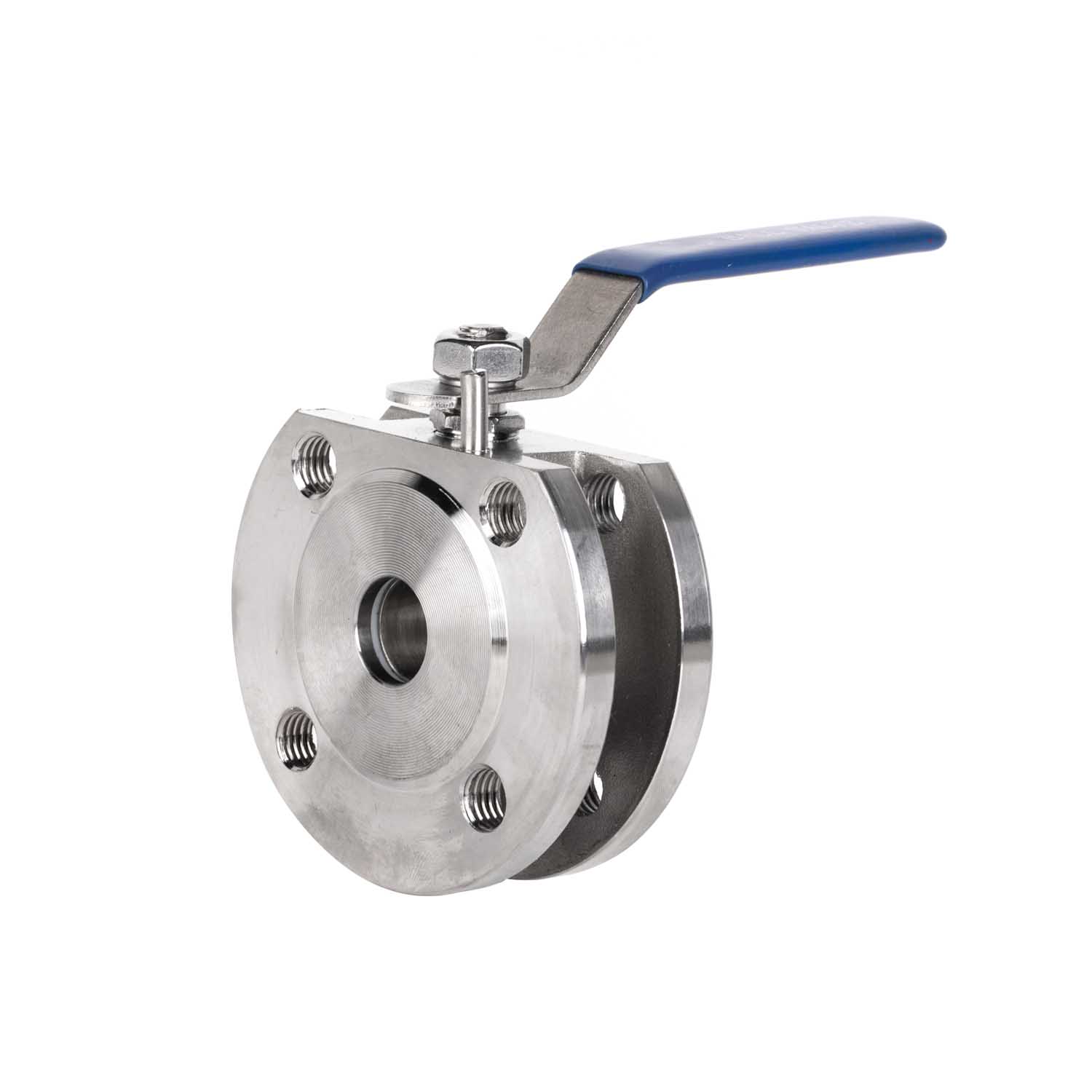

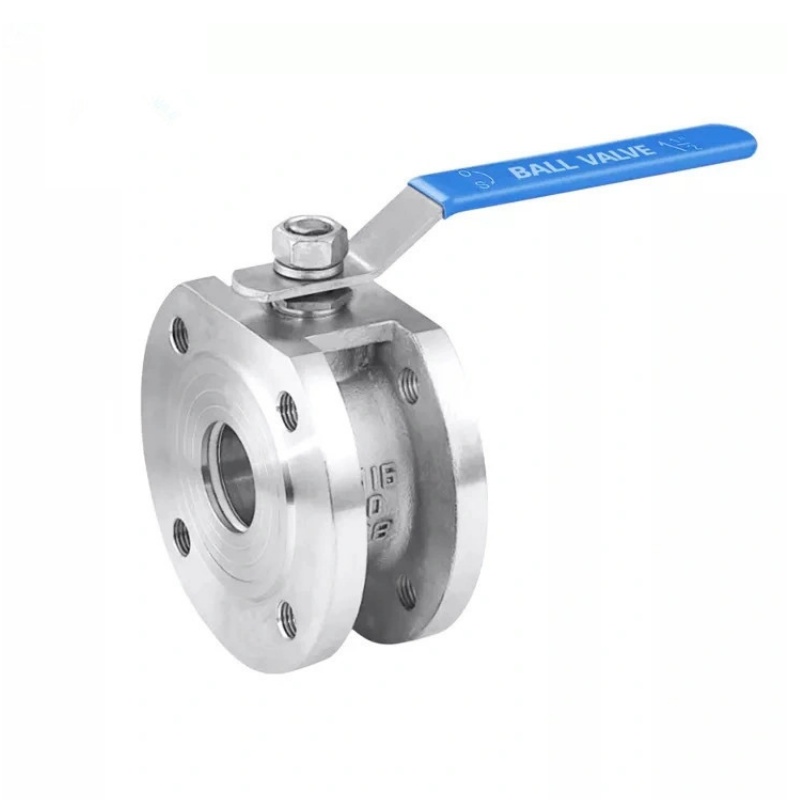

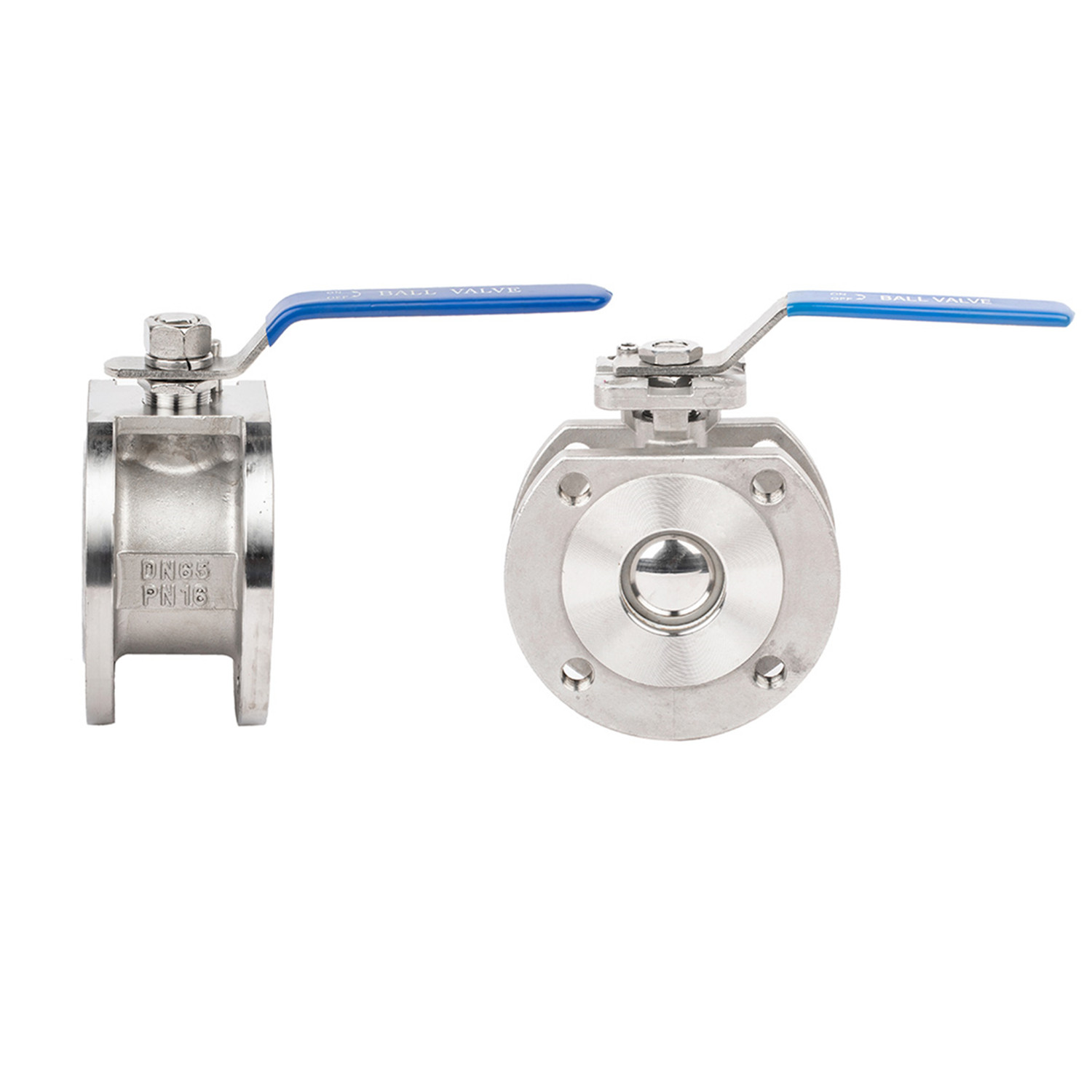

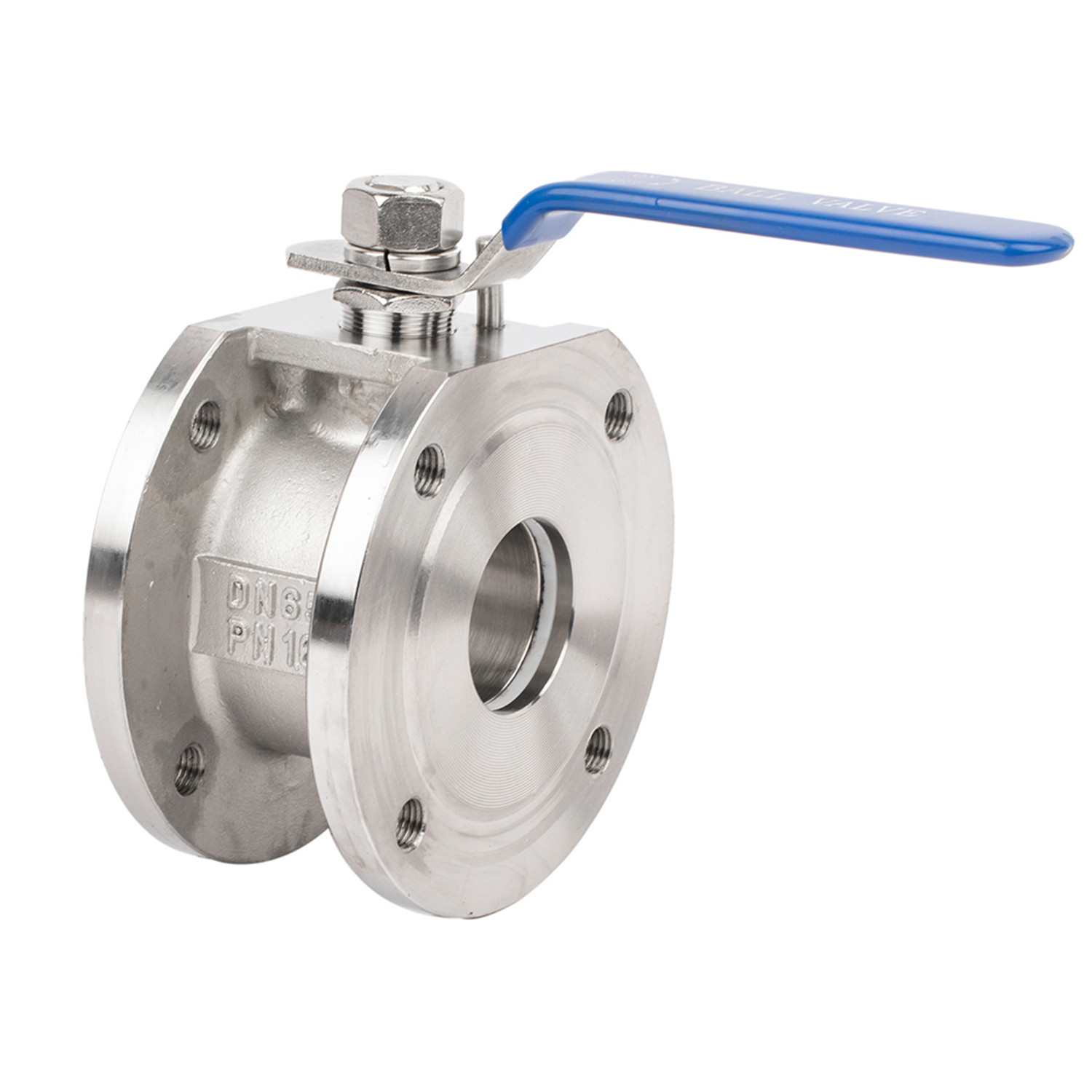

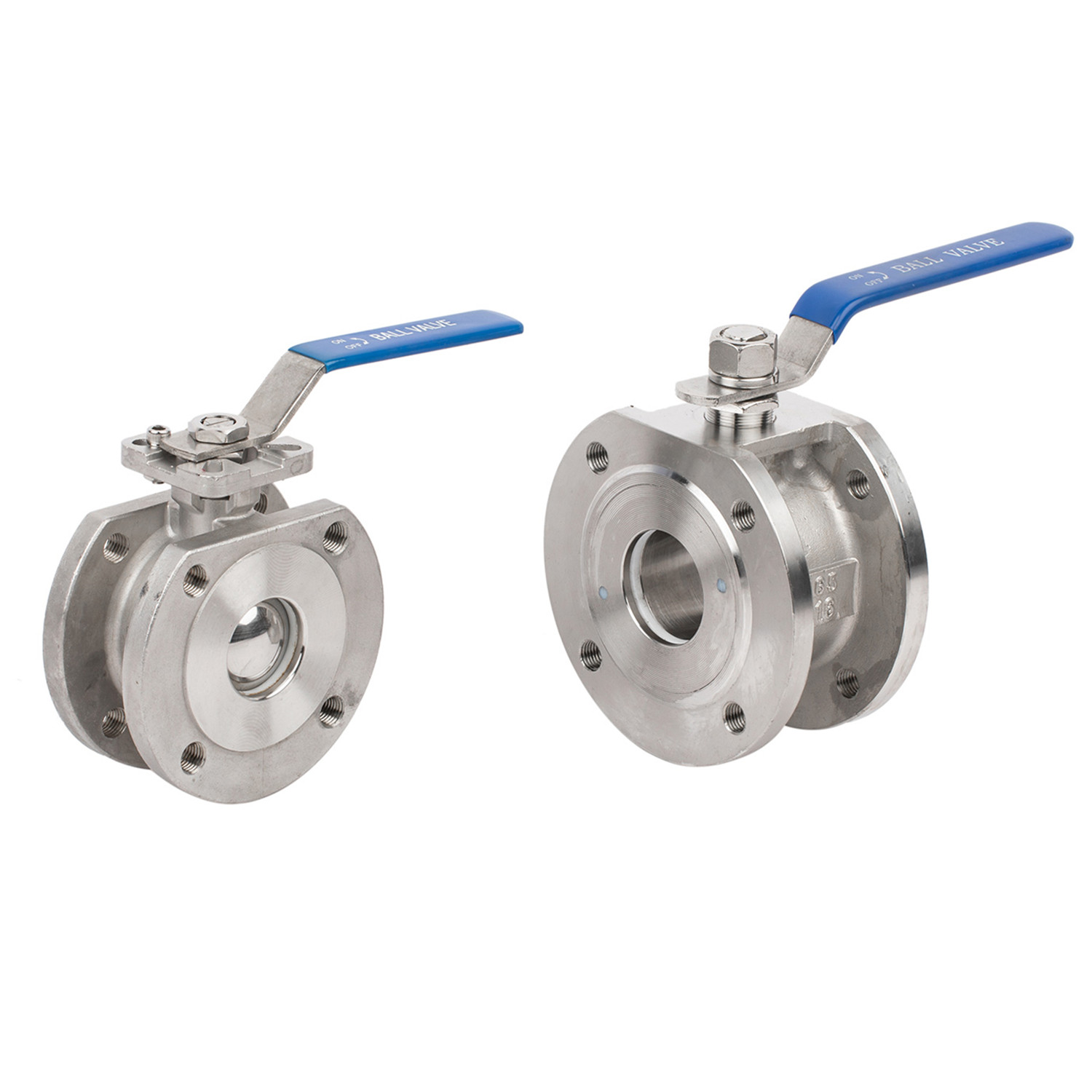

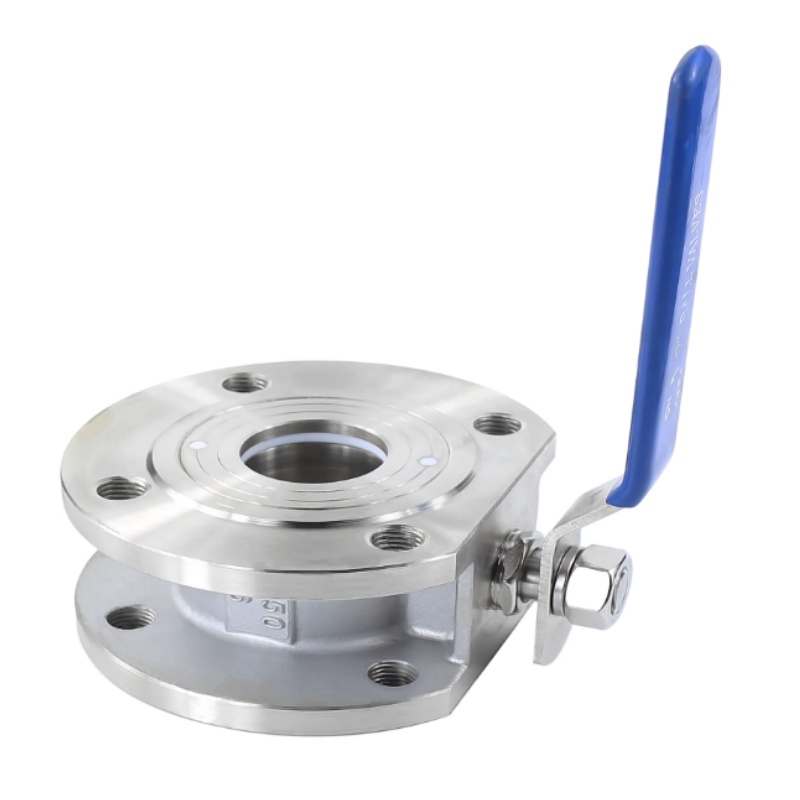

Injap Bebibir Wafer Keluli Tahan Karat Berkualiti Tinggi JOEPAI ialah injap penutup suku pusingan ultra padat yang diapit di antara bebibir paip standard. Mereka digemari untuk ruang yang sempit dalam saluran paip industri, kimia dan farmaseutikal. Injap badan sekeping tugas berat ini menawarkan rintangan kakisan yang sangat baik dan kawalan cecair port penuh tanpa had. Ia direka untuk diapit terus di antara dua bebibir saluran paip menggunakan bolt panjang yang menjangkau seluruh panjang badan. Dengan menghapuskan bebibir hujung bersepadu, ia mencapai dimensi bersemuka ultra-pendek, menjadikannya jauh lebih ringan dan lebih berpatutan daripada injap bebola bebibir standard.
Badan Kompak: Pembinaan sekeping ultra nipis meminimumkan jejak saluran paip
Mekanisme Sambungan: Memasang antara bebibir paip, diikat dengan mampatan bolt mengapit
Kelantangan Tahan Rendah:Jarak pendek antara bola dan tepi luar mengurangkan pengekalan sederhana dan zon mati
Bahan: Keluli Karbon (WCB / A105), Keluli Tahan Karat (CF8/304, CF8M/316)
Penilaian Tekanan:Kelas ASME 150 / 300, EN PN10 / PN16 / PN40
Jenis Tempat Duduk: Tempat duduk lembut (PTFE / RTFE) untuk kebocoran sifar
Jenis Bor: Port Penuh (kecekapan aliran maksimum), V-Port / Bersegmen (pendikitan tepat)
| Tidak. | Nama bahagian | bahan |
| 1 | Badan | WCB/CF8/CF8M |
| 2 | Cap | WCB/CF8/CF8M |
| 3 | tempat duduk | PTFE |
| 4 | bola | SS304/SS316 |
| 5 | Batang | SS304/SS316 |
| 6 | Gasket | PTFE |
| 7 | O-cincin | VITON |
| 8 | Pembungkusan | PTFE |
| 9 | Kelenjar | SS/SUS304 |
| 10 | Kacang batang | SS/SUS304 |
| 11 | pegang | SS |
| 12 | Hentikan pin | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
T-F
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
