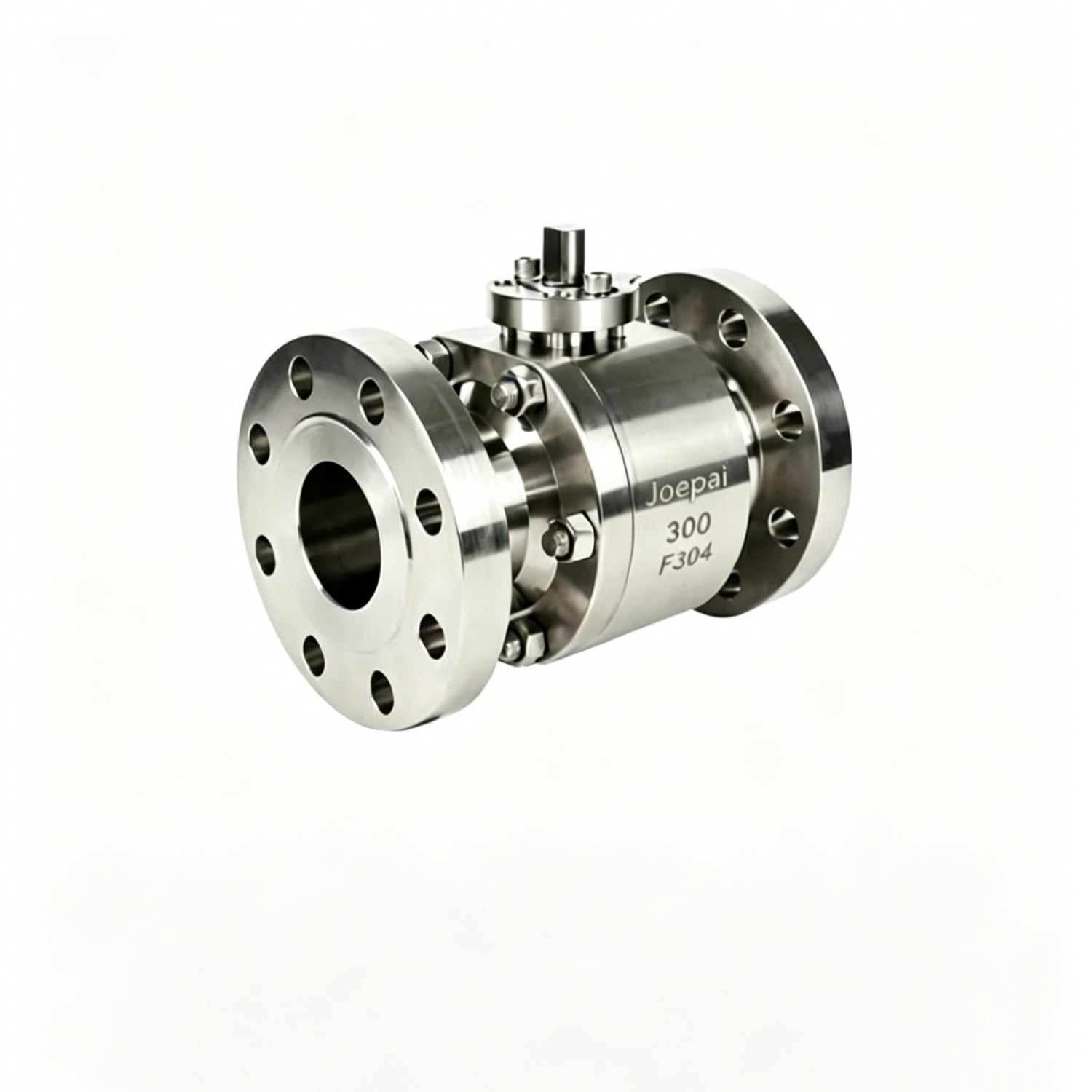

Injap Bebibir Ansi Tekanan Tinggi Keluli Tempa

JOEPAI memfokuskan kepada disesuaikan untuk Injap Bebibir Ansi Tekanan Tinggi Keluli Tempa, dengan pengalaman OEM yang kaya dan antarabangsa rekod padanan projek. Dalam aplikasi industri yang melibatkan keadaan yang keras seperti tekanan tinggi, suhu tinggi atau media menghakis, injap bola palsu selalunya merupakan pilihan yang lebih dipercayai daripada injap tuang. Tidak seperti kebanyakan injap bola yang menggunakan proses tuangan, injap palsu meningkatkan kekuatan struktur dan rintangan tekanan dengan ketara melalui kaedah pembuatan yang unik. Pilih injap bola palsu untuk keadaan yang teruk di mana keselamatan, kebolehpercayaan dan kekuatan maksimum tidak boleh dirundingkan.

Kelebihan Reka Bentuk

Injap bebola tekanan tinggi direka untuk mengawal dan menahan media cecair atau gas di bawah tekanan tinggi, biasanya mengendalikan tekanan kerja antara ratusan hingga ribuan paun setiap inci persegi (psi). Injap ini dihasilkan daripada keluli tahan karat, keluli karbon dan aloi berkekuatan tinggi yang lain untuk memastikan operasi bebas kebocoran dan bebas masalah di bawah keadaan tekanan tinggi, dengan prestasi pengedap yang sangat baik dan ketahanan.

Apabila memilih injap bola palsu, adalah penting untuk memahami bagaimana proses pembuatannya berbeza daripada injap tuang. Sama seperti injap tuang, penghasilan injap bola palsu bermula dengan reka bentuk dan kejuruteraan terperinci yang disesuaikan dengan keperluan operasi tertentu. Pelanggan mempunyai fleksibiliti untuk memilih daripada pelbagai parameter reka bentuk untuk memadankan keperluan aplikasi mereka. Kami menawarkan injap bola palsu dalam pelbagai saiz, penilaian tekanan, gred bahan dan konfigurasi trim. Contohnya, injap bebola tempa servis kami yang teruk tersedia dalam saiz dari ½" hingga 20", dengan kelas tekanan antara ANSI 150# hingga 4500#.

Setelah reka bentuk injap dimuktamadkan, juruteknik mahir kami meneruskan proses penempaan. Penempaan melibatkan penggunaan daya mekanikal—selalunya digabungkan dengan haba—untuk membentuk logam menjadi komponen padat berkekuatan tinggi. Kedua-dua badan injap dan bahagian dalaman dipalsukan, menghasilkan injap tugas berat yang sangat teguh yang memberikan prestasi yang boleh dipercayai walaupun dalam keadaan yang paling mencabar.

Ciri

Bola pepejal terapung, gerek penuh atau mengurangkan gerek.

Pad pelekap ISO5211 untuk pilihan penggerak Pilihan peranti mengunci.

Reka bentuk batang kalis letupan.

Reka bentuk anti-statik dan Reka Bentuk Selamat Kebakaran API 607 ​​tersedia

Jenis pengedap dua arah

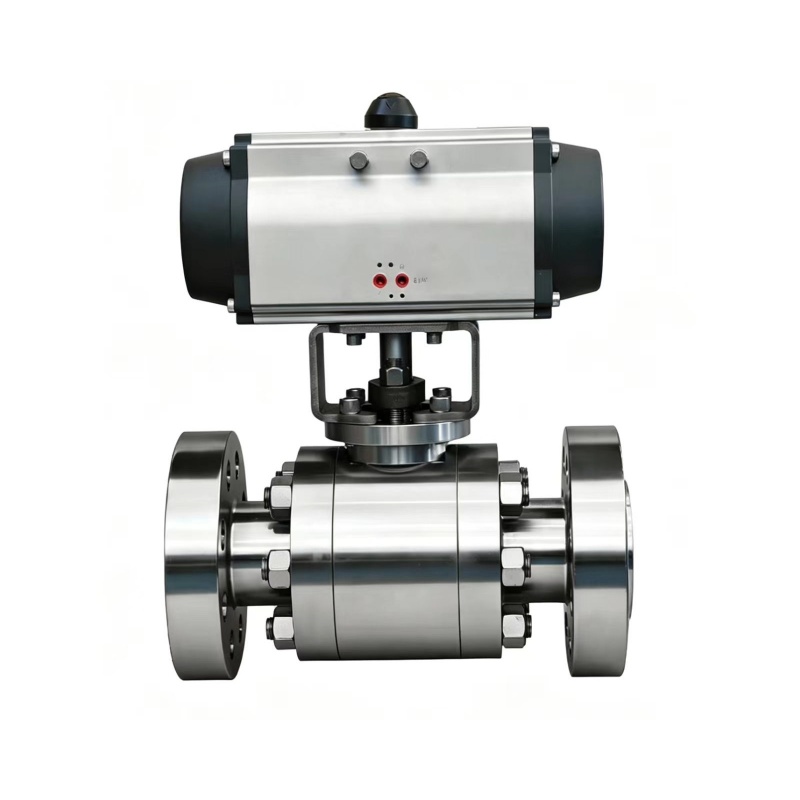

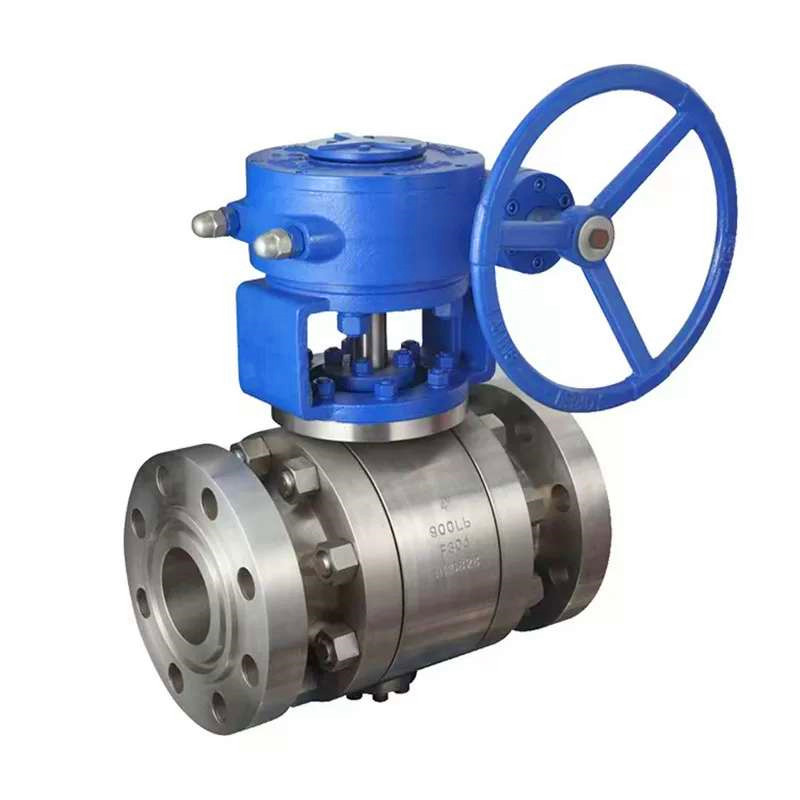

Operasi: Roda tangan, Roda cacing, Penggerak pneumatik & Penggerak Elektrik.

Piawaian reka bentuk

Standard Reka Bentuk：API 6D, API 608, BS 5351/DIN3357/JIS B2071
Bersemuka：ASME B16.10/DIN3202/JIS B2002
Hujung Bebibir：ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Ujian dan Pemeriksaan：API 598, API 6D/DIN2401/JIS B2003

Spesifikasi Prestasi

Tekanan nominal: 150LB-600LB/PN16~PN100/10K~60K)
Ujian kekuatan: 1.5PNSaiz: 1/2''-2''(DN15~DN50)
Bahan utama badan injap: A105,F304,F316，Keluli Tahan Karat Dupleks
Medium yang sesuai: air, wap, minyak ，Mengandungi gentian, pepejal kecil zarah, buburan, dsb
Suhu yang sesuai:-29℃~180℃；-29℃~425℃；-40~540℃

Dimensi Utama

Cbudak 150LB                                                                                                                                                                                                                                                                                                                                Unit：mm

Cbudak 300LB                                                                                                                                                                                                                                                                                                                     Unit：mm

Cbudak 600LB                                                                                                                                                                                                                                                                                                                       Unit：mm

NPS	DN	d	L			FLANGE						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
