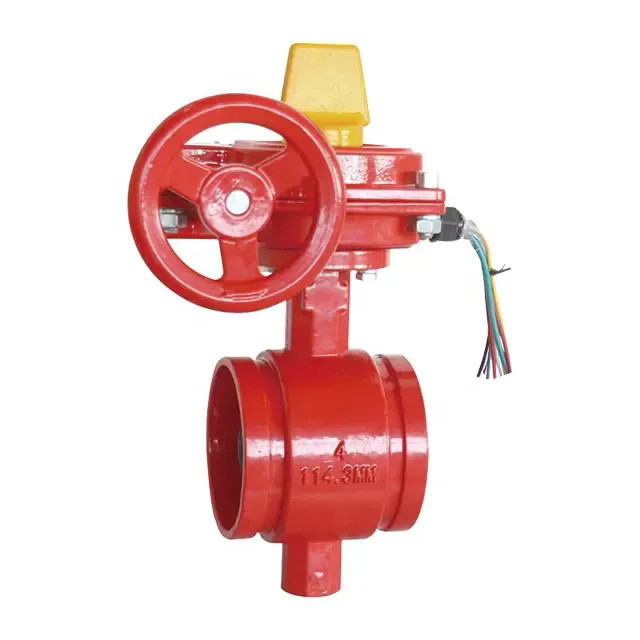

Sistem pemercik api injap kupu -kupu isyarat grooved

Kelengkapan yang beralun untuk sistem penampakan kebakaran termasuk injap rama-rama yang beralur dengan penggerak gear dan suis anti-TAMPER, sistem pemercik api Joepai yang beralun-alik, injap kupu-kupu yang beralun mewakili kemajuan yang signifikan dalam teknologi perlindungan kebakaran, menggabungkan reka bentuk sambungan grooved yang cekap dan kotak gear isyarat. Injap dibuka sepenuhnya atau ditutup apabila cakera diputar satu perempat. Ia adalah simetri dalam garis pusat paksi, garis tengah radiasi, meterai tekanan penuh dua hala, dengan peranti isyarat, yang dapat memberikan tindakan injap. Ia digunakan terutamanya dalam pelbagai saluran paip bekalan air dan saliran, membina perlindungan kebakaran dan sistem lain, terutamanya dalam kelengkapan sistem perlindungan kebakaran, untuk memotong dan menyesuaikan aliran medium.

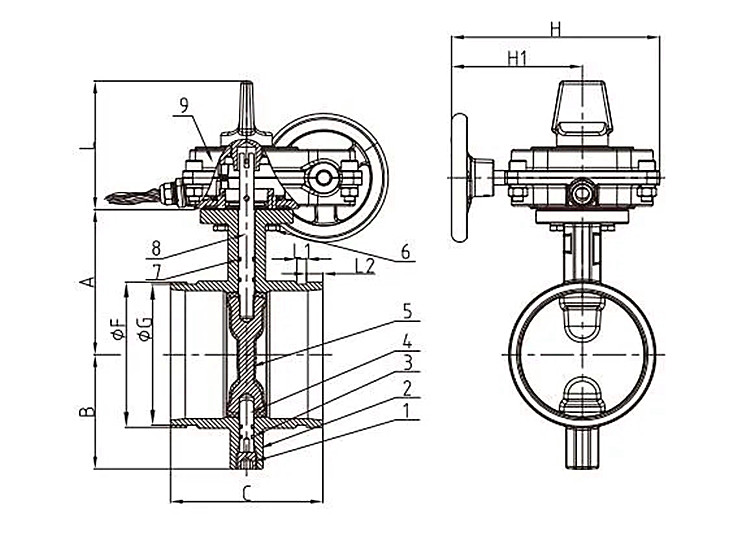

Bahagian & Bahan Utama

Ciri teknikal

Mematuhi: Reka Bentuk Jalan Jernih Ansi / AWWA C606

Sambungan: hujung grooved, mudah dipasang dan diganti

Kawasan peredaran berkesan yang besar dan rintangan bendalir yang lebih rendah

Pembukaan dan penutupan cepat, prestasi pelarasan yang baik

Pembukaan kecil dan tork penutup, yang menjimatkan buruh.

Saiz: 2 ", 2½", 3 ", 4", 5 ", 6", 8 ", 10", 12 "

Tekanan kerja maksimum: 21 bar / 300 psi (tekanan ujian maksimum: 600 psi) mematuhi UL1091 & ULC / ORD -C1091 & FM Kelas 1112 Suhu Kerja Maksimum: -20 ° C hingga 80 ° C

Standard Reka Bentuk: API 609

Permohonan: Penggunaan dalaman & luaran

Epoxy Coated Interior and Extalior oleh Spray Electrostatic Mematuhi AWWA C550

EPDM Bertahan Cakera Tempat Duduk Bersalut

Perhimpunan suis penyeliaan kilang yang dipasang di kilang

Standard flange teratas ISO5211 / 1

Reka bentuk dan bahan tertakluk kepada perubahan tanpa sebarang notis

Spesifikasi Teknikal dan Ciri Reka Bentuk

Sistem pemercik kebakaran mengalir injap kupu-kupu isyarat menggunakan sambungan-end grooved yang serasi dengan sistem gandingan standard, dengan ketara mengurangkan masa pemasangan berbanding dengan sambungan flanged atau berulir tradisional. Terdapat dalam saiz dari DN50 hingga DN300 (2 "hingga 12"), injap rama -rama isyarat mengekalkan penilaian tekanan PN16, sesuai untuk kebanyakan keperluan sistem pemercik kebakaran. Injap rama -rama beroperasi beroperasi dengan berkesan dalam parameter suhu -10 ° C hingga 120 ° C, menampung pelbagai keadaan persekitaran yang ditemui dalam aplikasi perlindungan kebakaran. Injap rama -rama kebakaran terutamanya terdiri daripada cakera, batang, cincin pengedap, dan perumahan. Gasket teleskopik terletak di antara batang dan cakera untuk mengurangkan pakaian semasa pembukaan dan penutupan injap.

Senario aplikasi dan panduan pemasangan

Sistem pemercik kebakaran mengalir injap kupu -kupu isyarat berfungsi dengan fungsi penting di pelbagai konfigurasi sistem pemercik kebakaran di mana kawalan aliran yang boleh dipercayai dan pengesahan kedudukan adalah penting. Sebelum menggunakan injap rama -rama api, keluarkan sebarang serpihan untuk memastikan pembukaan dan kawalan aliran yang betul. Pengendali perlu memberi perhatian kepada pembukaan dan arah penutup injap, biasanya ditandakan dengan "terbuka" dan "ditutup." Terbuka menunjukkan putaran mengikut arah jam, manakala Close menunjukkan putaran lawan jam. Apabila menutup injap rama -rama, berhati -hatilah untuk tidak memutar injap terlalu keras untuk mengelakkan memecahkan batang dan menyebabkan kerosakan yang tidak perlu. Apabila menggunakan injap rama -rama api, anda perlu memberi perhatian kepada beberapa langkah berjaga -jaga. Pertama, sebelum digunakan, periksa bahawa sumber air dan saluran paip api tidak terhalang. Kedua, apabila memadamkan kebakaran, memberi perhatian khusus kepada pembukaan dan penutupan injap untuk mengelakkan aliran masuk air yang berlebihan dan aliran keluar air yang tidak mencukupi, yang boleh menjejaskan kesan pemadam kebakaran. Akhirnya, injap rama -rama api perlu diperiksa secara teratur untuk memastikan operasi yang betul.

Pemasangan yang betul memerlukan perancangan dan pelaksanaan yang teliti untuk memastikan prestasi optimum dan penghantaran isyarat yang boleh dipercayai. Jurutera perlindungan kebakaran mengesyorkan memasang injap kupu -kupu isyarat grooved dengan pelepasan yang mencukupi untuk akses operasi dan penyelenggaraan ke kedua -dua mekanisme injap dan sambungan elektrik. Injap pemercik kebakaran harus disokong secara bebas berhampiran sambungan grooved untuk mencegah penghantaran tekanan ke badan injap. Pasukan pemasangan mesti mengesahkan penjajaran yang betul dengan menyambung paip dan memastikan sambungan elektrik dimeteraikan dengan betul dan dilindungi dari faktor persekitaran. Injap rama -rama isyarat memerlukan pendawaian yang betul untuk panel kawalan penggera kebakaran mengikut spesifikasi pengilang dan kod elektrik tempatan. Protokol penyelenggaraan yang kerap untuk injap rama -rama ini termasuk pemeriksaan visual suku tahunan, ujian operasi tahunan, dan pengesahan ketepatan penghantaran isyarat untuk memastikan kebolehpercayaan sistem yang berterusan.

Penyelenggaraan dan penjagaan

Untuk memastikan operasi normal injap rama -rama api, adalah penting untuk melakukan pemeriksaan dan penyelenggaraan yang kerap. Semasa pemeriksaan, perhatian khusus harus dibayar kepada keadaan kerusi injap dan cincin pengedap. Jika sebarang kerosakan atau haus ditemui di tempat duduk injap atau cincin pengedap, mereka mesti diganti dengan segera. Untuk mengelakkan karat dan kakisan, gunakan minyak antirust atau minyak tanah jika injap rama -rama api tetap tidak digunakan untuk tempoh yang panjang. Selepas penyimpanan jangka panjang, injap harus dikendalikan secara berkala untuk mengelakkan merampas atau kesukaran pembukaan.
